QYX2A683KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 68nF ±10% 聚酯 100V 5101-1 通孔安装 9.5mm*4.5mm*14mm
供应商型号: 7554377
供应商: 海外现货
标准整包数: 25

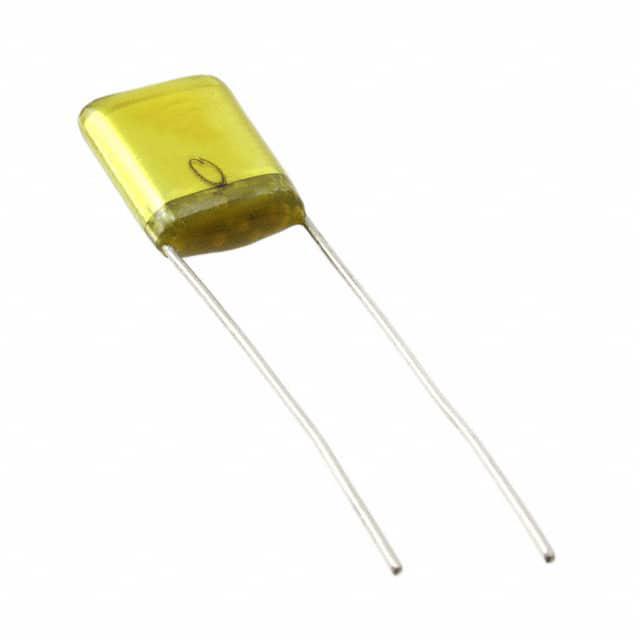

NICHICON 薄膜电容 QYX2A683KTP

QYX2A683KTP概述

    高质量电子元器件产品技术手册

    产品简介


    本手册介绍的是QYX系列标准型聚酯薄膜电容器(Film Capacitors)。这类电容器采用无感结构设计,以聚酯薄膜为介质,并结合铝箔作为导电层。其表面涂覆环氧树脂,具备出色的热稳定性、防潮性和抗溶剂性。这些电容器适用于商业和工业领域中的多种应用,支持自动插装系统,符合RoHS指令(2011/65/EU)。

    技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压:50VDC,100VDC
    - 额定电容范围:0.001µF至0.47µF
    - 电容公差:±5%(J),±10%(K)
    - 介电损耗正切值:≤0.8%(在1kHz下,20°C时)
    - 绝缘电阻:≥30,000 MΩ
    - 耐压测试:引脚间:额定电压×250%,持续时间1到5秒;引脚与外壳间:额定电压×200%,持续时间1到5秒
    - 封装:环氧树脂

    产品特点和优势


    QYX系列聚酯薄膜电容器具有以下特点和优势:
    - 高可靠性:采用环氧树脂涂层,提高了电容器的耐温性、防潮性和抗溶剂性。
    - 宽工作温度范围:适应-40°C至+85°C的工作温度,适合各种环境条件下的应用。
    - 高精度和稳定性能:提供±5%(J)和±10%(K)两种电容公差选项,满足不同精度要求的应用。
    - 出色的介电性能:介电损耗正切值≤0.8%,确保良好的介电性能。
    - 高绝缘性能:绝缘电阻≥30,000 MΩ,保证了电路的高可靠性。

    应用案例和使用建议


    QYX系列聚酯薄膜电容器广泛应用于商业和工业领域,如家电、通信设备、电源转换器等。为了充分发挥其性能,建议在安装时遵循以下几点建议:
    - 温度管理:确保工作环境温度不超过规定的最大值,避免高温影响电容器性能。
    - 防潮措施:存储和使用时注意防潮,确保电容器的长期稳定性能。
    - 适当布局:合理布置电路板上的其他元器件,避免热源和电磁干扰对电容器造成不利影响。

    兼容性和支持


    QYX系列聚酯薄膜电容器与多种电子元器件和设备兼容,适用于广泛的自动化插装系统。制造商提供了全面的技术支持和服务,包括产品选型指导、安装建议和故障排除支持,帮助用户高效利用该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及相应的解决方案:
    - 问题:电容器出现异常噪音
    - 解决办法:检查安装位置是否存在电磁干扰,调整安装位置或增加屏蔽措施。
    - 问题:电容器温度过高
    - 解决办法:确保周围环境通风良好,减少其他发热元器件的影响,必要时采取散热措施。
    - 问题:电容器电容值偏移
    - 解决办法:确认安装过程中无损伤,检查工作环境是否在规定温度范围内,必要时更换电容器。

    总结和推荐


    综上所述,QYX系列聚酯薄膜电容器是一款高性能的电子元器件,具备高可靠性、宽温度范围、高精度和稳定性能等特点。该产品在各种应用环境中表现出色,适合用于商业和工业领域的多种应用场景。强烈推荐使用这款电容器,特别是对于需要高可靠性和精确电容值的应用场合。

QYX2A683KTP参数

参数
电容值 68nF
容差 ±10%
介电材料 聚酯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 100V
长*宽*高 9.5mm*4.5mm*14mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX2A683KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX2A683KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX2A683KTP QYX2A683KTP数据手册

QYX2A683KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.8494
250+ ¥ 1.7715
500+ ¥ 1.7335
库存: 284
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 46.23
直接购买
加入购物车
