UPS1H4R7MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 50V ±20% 2000h@ 105°C 15.3mA@ 120Hz,90mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: UPS1H4R7MDD1TD
供应商: 国内现货
标准整包数: 2000

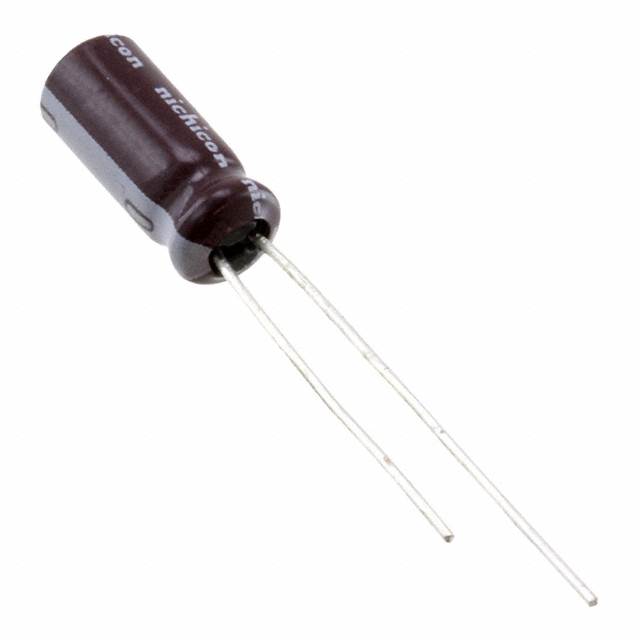

NICHICON 铝电解电容 UPS1H4R7MDD1TD

UPS1H4R7MDD1TD概述

    铝电解电容器UPS系列技术手册

    产品简介


    铝电解电容器UPS系列是专为开关电源设计的小型化低阻抗电容器。该系列产品具有宽温度范围,尺寸小巧,符合RoHS指令(2011/65/EU,(EU)2015/863)。该系列电容器广泛应用于各种电子设备中,如电源管理、通信设备、工业自动化控制系统等。

    技术参数


    - 额定电压范围: 6.3V到450V
    - 额定电容范围: 0.47μF到15000μF
    - 电容容差: ±20%
    - 漏电流:
    - CV ≤ 1000: I = 0.1CV + 40 μA 或更小
    - CV > 1000: I = 0.04CV + 100 μA 或更小
    - 损耗角正切(tan δ): 见下表
    - 低温稳定性: 在-55℃至+105℃范围内保持稳定
    - 耐久性: 经过1000小时的无负载存储测试后,在20℃条件下仍能满足规定的耐久特性
    - 外壳标记: 白色字体在深棕色套筒上
    - 阻抗比: 见下表
    | 额定电压(V) | 阻抗比(MAX) |

    | 6.3~10V | — |
    | 16~25V | — |
    | 35~50V | — |
    | 63~100V | 2 |
    | 160~200V | 3 |
    | 250V | 3 |
    | 315~350V | 4 |
    | 400~450V | 6 |

    产品特点和优势


    1. 小型化设计: 尺寸紧凑,易于安装在空间受限的应用环境中。
    2. 低阻抗: 适用于高频应用,提高效率。
    3. 宽温度范围: 适用于各种恶劣环境条件下的可靠运行。
    4. 符合RoHS标准: 环保且无铅。
    5. 优异的耐久性: 经受高温高压下的考验,确保长时间稳定工作。

    应用案例和使用建议


    1. 开关电源: 在开关电源中作为滤波电容使用,能够有效平滑输出电压,减少纹波。
    2. 通信设备: 在通信设备中用于滤波和平滑电源电压。
    3. 工业自动化: 在自动化控制系统中作为储能元件使用,提高系统稳定性。
    使用建议:
    - 在高温环境下使用时,应注意散热,避免温度过高影响使用寿命。
    - 确保电容器的额定电压不超过电路的实际电压需求,避免因过压损坏。
    - 在需要高稳定性的应用中,选择较低损耗角正切(tan δ)的型号以减少能量损失。

    兼容性和支持


    - 兼容性: 该系列电容器可与其他标准电子元器件兼容,适用于大多数开关电源和其他类似应用。
    - 厂商支持: 厂商提供详细的使用手册和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问: 电容器的漏电流超标怎么办?
    - 答: 检查电路是否存在过电压情况,调整电路以降低电压。如果依然存在问题,请联系技术支持。
    2. 问: 温度对电容器性能有何影响?
    - 答: 温度会影响电容器的寿命和性能。确保在规定的温度范围内使用,超出范围可能需要特殊设计的产品。
    3. 问: 电容器如何存储?
    - 答: 在室温下储存,确保储存环境干燥,避免潮湿。长期不使用时,定期检查并更换电容器。

    总结和推荐


    该系列铝电解电容器在开关电源和通信设备中的应用表现优秀,具有广泛的适用性和良好的可靠性。其小型化设计、低阻抗和宽温度范围使其成为高性能应用的理想选择。因此,强烈推荐此系列电容器用于需要高可靠性和高效能的应用场合。

UPS1H4R7MDD1TD参数

参数
电容值 4.7μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 15.3mA@ 120Hz,90mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPS1H4R7MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H4R7MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H4R7MDD1TD UPS1H4R7MDD1TD数据手册

UPS1H4R7MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.2895
20000+ ¥ 0.2808
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 579
