UWX1C100MCR1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 16V ±20% 2000h 23mA 贴片安装 4mm*5.4mm*5.4mm
供应商型号: UWX1C100MCR1GB
供应商: Master
标准整包数: 1

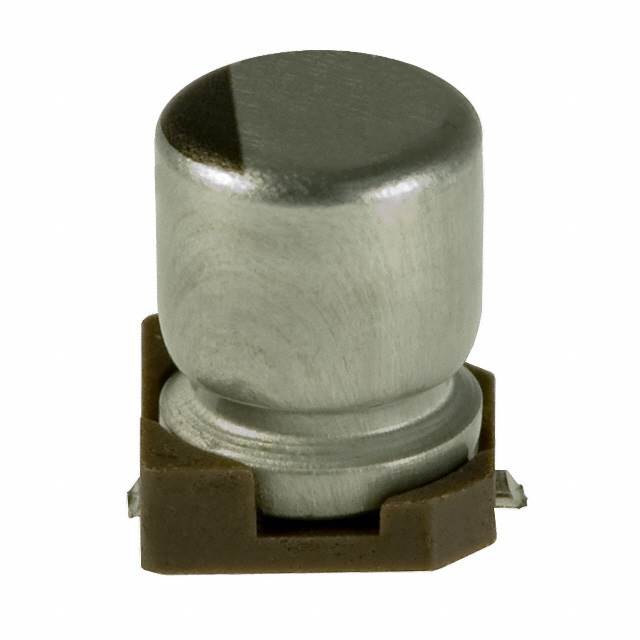

NICHICON 铝电解电容 UWX1C100MCR1GB

UWX1C100MCR1GB概述

    CAT.8100D 铝电解电容器技术手册

    1. 产品简介


    CAT.8100D 铝电解电容器是一款适用于表面贴装的高性能铝电解电容,主要应用于高密度印刷电路板(PCB)的设计。此电容器具有紧凑的尺寸和卓越的电气性能,适用于多种应用场景,如电源管理、电信设备、计算机系统及消费电子产品等。

    2. 技术参数


    - 产品类型:铝电解电容器
    - 型号编号系统:16V 10μF
    - 额定电压范围:4V 至 50V
    - 额定电容范围:0.1μF 至 330μF
    - 电容容差:±20%
    - 泄漏电流:施加额定电压两分钟后不超过0.01CV或3μA,取较大值
    - 损耗角正切(tan δ):最大为0.16
    - 工作温度范围:-40°C 至 +85°C
    - 焊接耐热性:在250°C高温保持30秒后,符合规格要求
    - 符合RoHS标准:是
    - 负载寿命:85°C下2000小时
    - 封装尺寸:3mm至8mm直径

    3. 产品特点和优势


    - 高可靠性:负载寿命达到2000小时,能够在高温环境下长期稳定运行。
    - 快速响应:电容器能够迅速响应电荷需求的变化,确保电路稳定。
    - 广泛的适用性:适用于各种环境下的电子设备,如电信、计算机、电源管理系统等。
    - 高性能设计:符合多项国际标准,如RoHS等,保证产品的环保性和安全性。

    4. 应用案例和使用建议


    应用场景:
    - 电源管理系统:用于滤波、平滑电压波动。
    - 电信设备:确保通信信号的质量和稳定性。
    - 计算机系统:作为稳压电容,提高系统的稳定性和抗干扰能力。
    使用建议:
    - 确保电容器按照指定的工作条件和温度范围使用,以保证其长期稳定的性能。
    - 在电路设计时,根据负载情况合理选择电容值和电压等级,避免过载或损坏。
    - 考虑到不同频率对电容值的影响,使用时需注意频率系数,以确保电容性能最佳。

    5. 兼容性和支持


    - 兼容性:此款电容器与自动装配机带载体的电容带相兼容,可直接进行表面贴装,易于集成到高密度PCB设计中。
    - 支持和服务:制造商提供详细的文档和技术支持,帮助客户更好地理解和使用该产品。此外,还有专门的技术团队解答客户疑问。

    6. 常见问题与解决方案


    - 问题一:如何确定电容器的额定电压?
    - 解决方法:参考产品型号编号系统中的电压代码,如16V表示额定电压为16V。

    - 问题二:电容器的电容值受温度影响大吗?
    - 解决方法:电容的容差范围为±20%,在规定的温度范围内变化不大,但极端情况下可能会影响性能,建议进行适当的温度补偿。

    - 问题三:如何进行正确的焊接操作?
    - 解决方法:遵循制造商提供的焊接指南,确保电容器在焊接过程中的温度和时间符合规范要求。

    7. 总结和推荐


    综上所述,CAT.8100D 铝电解电容器凭借其出色的电气性能、广泛的应用范围和强大的技术支持,在同类产品中表现出色。如果您需要一个在高密度PCB设计中表现优异的铝电解电容器,这款产品是您不二的选择。我们强烈推荐使用这款电容器来提升您的电子设备性能。

UWX1C100MCR1GB参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 23mA
工作寿命 2000h
长*宽*高 4mm*5.4mm*5.4mm
安装方式 贴片安装
包装方式 卷带包装

UWX1C100MCR1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX1C100MCR1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX1C100MCR1GB UWX1C100MCR1GB数据手册

UWX1C100MCR1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
