首页  >  产品百科  >  UHV1V101MED1TD

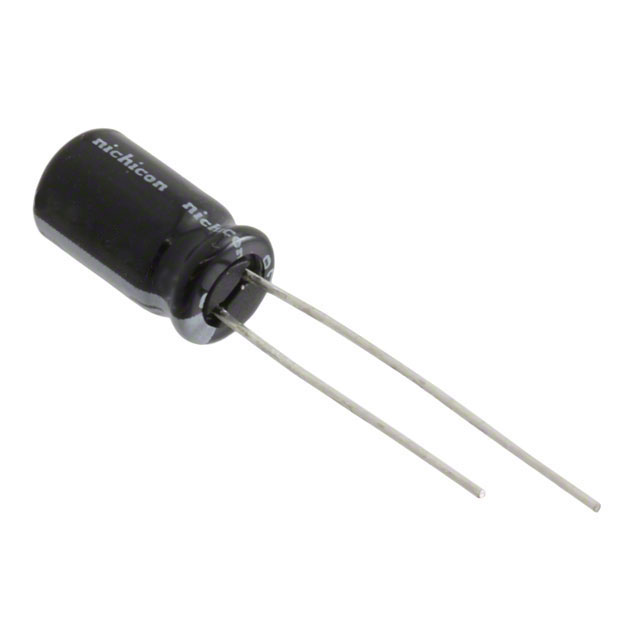

UHV1V101MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 5000h@ 105°C 220mA@ 120Hz,550mA@ 100kHz 插件 通孔安装 6.3mm*11mm*12.5mm
供应商型号: J-NICH-0105235
供应商: Chip1stop
标准整包数: 1
NICHICON 铝电解电容 UHV1V101MED1TD

UHV1V101MED1TD概述

    铝电解电容器 UHV 技术手册

    产品简介


    铝电解电容器 UHV 系列是专为高频、高纹波电流应用设计的产品。这些电容器具有低阻抗特性,尤其在高频范围内的表现尤为出色。UHV 系列电容器体积小巧,能够在高频率和高纹波电流环境下稳定工作,满足 RoHS 指令的要求。

    技术参数


    以下是 UHV 系列铝电解电容器的主要技术规格:
    - 温度范围:-40°C 至 +105°C
    - 额定电压:6.3V 至 35V
    - 额定电容:47µF 至 8200µF
    - 电容容差:±20%(120Hz, 20°C)
    - 漏电流:在施加额定电压后 2 分钟,漏电流不超过 0.01CV 或 3µA,取两者较大值
    - 损耗角正切 (tan δ):最大值为额定电压时的 0.90 至 1.00
    - 阻抗比 (ZT / Z20):最大值为 2.00
    - 端子类型:径向引脚
    - 结构:PET 套管
    - 符合 RoHS 指令:2011/65/EU

    产品特点和优势


    UHV 系列铝电解电容器具备以下独特优势:
    - 低阻抗特性:在高频范围内表现出色,有助于降低电路中的损耗。
    - 小体积设计:更紧凑的尺寸适用于空间有限的应用场合。
    - 高纹波电流承受能力:能够处理更高强度的纹波电流,延长使用寿命。
    - 通过日本可靠性中心认证:RCJ-03-23C 认证,确保产品的高可靠性。

    应用案例和使用建议


    UHV 系列铝电解电容器广泛应用于各种电源转换设备、音频放大器和其他需要高频、高纹波电流的场合。建议在使用过程中注意以下几点:
    - 环境适应性:工作环境应在规定的温度范围内,避免超出 -40°C 至 +105°C 的范围。
    - 散热设计:特别是在高频率和高电流环境中使用时,需做好散热设计以防止过热。

    兼容性和支持


    UHV 系列铝电解电容器设计用于广泛的电路应用,能够与其他标准电子元件无缝配合。制造商提供详细的技术支持和售后服务,确保用户能够顺利安装和维护这些电容器。

    常见问题与解决方案


    - 问题:电容器出现异常发热
    解决方案:检查电路负载是否过高,是否超过了额定电流;考虑增加散热措施。
    - 问题:电容器容量降低
    解决方案:检查是否长时间处于高温环境;进行老化处理,或更换新的电容器。
    - 问题:电容器漏电流过大
    解决方案:确认电容器是否正确安装,检查是否有短路现象;确保电容器的工作条件在规定的范围内。

    总结和推荐


    总体而言,UHV 系列铝电解电容器以其优异的高频性能、高纹波电流承受能力和小体积设计,在高频应用中表现出色。其出色的可靠性和稳定性使其成为电源转换和信号处理领域的理想选择。强烈推荐使用 UHV 系列电容器,尤其是在需要高效能和高可靠性的应用场景中。

UHV1V101MED1TD参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 220mA@ 120Hz,550mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
通用封装 插件
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UHV1V101MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1V101MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1V101MED1TD UHV1V101MED1TD数据手册

UHV1V101MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.3444 ¥ 2.9102
50+ $ 0.23 ¥ 1.9431
100+ $ 0.2142 ¥ 1.81
200+ $ 0.203 ¥ 1.8011
500+ $ 0.171 ¥ 1.5172
1000+ $ 0.162 ¥ 1.4373
库存: 3431
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.55
