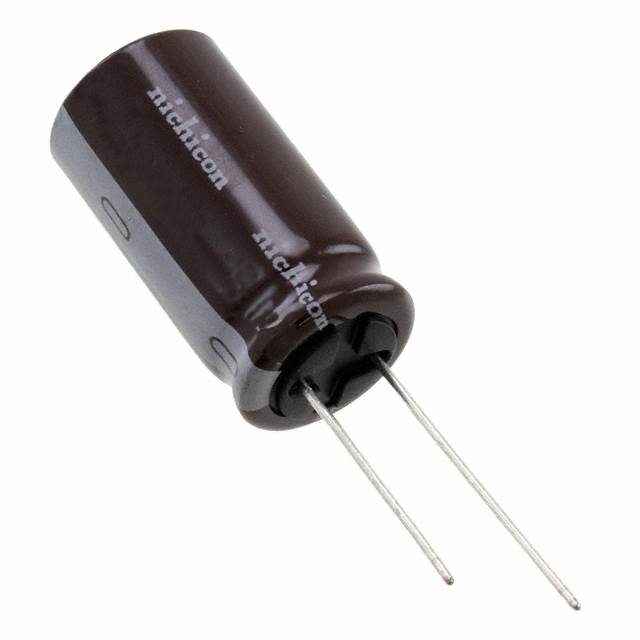

UCY2C331MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 160V ±20% 50mΩ 12000h@ 105°C 1.51A@ 120Hz,3.02A@ 100 kHz 通孔安装 16mm*31.5mm*33mm
供应商型号: UA-UCY2C331MHD
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UCY2C331MHD

UCY2C331MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UCY 技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H UCY 是一款采用小型化设计的高纹波电流电容器,具有高可靠性和长寿命的特点。这些电容器特别适用于球灯(ballast)应用,符合RoHS指令(2011/65/EU),并满足AEC-Q200标准。

    技术参数


    - 类型: 铝电解电容器
    - 系列名称: UCY
    - 配置: 径向引脚型
    - 额定电压范围: 160V 至 500V
    - 额定容量范围: 6.8μF 至 680μF
    - 容量容差: ±20%
    - 额定电压下漏电流: 应用额定电压1分钟后,在20°C时漏电流不超过0.04CV+100μA
    - 损耗角正切(tan δ): 最大值为0.20(对于160V至400V的额定电压)
    - 工作温度范围: –40°C 至 +105°C(160V 至 400V),–25°C 至 +105°C(420V 至 500V)
    - 耐久性: 存放在105°C无负载条件下1000小时后,施加电压进行处理,符合所列的耐久性特性
    - 封装: 镀锡PET套管
    - 阻抗比率 ZT/Z20: 见规格表

    产品特点和优势


    - 高纹波电流: 能够承受高达10000至12000小时的工作负荷,适合长时间运行的应用。
    - 高可靠性: 满足严格的工业标准,如AEC-Q200。
    - 宽温度范围: 适应恶劣环境条件。
    - 小型化设计: 尺寸紧凑,节省空间。

    应用案例和使用建议


    这些电容器广泛应用于照明系统中的球灯驱动电路。例如,在LED驱动电源中,UCY系列可以提供稳定的电容支持,以应对高纹波电流的需求。
    使用建议:
    - 确保在安装时注意正确的极性连接,避免反接损坏电容器。
    - 在高温环境中使用时,建议对电容器进行散热设计以延长使用寿命。
    - 对于高频应用,选择合适的电容器尺寸和容量,以确保稳定的电气性能。

    兼容性和支持


    这些电容器与大多数电子设备兼容,适用于各种工业控制和消费电子产品。供应商提供详尽的技术支持和服务,确保客户能够得到及时的帮助和支持。

    常见问题与解决方案


    - 问题: 安装过程中发现电容器表面有划痕。
    - 解决方案: 检查安装工具,确保安装过程正确,避免物理损伤。
    - 问题: 电容器在高负载下发热严重。
    - 解决方案: 检查是否过载,如果可能,适当减少负载或增加散热措施。
    - 问题: 额定电压下出现异常漏电流。
    - 解决方案: 重新检查安装工艺,确保极性正确且无损坏。

    总结和推荐


    UCY系列铝电解电容器以其高性能、高可靠性和紧凑设计在工业应用中表现卓越。其高纹波电流能力和长寿命特性使其成为各种应用的理想选择。强烈推荐用于需要稳定电容支持的应用场景,特别是在高负载和极端温度环境下。
    通过以上的详细介绍,相信您已经对这款电容器有了全面的了解。无论是从性能还是耐用性角度来看,UCY系列都表现出色,是一款值得信赖的产品。

UCY2C331MHD参数

参数
电容值 330μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 12000h@ 105°C
纹波电流 1.51A@ 120Hz,3.02A@ 100 kHz
长*宽*高 16mm*31.5mm*33mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UCY2C331MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C331MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C331MHD UCY2C331MHD数据手册

UCY2C331MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 1.4125 ¥ 11.8368
450+ $ 1.2875 ¥ 10.7893
8400+ $ 1.0413 ¥ 8.7257
库存: 1885
起订量: 300 增量: 50
交货地:
最小起订量为:300
合计: ¥ 3551.04
