首页  >  产品百科  >  UVR1J101MPD

UVR1J101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 2000h@ 85°C 300mA@ 120Hz,450mA@ 10kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: UVR1J101MPD
供应商: nichicon
标准整包数: 2000

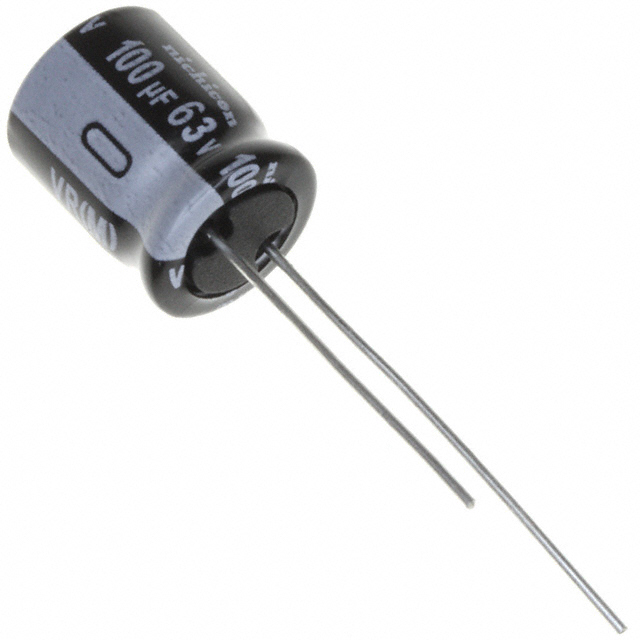

NICHICON 铝电解电容 UVR1J101MPD

UVR1J101MPD概述

    # 铝电解电容器CAT.8100D VR系列技术手册

    产品简介


    基本介绍
    铝电解电容器CAT.8100D VR系列是电子元器件家族的一员,以其紧凑的设计、宽广的工作温度范围以及卓越的性能而著称。该系列属于小型化设计,相较于VX系列,每个尺寸均小一级。符合RoHS标准(2011/65/EU),适合各种电子产品及工业设备的应用。
    主要功能
    - 容值范围:0.1至33000μF
    - 额定电压范围:6.3V至450V
    - 耐温性:在-40℃至+85℃范围内稳定工作
    - 容差:±20%
    应用领域
    - 消费电子
    - 工业控制
    - 汽车电子
    - 医疗设备
    - 通信设备

    技术参数


    规格概述
    - 温度范围:-40至+85℃ (6.3V至400V),-25至+85℃ (450V)
    - 额定电压:6.3V至450V
    - 额定容值:0.1至33000μF
    - 容差:±20%
    - 漏电流:在额定电压下,1分钟后漏电流不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切:最大0.25(具体取决于电压等级)
    - 耐久性:经过负载老化测试,达到相关标准
    额定电压与损耗角正切关系
    | 额定电压(V) | tan δ (最大) |

    | 6.3 | 0.28 |
    | 10 | 0.24 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160至315 | 0.20 |
    | 350至450 | 0.25 |
    等效串联电阻
    | 额定电压(V) | Impedance Ratio (最大) |

    | 6.3 | 5 |
    | 12 | 4 |
    | 16 | 3 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 2 |
    | 63 | 2 |
    | 100 | 2 |
    | 160至200 | 3 |
    | 250至350 | 4 |
    | 400 | 6 |
    | 450 | 15 |

    产品特点和优势


    特点
    - 小型化设计,节省空间
    - 广泛的额定电压和容值范围
    - 符合RoHS标准,环保无铅
    - 高温工作稳定性强
    - 长寿命,经得起高负荷老化测试
    优势
    - 高性价比
    - 稳定可靠,适用于苛刻环境
    - 安装简单,使用方便
    - 适用于广泛的行业领域,包括消费电子、汽车电子等

    应用案例和使用建议


    应用案例
    该电容器广泛应用于电视、电脑、智能手机、医疗器械等设备中。其中典型应用场景如手机电池充电电路、电源滤波等。
    使用建议
    - 在高温环境下使用时,确保散热良好,以保持电容器的长期稳定性。
    - 需要根据具体应用场景选择合适的容值和额定电压。
    - 保证电路布局合理,减少杂散电感,提升整体效率。

    兼容性和支持


    兼容性
    该电容器设计为径向引脚类型,适用于大部分电路板焊接工艺。并且能够很好地与现有主流电子元件兼容。
    支持
    - 最小订购量:请参见第4页
    - 售后支持:制造商提供详尽的技术文档和专业售后服务团队,帮助客户解决任何使用过程中的问题。

    常见问题与解决方案


    问题1:电容器长时间工作后容量降低?
    解决方案:检查是否在高温环境中使用,或是否负载过大。应调整使用环境,以防止电容器过热,或适当降低负载。
    问题2:电容器工作时出现噪音?
    解决方案:可能是由于容差误差导致。检查实际使用条件下的电容值是否在容差范围内,如有异常则需更换符合要求的电容器。

    总结和推荐


    综合评估
    铝电解电容器CAT.8100D VR系列以其小巧轻便的设计、宽广的工作温度范围以及良好的耐久性成为市场上备受欢迎的产品之一。其出色的稳定性和可靠性使其成为多种应用的理想选择。
    推荐使用
    综上所述,铝电解电容器CAT.8100D VR系列是非常值得推荐的产品。无论是在消费电子、医疗设备还是工业自动化等领域,它都能发挥出色的表现。因此,在选择合适的电子元件时,该系列产品是值得考虑的首选。

UVR1J101MPD参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 300mA@ 120Hz,450mA@ 10kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1J101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1J101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1J101MPD UVR1J101MPD数据手册

UVR1J101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.7061
10000+ ¥ 0.6754
20000+ ¥ 0.6447
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1412.2
