首页  >  产品百科  >  UWT1C221MCL1GS

UWT1C221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 1000h@ 105°C 105mA@ 120Hz,157.5mA@ 10kHz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: 31M-UWT1C221MCL1GS
供应商: 云汉优选
标准整包数: 5

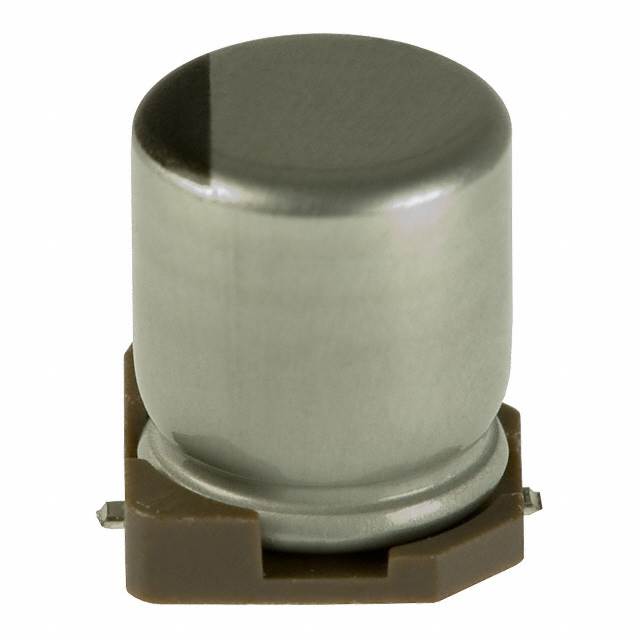

NICHICON 铝电解电容 UWT1C221MCL1GS

UWT1C221MCL1GS概述

    电子元器件产品技术手册解析

    产品简介


    本文档介绍了铝电解电容器(ALUMINUM ELECTROLYTIC CAPACITORS),型号为CAT.8100J。这类电容器是用于表面贴装的芯片类型,适用于高密度电路板。它们可以在广泛的工作温度范围内(-55°C至+105°C)运行,并且符合RoHS指令(2011/65/EU和(EU)2015/863)及AEC-Q200标准。

    技术参数


    该型号电容器的主要技术规格如下:
    | 额定电压(V) | 额定电容(uF) | 外形尺寸(φD×L mm) | tan δ (最大值) | 泄漏电流(µA) | 额定纹波电流(mArms) |
    |
    | 4 | 22 | 4×5.4 | 0.40 | 3 | 22 |
    | 6.3 | 22 | 4×5.4 | 0.30 | 3 | 22 |
    | 10 | 22 | 5×5.4 | 0.24 | 3 | 27 |
    | 16 | 10 | 4×5.4 | 0.20 | 3 | 18 |
    | 25 | 4.7 | 4×5.4 | 0.16 | 3 | 13 |
    | 35 | 4.7 | 4×5.4 | 0.14 | 3 | 15 |
    | 50 | 1 | 4×5.4 | 0.14 | 3 | 6.2 |

    产品特点和优势


    该款电容器具有以下几个显著特点和优势:
    1. 宽温范围:能够在-55°C到+105°C的极端环境中稳定运行。
    2. 高可靠性:通过了AEC-Q200标准测试,具备优秀的耐热和抗振动能力。
    3. 自动装配兼容性:适合使用自动装配机器进行载带送料。
    4. 长寿命:设计用于长期可靠运行,在高温下也能保持良好性能。
    5. 符合环保要求:符合RoHS指令,绿色环保。

    应用案例和使用建议


    这些电容器广泛应用于消费电子产品、通信设备、工业控制等领域。例如,可用于PCB电路板上以实现高密度集成。根据实际应用场景,推荐在设计时确保电容器的额定电压与电路需求相匹配,以避免过压损坏。

    兼容性和支持


    制造商提供了详细的技术文档,包括推荐的安装尺寸和回流焊参数,参见第16至17页。如果需要更高C/V比的产品,可以考虑选择UUX系列(见第174页)或UUJ系列(见第184页)。此外,最小订单量请参考第3页。

    常见问题与解决方案


    1. Q: 安装后出现泄漏电流超标
    - A: 检查焊接质量,确保无虚焊现象;确认是否符合规定的操作环境。
    2. Q: 使用过程中电容值变化较大
    - A: 检查是否有超压情况发生;确认电路负载稳定,避免瞬间大电流冲击。

    总结和推荐


    总体来看,CAT.8100J系列铝电解电容器以其卓越的性能、宽泛的工作温度范围以及优异的环境适应性,在市场上具有较强的竞争力。尤其适合对电容器质量和稳定性有较高要求的应用场合。强烈推荐在需要高性能电容组件的设计项目中使用此产品。

UWT1C221MCL1GS参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 105mA@ 120Hz,157.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT1C221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1C221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1C221MCL1GS UWT1C221MCL1GS数据手册

UWT1C221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5485
50+ ¥ 0.4439
150+ ¥ 0.3925
库存: 30
起订量: 5 增量: 900
交货地:
最小起订量为:5
合计: ¥ 2.74
直接购买
加入购物车
