首页  >  产品百科  >  PCR1K470MCL1GS

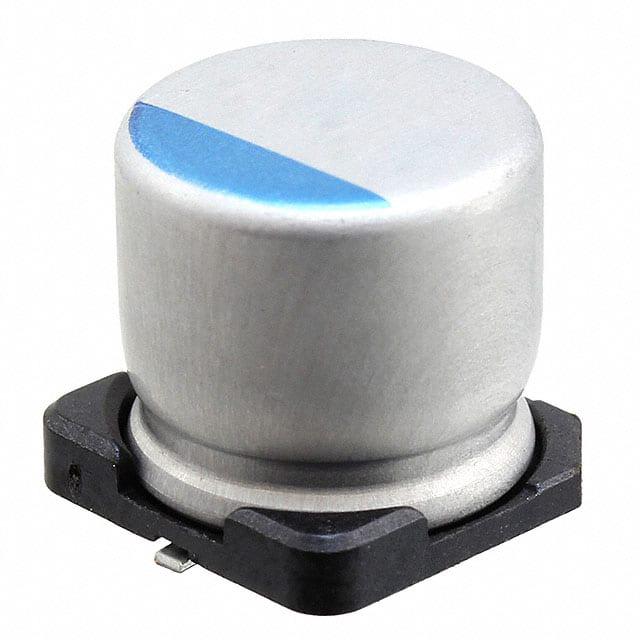

PCR1K470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 80V ±20% 33mΩ 4000h@ 125°C 1.7A@ 100 kHz SMD 贴片安装 10.3mm*10.3mm*10mm
供应商型号: MMU-PCR1K470MCL1GS-2HBYH5-S4NXMV
供应商: 海外现货
标准整包数: 949
NICHICON 铝电解电容 PCR1K470MCL1GS

PCR1K470MCL1GS概述

    高品质导电聚合物铝固态电容器CAT.8100H技术手册

    1. 产品简介


    CAT.8100H 是一款高性能的导电聚合物铝固态电解电容器,专为高可靠性、高电压及高频率应用设计。其独特的PCR芯片类型使其具备卓越的电气性能,广泛应用于通讯设备、工业自动化、汽车电子和消费电子产品等领域。

    2. 技术参数


    - 温度范围:-55°C 至 +125°C
    - 额定电压范围:16V 至 80V
    - 额定电容范围:22µF 至 1000µF
    - 容值公差:±20% @ 120Hz, 20°C
    - 损耗角正切(tan δ):≤ 规定值 @ 120Hz, 20°C
    - 等效串联电阻(ESR):≤ 规定值 @ 100kHz, 20°C
    - 泄漏电流:≤ 0.03CV 或 3µA(取较大值),在额定电压下持续施加2分钟后测量
    - 耐久性测试:在125°C条件下施加额定电压4000小时后,恢复到20°C时需满足规定值
    - 耐湿热性能:在85°C、85%相对湿度条件下施加额定电压1000小时后,恢复到20°C时需满足规定值
    - 耐焊接热性能:通过预热至150°C至200°C并保持60至180秒,峰值温度不超过230°C
    - 符合标准:RoHS指令(2011/65/EU)、AEC-Q200标准

    3. 产品特点和优势


    - 高可靠性:出色的耐温性能和长期稳定性,适用于极端环境。
    - 高电压能力:最高额定电压可达80V,满足多种应用需求。
    - 低ESR、高纹波电流:低阻抗特性适合高频应用场景。
    - 长寿命:经过4000小时耐久性测试,确保长期稳定运行。
    - 环保设计:符合RoHS标准,无铅化焊锡条件达到260°C峰值。

    4. 应用案例和使用建议


    - 通讯设备:CAT.8100H可作为电源滤波和去耦电容使用,尤其适用于高速信号处理模块。
    - 工业自动化:可用于伺服驱动器、PLC控制系统中,提高系统的响应速度和可靠性。
    - 汽车电子:作为发动机控制单元(ECU)和安全气囊系统的电容,保障系统正常运行。
    使用建议:
    - 在安装时,尽量避免过热情况,建议采取有效的散热措施。
    - 对于高温环境下应用,建议增加散热片以降低温度影响。

    5. 兼容性和支持


    - 兼容性:CAT.8100H采用SMD贴片封装,适用于各种PCB设计,且支持无铅回流焊接条件。
    - 支持服务:制造商提供详细的装配指南和技术支持,客户可通过官方渠道获取更多帮助。

    6. 常见问题与解决方案


    - 问题一:如何选择合适的电容型号?
    解答:根据具体的应用需求,考虑额定电压、电容值和工作环境温度等因素来选择合适的型号。
    - 问题二:如何确认泄漏电流是否合格?
    解答:在额定电压下持续施加2分钟,测量得到的泄漏电流不超过0.03CV或3µA(取较大值)即为合格。

    7. 总结和推荐


    CAT.8100H 导电聚合物铝固态电容器凭借其卓越的电气性能和广泛的应用领域,是市场上极具竞争力的产品。其在高可靠性、长寿命和低ESR方面的表现尤为突出,非常适合对性能要求高的应用场合。强烈推荐给需要高性能电容解决方案的工程师和技术人员。

PCR1K470MCL1GS参数

参数
电容值 47μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 33mΩ
纹波电流 1.7A@ 100 kHz
工作寿命 4000h@ 125°C
长*宽*高 10.3mm*10.3mm*10mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PCR1K470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1K470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1K470MCL1GS PCR1K470MCL1GS数据手册

PCR1K470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
949+ $ 1.3157 ¥ 11.1441
1000+ $ 1.263 ¥ 10.698
1500+ $ 1.2366 ¥ 10.474
2500+ $ 1.2074 ¥ 10.2266
3500+ $ 1.1903 ¥ 10.0814
5000+ $ 1.1738 ¥ 9.9421
库存: 949
起订量: 949 增量: 0
交货地:
最小起订量为:949
合计: ¥ 10575.75
