UUD0J152MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 6.3V ±20% 5000h@ 105°C 335mA@ 120Hz,670mA@ 100kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: UA-UUD0J152MNL1GS
供应商: 海外现货
标准整包数: 500

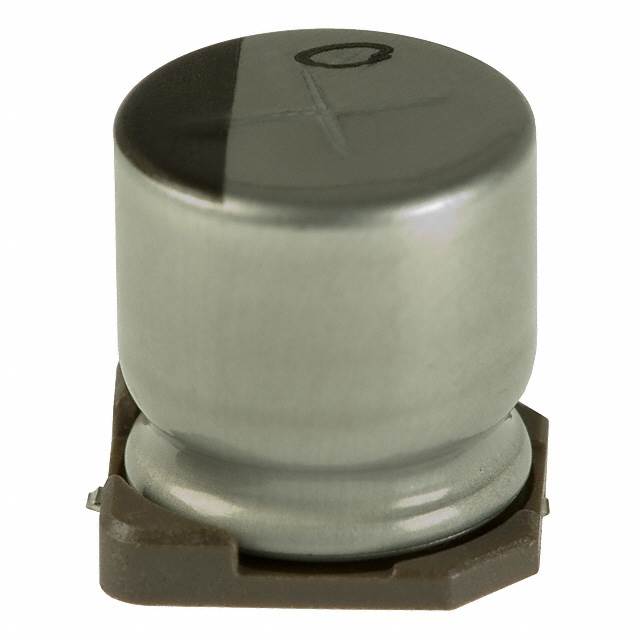

NICHICON 铝电解电容 UUD0J152MNL1GS

UUD0J152MNL1GS概述

    铝电解电容器CAT.8100J 技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件,特别是在需要高容值和相对较小体积的应用场景中。CAT.8100J 系列的铝电解电容器以其低阻抗、高可靠性和宽工作温度范围而著称,适用于表面贴装应用。本系列产品特别适合于自动装配机,能够提高生产效率。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定容值范围 | 1μF 至 1500μF |
    | 容值公差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 不超过 0.01 CV 或 3 μA,取较大者 |
    | 损耗角正切 | 最大 0.28 |
    | 低温度稳定性 | 初始电容值变化在 ±10% 以内 |
    | 耐久性 | 200% 或更低 |
    | 储存寿命 | 1000 小时 |
    | 耐焊接热 | 维持在 250°C 30 秒后符合要求 |

    产品特点和优势


    1. 低阻抗:CAT.8100J 系列电容器采用低阻抗设计,在高频应用中表现优异。
    2. 高可靠性:能够在宽温度范围内保持稳定性能,确保长期使用可靠性。
    3. 宽电压范围:从 6.3V 到 50V,适合多种应用需求。
    4. 高容值:从 1μF 到 1500μF,提供多种选择以适应不同应用场景。
    5. 符合RoHS和AEC-Q200标准:环保且符合汽车行业标准,适合汽车和工业应用。

    应用案例和使用建议


    1. 电源滤波:在电源电路中用于滤除纹波电流,提高电源质量。
    2. 耦合/去耦:在模拟和数字电路中进行信号耦合和去耦。
    3. 旁路电容:在高频电路中用作旁路电容,减少电压波动。
    4. 使用建议:根据具体应用选择合适的额定电压和容值,避免过压和过载情况发生。

    兼容性和支持


    1. 兼容性:CAT.8100J 系列电容器与大多数标准表面贴装工艺兼容,支持自动装配机操作。
    2. 支持和维护:制造商提供详细的安装指南和技术支持服务,确保客户顺利部署和维护。

    常见问题与解决方案


    1. 问题:安装后发现电容值异常
    - 解决方案:检查安装过程中是否有短路或开路现象,重新安装并确保焊接质量。

    2. 问题:产品在高温环境下运行时性能下降
    - 解决方案:确保电路设计符合耐温要求,避免超出电容器的额定温度范围。

    3. 问题:使用一段时间后发现容量减小
    - 解决方案:检查是否有外部因素导致电容器老化,如高温、高湿或过度充电。

    总结和推荐


    CAT.8100J 系列铝电解电容器凭借其出色的性能、可靠的稳定性和广泛的适用范围,成为市场上备受推崇的产品。无论是对于电源滤波还是信号耦合,该系列产品都能提供卓越的表现。强烈推荐使用 CAT.8100J 系列电容器,以确保电子设备的高效运行和长久耐用。

UUD0J152MNL1GS参数

参数
电容值 1.5mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 335mA@ 120Hz,670mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUD0J152MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD0J152MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD0J152MNL1GS UUD0J152MNL1GS数据手册

UUD0J152MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
