UCY2G470MHD3

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 400V ±20% 12000h@ 105°C 1.18A@ 100 kHz,590mA@ 120Hz 通孔安装 18mm*20mm*21.5mm
供应商型号: UCY2G470MHD3
供应商: nichicon
标准整包数: 400

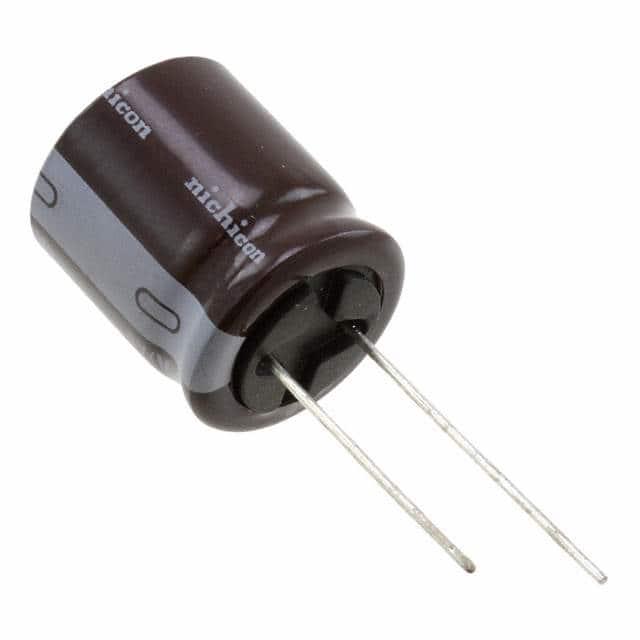

NICHICON 铝电解电容 UCY2G470MHD3

UCY2G470MHD3概述

    铝电解电容器UCY系列技术手册

    产品简介


    UCY系列铝电解电容器是专为电源供应和镇流器应用设计的小型化、高纹波电流、高可靠性产品。其负载寿命高达10000至12000小时,工作温度范围宽达-40°C至+105°C。该系列产品符合RoHS指令(2011/65/EU, (EU) 2015/863) 和AEC-Q200标准。适用于需要高可靠性和高耐久性的电力电子系统中。

    技术参数


    - 额定电压范围:160V至500V
    - 额定电容范围:6.8µF至680µF
    - 电容公差:±20%
    - 泄漏电流:1分钟施加额定电压后,20°C时的泄漏电流不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值0.20(120Hz,20°C)
    - 低温稳定性:-25°C/-40°C至+20°C,最大电容变化不超过±20%
    - 额定电压下纹波电流:最大值取决于具体型号和条件

    产品特点和优势


    1. 高纹波电流能力:允许更高的纹波电流输入,减少热损失。
    2. 长寿命:负载寿命长达10000至12000小时,提升系统的长期稳定性。
    3. 紧凑尺寸:小型化设计适合狭小空间安装。
    4. 合规性:符合RoHS指令和AEC-Q200标准,适用于环保要求严格的应用场合。

    应用案例和使用建议


    UCY系列电容器广泛应用于开关电源、逆变器、照明设备和工业控制系统中。例如,在开关电源中作为滤波器使用,可以显著提高电源效率并减少干扰。在使用过程中,建议注意以下几点:
    - 确保散热良好,避免过热导致电容器失效。
    - 使用前确认电容器的工作电压与电路匹配。
    - 在高湿度环境下,需额外防护措施以防止腐蚀。

    兼容性和支持


    - 兼容性:与市场上主流的电源管理系统兼容。
    - 支持服务:提供详尽的技术文档和售后服务,包括详细的指导手册和应用指南。

    常见问题与解决方案


    - 问题1:电容器工作温度超过105°C。
    解决方案:确保良好的散热设计,避免直接暴露在高温环境中。
    - 问题2:电容器出现漏电流异常。
    解决方案:检查电路连接是否正确,确认所有接线无误。
    - 问题3:电容器工作不稳定。
    解决方案:确保电容器工作在额定电压范围内,避免过压运行。

    总结和推荐


    UCY系列铝电解电容器凭借其卓越的高纹波电流能力和长寿命周期,成为电力电子系统中不可或缺的关键组件。推荐在高可靠性需求和紧凑设计的应用场景中选用该系列产品。同时,厂商提供了全面的技术支持和服务,确保用户能够顺利集成和使用。

UCY2G470MHD3参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.18A@ 100 kHz,590mA@ 120Hz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2G470MHD3厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G470MHD3数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G470MHD3 UCY2G470MHD3数据手册

UCY2G470MHD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 6.0943
2000+ ¥ 5.8293
4000+ ¥ 5.5643
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 2437.72
直接购买
加入购物车
