GYC1H680MCQ1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 50V ±20% 30mΩ 4000h@ 135°C 2.2A@ 100 kHz,330mA@ 120Hz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 3296820
供应商: 海外现货
标准整包数: 1

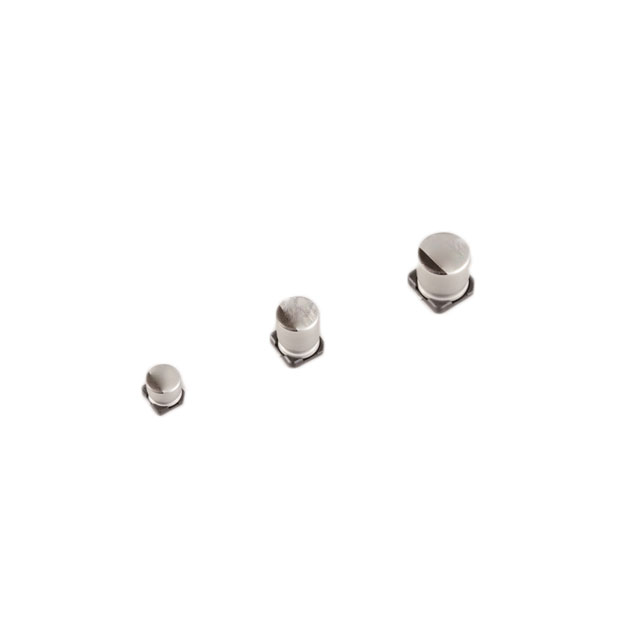

NICHICON 铝电解电容 GYC1H680MCQ1GS

GYC1H680MCQ1GS概述


    产品简介


    导电聚合物混合铝电解电容器(GYC)
    导电聚合物混合铝电解电容器是一种高可靠性的电容器,适用于需要长时间稳定工作条件的应用场景。这类电容器采用高可靠性的设计,具备低ESR(等效串联电阻)、高纹波电流承受能力等特点。其寿命长达2000到4000小时,即使在135°C的极端环境下也能保持稳定的工作状态。此外,它符合RoHS指令(2011/65/EU和(EU)2015/863),并且通过了AEC-Q200认证。

    技术参数


    - 工作温度范围:-55°C至+135°C
    - 额定电压范围:25V至63V
    - 额定电容范围:10µF至330µF
    - 电容容差:±20%
    - 漏电流:在20°C下,施加额定电压2分钟后不超过0.01CV(μA)
    - 使用寿命:在125°C或135°C下施加额定纹波电流4000小时(对于直径为6.3mm的型号为2000小时)
    - 焊接热稳定性:保持在250°C下的热板上30秒后,仍能符合特性要求
    - 阻抗比:-25°C时的阻抗与+20°C时的阻抗比值≤2;-55°C时的阻抗与+20°C时的阻抗比值≤2.5(100kHz)

    产品特点和优势


    导电聚合物混合铝电解电容器具有多种独特功能和优势。其长寿命、高可靠性以及低ESR使其在高温、高频率和高纹波电流的应用环境中表现优异。这些特点使得该电容器在汽车、工业控制和电源管理等领域具有广泛的市场竞争力。此外,它还符合严格的环保标准,并通过了AEC-Q200认证,确保了产品的质量和可靠性。

    应用案例和使用建议


    导电聚合物混合铝电解电容器适用于各种高可靠性和高环境适应性的应用场景。例如,在汽车电子系统中,它可以用于电池管理系统,确保系统在极端环境下的稳定运行。对于工业控制设备,它可用于电源管理和信号滤波,提高系统的稳定性和效率。建议在安装过程中严格按照制造商的指导进行,以确保最佳性能和长期稳定性。

    兼容性和支持


    该电容器与其他电子元器件和设备具有良好的兼容性。制造商提供了详细的封装规格和技术支持文档,用户可以通过官方渠道获取相关信息。此外,制造商还提供全面的技术支持和售后服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题:如何确保电容器在极端环境下的稳定性?
    - 解决方案:遵循制造商提供的安装和操作指南,确保在规定的环境条件下使用,并定期进行检查和维护。
    - 问题:如何处理电容器的焊接问题?
    - 解决方案:按照制造商推荐的焊接工艺和参数进行操作,确保焊接过程中的温度和时间控制得当。
    - 问题:如何判断电容器是否达到使用寿命?
    - 解决方案:定期检测电容器的漏电流和阻抗变化,一旦发现异常,应及时更换。

    总结和推荐


    综上所述,导电聚合物混合铝电解电容器以其高可靠性、低ESR和长寿命等特点,成为高性能电子设备的理想选择。它不仅满足了严格的环保标准,还通过了AEC-Q200认证,保证了产品的质量和性能。因此,强烈推荐在需要高稳定性和高可靠性的应用中使用该产品。

GYC1H680MCQ1GS参数

参数
电容值 68μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 2.2A@ 100 kHz,330mA@ 120Hz
工作寿命 4000h@ 135°C
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYC1H680MCQ1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYC1H680MCQ1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYC1H680MCQ1GS GYC1H680MCQ1GS数据手册

GYC1H680MCQ1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
