PZU884LS-C2V7-QYL

产品分类:
厂牌: NEXPERIA
产品描述:
供应商型号: TS-PZU884LS-C2V7-QYL
供应商: 海外现货
标准整包数: 10000
NEXPERIA  PZU884LS-C2V7-QYL

PZU884LS-C2V7-QYL概述

    Nexperia PZU884LS-Q 系列齐纳稳压二极管

    产品简介


    Nexperia 的 PZU884LS-Q 系列是用于表面贴装设计的超小型无引脚塑料封装(SMD)齐纳稳压二极管,适用于广泛的电子应用。该系列产品具有多种额定电压,从 2.4 V 到 51 V,为用户提供可靠且稳定的稳压功能。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF = 10 mA | - | - | 0.9 | V |
    | Ptot | 总功率耗散 | Tamb = 25 °C | - | - | 365 | mW |
    | PZSM | 非重复峰值反向功率耗散 | - | - | - | 40 | W |
    | IF | 正向电流 | - | - | 200 | mA |
    | Tj | 结温 | - | - | 150 | °C |
    | Tamb | 环境温度 | -55 | +150 | °C |
    | Tstg | 存储温度 | -65 | +150 | °C |

    产品特点和优势

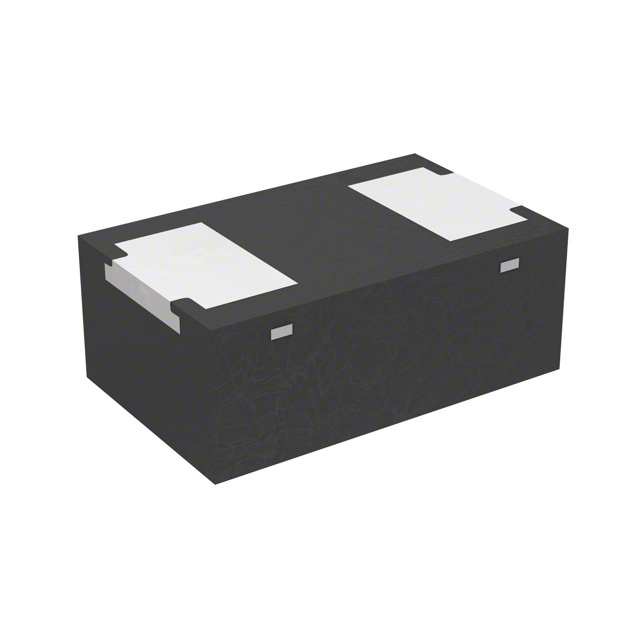

    1. 超小型无引脚塑料封装:适合表面贴装设计,具有侧湿边。
    2. 双容差系列:±2% 和约 ±5%。
    3. 宽工作电压范围:2.4 V 至 51 V。
    4. 低动态阻抗:在低电流下表现出非常低的动态阻抗和漏电流。
    5. 优化开关和噪声减少:有目的性的轻微漏电流上升,以优化快速开关和噪声减少。
    6. 符合 AEC-Q101 标准:推荐用于汽车应用。

    应用案例和使用建议


    PZU884LS-Q 系列齐纳稳压二极管广泛应用于一般调节功能,例如电源管理、电压稳定、电路保护等。为了确保最佳性能,建议在选择合适的稳压二极管时根据具体的应用需求确定所需的电压等级和电流等级。
    使用建议:
    - 在高电流环境下使用时,应确保设备散热良好。
    - 避免长时间处于高温环境中,以延长使用寿命。
    - 按照正确的焊点设计和回流焊接工艺进行安装,确保良好的电气连接。

    兼容性和支持


    该产品与标准的 SMD 焊接工艺兼容,可以与其他合适的电子元器件一起使用。Nexperia 提供全面的技术支持,包括产品文档、技术支持和维护服务。

    常见问题与解决方案


    1. 如何判断稳压二极管是否正常工作?
    - 检查正向电压 VF 是否在规范范围内。如果 VF 偏离典型值,则可能存在质量问题。
    2. 如何防止二极管过热损坏?
    - 使用散热片或散热器,并确保电路板的布局有利于热量散发。
    3. 如何避免漏电流问题?
    - 确保正确选择容差系列,并遵循规定的操作条件。

    总结和推荐


    PZU884LS-Q 系列齐纳稳压二极管以其独特的封装、宽泛的工作电压范围和卓越的性能表现,使其成为众多电子应用的理想选择。我们强烈推荐此产品用于需要高可靠性、紧凑封装及严格工作条件的应用场景。
    总之,Nexperia 的 PZU884LS-Q 系列齐纳稳压二极管以其高性能、高可靠性和广泛应用性,无疑是市场上一款优秀的电子元器件产品。

PZU884LS-C2V7-QYL参数

参数
包装方式 卷带包装

PZU884LS-C2V7-QYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PZU884LS-C2V7-QYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA NEXPERIA PZU884LS-C2V7-QYL PZU884LS-C2V7-QYL数据手册

PZU884LS-C2V7-QYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0378 ¥ 0.3215
30000+ $ 0.0317 ¥ 0.2695
100000+ $ 0.0303 ¥ 0.2578
库存: 0
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 0
