PESD2CAN24LT-QR

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述:
供应商型号: 10B-4559837-4
供应商: 国内现货
标准整包数: 5
NEXPERIA TVS二极管/ESD抑制器 PESD2CAN24LT-QR

PESD2CAN24LT-QR概述

    Nexperia PESD2CAN24LT-Q:汽车网络ESD保护器件

    产品简介

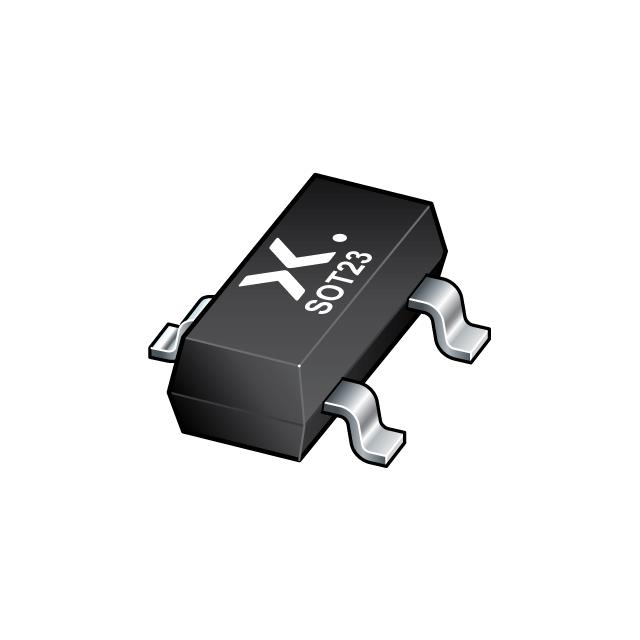

    Nexperia公司的PESD2CAN24LT-Q是一款专为车载网络设计的静电放电(ESD)保护装置。这款装置采用小型SOT23表面贴装塑料封装,适用于保护两个车载网络总线线路免受静电放电(ESD)和其他瞬态现象造成的损害。主要应用于汽车环境中的CAN(FD)总线保护。

    技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRWM | 反向阻断电压 | Tamb=25°C | - | - | 24 | V |
    | IPPM | 额定峰值脉冲电流 | tp=8/20 µs, Tamb=25°C| - | - | 9 | A |
    | VCL | 钳位电压 | IPPM=9 A, tp=8/20 µs, Tamb=25°C| - | 29.5 | - | V |
    | Cd | 二极管电容 | f=1 MHz, VR=0 V, Tamb=25°C| - | 25 | 30 | pF |
    | ESD保护 | 静电放电电压 | IEC 61000-4-2 | - | 30 | - | kV |
    | 储存温度 | 存储温度范围 -65 | - | 150 | °C |

    产品特点和优势


    1. 高浪涌电流抗性:符合IEC 61000-4-5标准,最大峰值脉冲电流为9A。
    2. 低钳位电压:当电流为1A时,钳位电压仅为29.5V。
    3. 低电容:二极管电容仅为25pF。
    4. 高标准ESD防护:可承受高达30kV的ESD冲击。
    5. 通过AEC-Q101认证:适用于各种严苛的汽车应用。

    应用案例和使用建议


    PESD2CAN24LT-Q广泛应用于车载网络,特别是在CAN(FD)总线保护方面。其典型应用是保护两个车载CAN总线线路免受ESD和瞬态脉冲的损坏。在电路板布局和保护装置位置布置方面,建议遵循以下指导原则:
    1. 尽可能将装置放置在输入终端或连接器附近。
    2. 减少装置与保护线路之间的路径长度。
    3. 尽量减少并行信号路径。
    4. 避免将保护导体与未保护导体并行布设。
    5. 尽量减小所有印刷电路板(PCB)导电回路,包括电源和地回路。
    6. 减少瞬态返回路径到地面的长度。
    7. 避免使用共享瞬态返回路径到达共同接地点。
    8. 尽可能使用接地平面。对于多层PCB,使用接地过孔。

    兼容性和支持


    PESD2CAN24LT-Q具有广泛的兼容性,可与其他常用的车载网络组件配合使用。制造商提供详尽的技术支持和维护服务,确保用户能够充分发挥其效能。具体支持信息请参阅相关文档。

    常见问题与解决方案


    根据手册中提供的信息,以下是常见的问题及其解决方案:
    1. 问题:装置如何应对ESD冲击?
    - 解决方案:装置通过内部设计来吸收和分散ESD能量,确保被保护设备不会受到损害。
    2. 问题:安装时需要注意哪些事项?
    - 解决方案:确保按照上述指导原则进行正确的电路板布局和装置位置安排。
    3. 问题:存储温度范围是多少?
    - 解决方案:PESD2CAN24LT-Q的存储温度范围为-65°C至150°C。

    总结和推荐


    综上所述,PESD2CAN24LT-Q是一款功能强大且可靠的车载网络ESD保护装置。它不仅具备高标准的ESD防护能力,还拥有较低的电容和优秀的抗浪涌电流能力。因此,强烈推荐在车载网络设计中使用此装置以确保系统的稳定性和可靠性。同时,用户应注意遵循正确的安装和使用指南,以充分利用其性能优势。

PESD2CAN24LT-QR参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
包装方式 卷带包装

PESD2CAN24LT-QR厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD2CAN24LT-QR数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD2CAN24LT-QR PESD2CAN24LT-QR数据手册

PESD2CAN24LT-QR封装设计

查看详情并下载
Symbol
Footprint
3D Model
