PMEG6010CEGW-QX

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述:
供应商型号: 771-PMEG6010CEGW-QX
供应商: Mouser
标准整包数: 1
NEXPERIA TVS二极管/ESD抑制器 PMEG6010CEGW-QX

PMEG6010CEGW-QX概述

    Nexperia PMEG6010CEGW-Q 技术手册解析

    产品简介


    Nexperia 的 PMEG6010CEGW-Q 是一款60 V、1 A低正向电压(VF)肖特基势垒整流器。它采用了平面肖特基势垒结构,并通过集成保护环来提供应力保护,封装于小尺寸的SOD123表面贴装塑料封装中。这类产品主要用于低电压整流、高效率直流到直流转换、开关电源、反向极性保护以及低功耗消费类电子产品中。

    技术参数


    - 最大反向电压(VR): 60 V
    - 最大正向电流(IF): 1 A
    - 低正向电压(VF): 570 mV(典型值)
    - 低反向电流(IR): 11 µA(典型值)

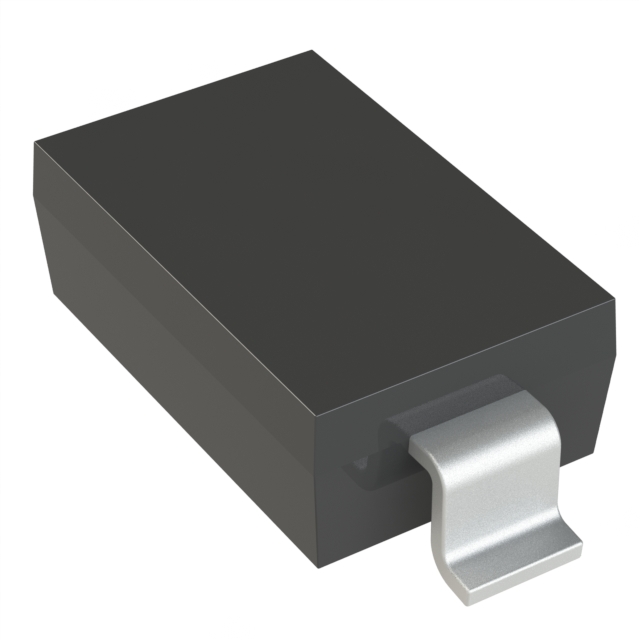

    - 封装形式: SOD123 表面贴装装置(SMD),塑料封装,2引脚
    - 总功耗(Ptot): 410 mW(最大值)
    - 热阻(Rth(j-a)): 305 K/W(自由空气中典型值)

    产品特点和优势


    - 小型封装:采用了SOD123的小型封装,节省空间。
    - 低正向电压:典型正向电压仅为570 mV,具有较高的能效。
    - 低反向电流:典型反向电流为11 µA,确保了较低的漏电流。
    - 符合AEC-Q101标准:适合汽车应用,保证了产品的可靠性和稳定性。
    - 宽温度范围:支持的工作环境温度范围广,从-55°C到150°C,适用于恶劣环境条件下的使用。

    应用案例和使用建议


    - 低电压整流:由于其低正向电压,非常适合用于需要高效低电压转换的应用场合。
    - 高效率直流到直流转换:适用于需要高效能量转换的系统。
    - 开关电源:在开关电源的设计中,这种肖特基势垒整流器能够提供高效的电源转换。
    - 反向极性保护:适用于需要防止反向电流冲击的应用。
    使用建议:
    - 在高频率开关电路中,注意要保证散热良好,避免过热损坏。
    - 由于该器件具有低反向电流特性,在反向极性保护电路设计时可以考虑减少外部保护器件的使用。

    兼容性和支持


    - 该产品具有良好的兼容性,可直接替换其他同类器件。
    - Nexperia 提供了详尽的技术支持和文档,便于用户在设计过程中遇到问题时快速解决。

    常见问题与解决方案


    - 问题1:如何确定该器件的额定电流?
    - 解决方案:根据手册中的数据,该器件的最大连续正向电流为1 A。

    - 问题2:如何处理该器件在高温环境下的性能下降?
    - 解决方案:可通过增加散热片或采用更好的散热方案来改善。

    总结和推荐


    PMEG6010CEGW-Q凭借其低正向电压、高可靠性及广泛的温度适应能力,在众多应用领域内表现出色。特别是在汽车电子、电源管理和便携式设备等领域,其优异的性能使其成为不可多得的选择。强烈推荐在设计需要高能效、小型化和广泛温度范围的电路时使用该产品。

PMEG6010CEGW-QX参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
通用封装 SOD-123
包装方式 卷带包装

PMEG6010CEGW-QX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG6010CEGW-QX数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PMEG6010CEGW-QX PMEG6010CEGW-QX数据手册

PMEG6010CEGW-QX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.2921 ¥ 2.4682
100+ $ 0.1656 ¥ 1.3993
500+ $ 0.1067 ¥ 0.9016
1000+ $ 0.0803 ¥ 0.6785
3000+ $ 0.0745 ¥ 0.6297
6000+ $ 0.067 ¥ 0.5658
9000+ $ 0.0529 ¥ 0.4472
24000+ $ 0.0508 ¥ 0.4289
库存: 6170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
