PTVS24VZ1UPAZ

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 150A 31V 25V 贴片安装
供应商型号: PTVS24VZ1UPAZ
供应商: 国内现货
标准整包数: 3000
NEXPERIA TVS二极管/ESD抑制器 PTVS24VZ1UPAZ

PTVS24VZ1UPAZ概述

    Nexperia PTVS24VZ1UPA: Transient Voltage Suppressor

    1. 产品简介

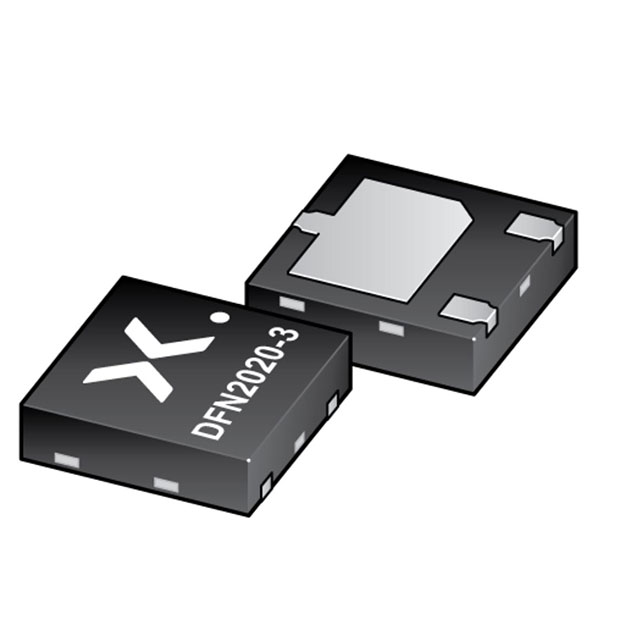

    Nexperia PTVS24VZ1UPA 是一款小型无引脚表面贴装器件(SMD),采用DFN2020-3 (SOT1061)封装,专为保护单线免受高浪涌电流和其他瞬态影响而设计。这种瞬态电压抑制器(TVS)适用于多种电子设备,提供可靠的保护解决方案。
    主要功能:
    - 单向线路保护
    - 反向关断电压:VRWM = 24 V
    - 平均浪涌电流(8/20 µs脉冲):IPPM = 150 A(额定值)/ IPP = 200 A(平均测量值)
    - 典型钳位电压:VCL = 28 V @ 150 A
    应用领域:
    - 便携式电子设备
    - 电源供应保护
    - 功率管理

    2. 技术参数


    以下是Nexperia PTVS24VZ1UPA的技术规格和性能参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向关断电压 | VRWM | - | - | 24 | V |
    | 额定峰值脉冲电流 | IPPM | - | - | 150 | A |
    | 钳位电压 | VCL | - | 28 | 31 | V |
    | 环境温度范围 | Tamb | -40 | - | 125 | °C |
    | 存储温度范围 | Tstg | -55 | - | 150 | °C |
    支持的电气特性:
    - 工作温度范围:-40°C 至 125°C
    - 静电放电(ESD)额定值:高达30 kV
    测试波形:
    - 浪涌电流测试:符合IEC 61000-4-5标准的8/20 µs指数衰减波形

    3. 产品特点和优势


    Nexperia PTVS24VZ1UPA凭借其卓越的设计和高性能特性,在市场中具有显著的优势:
    - 超小尺寸:DFN2020-3封装使其成为空间受限应用的理想选择。
    - 高效的保护性能:低钳位电压(28 V典型值)确保了对敏感电路的有效保护。
    - 高可靠性:满足严格的工业标准(如IEC 61000-4-5)。
    - 广泛的应用范围:适用于便携式电子设备、电源管理和功率管理系统。

    4. 应用案例和使用建议


    Nexperia PTVS24VZ1UPA适用于多种应用场景,例如:
    - 便携式电子设备:保护USB接口、电池端口等免受静电放电(ESD)和浪涌电流的损害。
    - 电源保护:适用于各类电源模块的过压保护。
    使用建议:
    - 在设计中确保信号线与接地之间的TVS二极管正确连接。
    - 使用推荐的焊盘布局以实现最佳热管理效果。
    - 根据实际应用需求选择合适的防护等级(如针对高频通信的高精度设计)。

    5. 兼容性和支持


    Nexperia PTVS24VZ1UPA与多种电子元器件和设备兼容,适配性强。厂商提供了详细的技术支持文档和售后服务,帮助客户快速解决使用过程中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备触发后无法恢复正常工作 | 检查是否超过最大承受电流(IPPM)。如果超标,请更换为更高额定值的TVS二极管。 |
    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合推荐标准。必要时检查PCB板的设计是否合理。 |

    7. 总结和推荐


    总结:
    Nexperia PTVS24VZ1UPA是一款功能强大且紧凑型的瞬态电压抑制器,其独特的单向保护能力和出色的钳位性能使其成为许多应用场景的理想选择。它在保护敏感电子设备免受浪涌电流和静电放电方面表现优异。
    推荐:
    强烈推荐Nexperia PTVS24VZ1UPA用于需要高效保护的电子系统中。其卓越的性能和可靠性使其成为高端电子产品设计中的优选组件。
    更多详情请访问:
    [Nexperia官方网站](http://www.nexperia.com)
    销售办公室地址请发送邮件至:salesaddresses@nexperia.com
    日期发布: 2023年2月24日

PTVS24VZ1UPAZ参数

参数
工作电压 -
箝位电压 31V
击穿电压 25V
峰值脉冲电流 150A
峰值脉冲功率 -
极性 -
3-PowerUDFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PTVS24VZ1UPAZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PTVS24VZ1UPAZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PTVS24VZ1UPAZ PTVS24VZ1UPAZ数据手册

PTVS24VZ1UPAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
