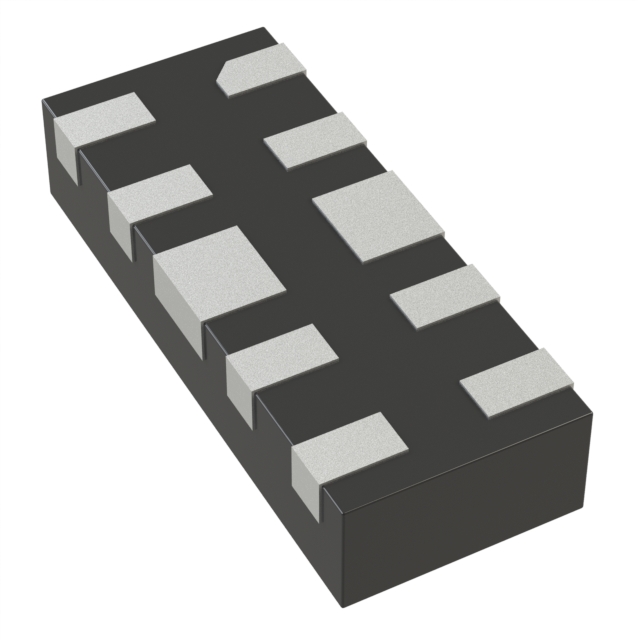

PESD4USB3BBTBS-QX

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 6.5A 5V 5.5V WFDFN-10 贴片安装
供应商型号: 1727-PESD4USB3BBTBS-QXCT-ND
供应商: Digi-Key
标准整包数: 1
NEXPERIA TVS二极管/ESD抑制器 PESD4USB3BBTBS-QX

PESD4USB3BBTBS-QX概述

    Nexperia PESD4USB3BBTBS-Q:极低电容双向ESD保护二极管阵列

    1. 产品简介


    Nexperia PESD4USB3BBTBS-Q 是一种极低电容双向静电放电(ESD)保护二极管阵列,专为高数据传输速率接口如SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA、LVDS以及Gigabit Multimedia Serial Link (GMSL) Serializer/Deserializer (SerDes) 设计。该产品具有小巧的无引脚封装DFN2510D-10 (SOT1176D),体积仅为2.5 mm x 1 mm x 0.75 mm,适用于多种高速通信接口的应用场景。

    2. 技术参数


    - 最大反向电压 (VRWM):3.3 V
    - 最大反向电流 (IRM):0.1 nA(3.3 V,25°C)
    - 典型线电容 (Cd):0.23 pF(1 MHz,0 V,25°C)
    - 动态电阻 (Rdyn):0.32 Ω(10 A,100 ns,25°C)
    - 击穿电压 (VBR):9.5 V(1 mA,25°C)
    - 钳位电压 (VCL):5 V(6.5 A,8/20 µs,25°C)
    - 最高ESD保护等级:±15 kV(接触放电)

    3. 产品特点和优势


    - 极低电容 (0.23 pF),确保信号传输质量不受影响。
    - 系统级ESD保护,支持USB 2.0、SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA和LVDS等高速接口。
    - 动态电阻仅为0.32 Ω,确保高效的ESD钳位性能。
    - 符合严格的国际标准,包括IEC 61000-4-2和ISO 10605,防护等级高达±15 kV。
    - 按照AEC-Q101标准通过汽车应用认证。

    4. 应用案例和使用建议


    - 车载娱乐系统:USB 2.0、USB 3.2 和 HDMI 2.1 接口。
    - 汽车视频监控、显示器和摄像头。
    - SerDes应用:GMSL、APIX、FPD-Link和LVDS。
    使用建议:设计PCB时需考虑阻抗匹配和信号耦合,避免将信号线连接到无限电流源(如电池)。使用时需注意不要让数据线连接到无限直流电流源,以防止ESD保护设备因ESD脉冲超过击穿电压而持续保持在雪崩状态。

    5. 兼容性和支持


    PESD4USB3BBTBS-Q 的封装DFN2510D-10 (SOT1176D) 采用无引脚设计,适合现代小型化设备。产品获得AEC-Q101认证,符合汽车应用标准,适用于严苛环境下的车载设备。厂商提供详细的技术支持和售后保障。

    6. 常见问题与解决方案


    - 问题一:如何确保设备在高温环境下正常工作?
    - 解决办法:确保工作环境温度不超过150°C,遵守数据表中的限制值。
    - 问题二:如何避免过高的反向电流导致损坏?
    - 解决办法:合理配置电路设计,确保工作电压不超过3.3 V,避免无限电流源。

    7. 总结和推荐


    Nexperia PESD4USB3BBTBS-Q 凭借其卓越的ESD保护性能和低电容特性,非常适合高数据传输速率接口的设计需求。其紧凑的封装和广泛的应用领域使其成为各种高速接口应用的理想选择。强烈推荐在需要高度可靠ESD保护的高速数据传输场合中使用。

PESD4USB3BBTBS-QX参数

参数
极性 -
工作电压 -
箝位电压 5V
击穿电压 5.5V
峰值脉冲电流 6.5A
峰值脉冲功率 -
10-WFDFN
通用封装 WFDFN-10
安装方式 贴片安装
包装方式 卷带包装
