NSF080120L3A0Q

产品分类:
厂牌: NEXPERIA
产品描述:
供应商型号: NSF080120L3A0Q
供应商: 国内现货
标准整包数: 1
NEXPERIA  NSF080120L3A0Q

NSF080120L3A0Q概述

    Nexperia NSF080120L3A0: 1200 V, 80 mΩ N-Channel SiC MOSFET

    产品简介

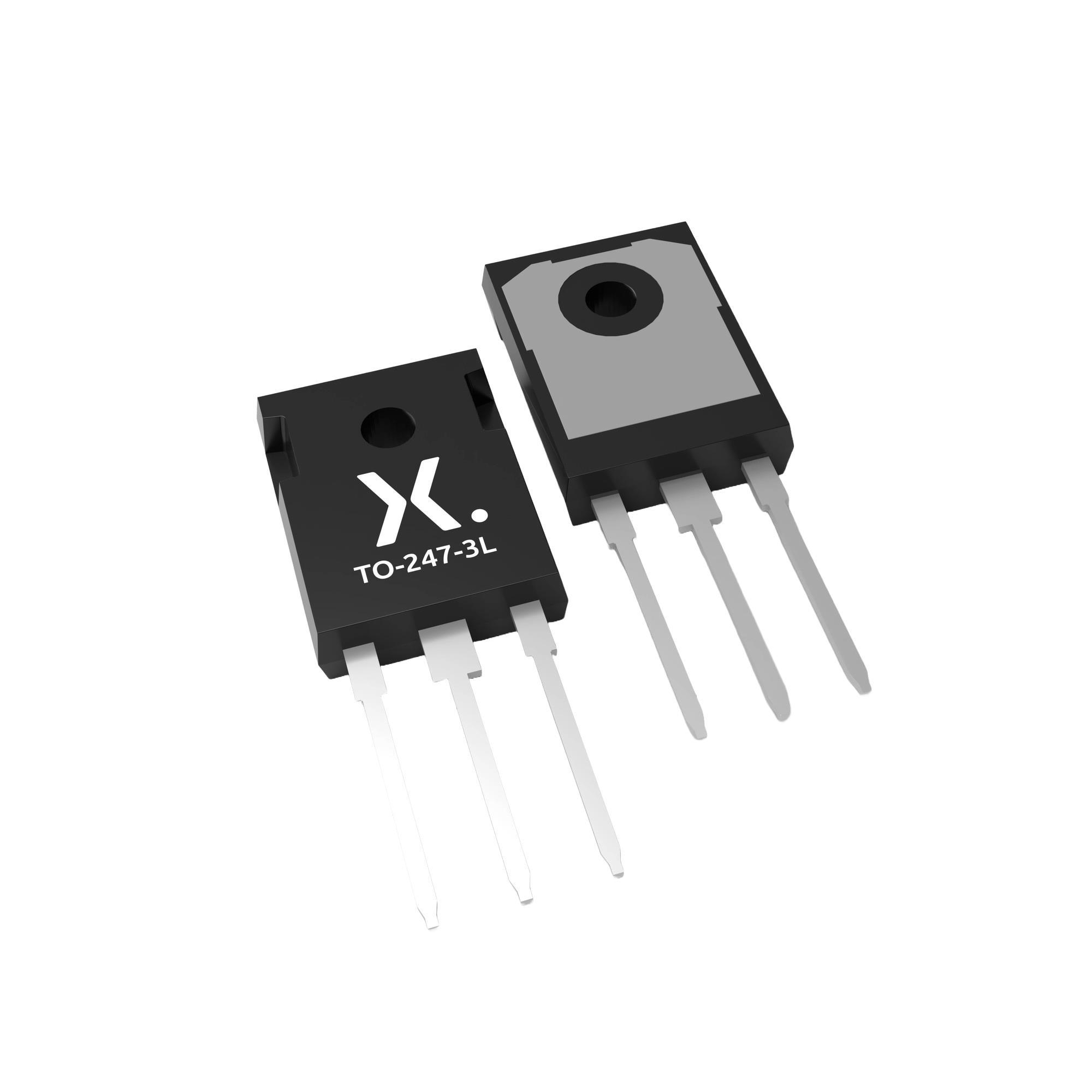

    Nexperia NSF080120L3A0 是一款基于碳化硅(SiC)的1200V功率MOSFET,采用业界标准的3引脚TO-247-3L塑料封装,适用于通孔PCB安装技术。这款MOSFET凭借出色的温度稳定性、低开关损耗和快速开关速度,在高功率和高压工业应用中表现出色,如电动汽车充电基础设施、光伏逆变器和电机驱动。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 额定电压(VDS): 1200 V
    - 栅源电压(VGS): -10至+22 V
    - 最大漏极电流(ID):
    - 在25°C时:35 A
    - 在100°C时:25 A
    - 峰值漏极电流(IDM): 脉冲电流,最高受限于Tj (max): 80 A
    - 总功率耗散(Ptot): 在25°C时: 183 W
    - 正向导通电阻(RDSon):
    - 在15 V栅源电压,20 A漏极电流,25°C时: 80至120 mΩ
    - 在18 V栅源电压,20 A漏极电流,25°C时: 64至98 mΩ
    - 热阻(Rth(j-c)): 从结点到外壳: 0.68至0.82 K/W
    - 输入电容(Ciss): 1335 pF
    - 输出电容(Coss): 74 pF
    - 反向传输电容(Crss): 4 pF
    - 栅极电荷(QG(tot)): 52 nC

    产品特点和优势


    1. 卓越的温度稳定性:在广泛的温度范围内保持恒定的导通电阻。
    2. 非常低的开关损耗:有助于提高效率并减少发热。
    3. 快速反向恢复:提升系统整体性能。
    4. 快速开关速度:增强高频应用中的性能表现。
    5. 温度独立的关断损耗:降低复杂性并简化设计。
    6. 非常快且稳健的体二极管:提高可靠性。

    应用案例和使用建议


    该器件广泛应用于以下领域:
    - 电动汽车充电基础设施:提供高效可靠的电源转换解决方案。
    - 光伏逆变器:确保高效率的能量转换。
    - 开关模式电源:实现高功率密度的设计。
    - 不间断电源:保证系统稳定运行。
    - 电机驱动:实现高效的电动机控制。
    使用建议:
    - 确保在额定电压和电流范围内操作,避免过载。
    - 使用适当的散热措施以管理热量。
    - 结合外部电阻以优化开关时间。

    兼容性和支持


    NSF080120L3A0 可与常见的电路板制造工艺兼容,适合大多数标准PCB安装方法。制造商提供全面的技术支持,包括详细的技术文档、在线资源和专业的客户服务。

    常见问题与解决方案


    1. 问题: 开关频率过高导致器件发热严重。
    - 解决方案: 使用外部栅极电阻来调节开关时间,降低损耗。
    2. 问题: 开通和关断过程中出现异常噪声。
    - 解决方案: 确保良好的电源旁路和接地,使用去耦电容减小噪声干扰。
    3. 问题: 过流保护失效。
    - 解决方案: 检查电流检测回路是否正常工作,并正确设置保护阈值。

    总结和推荐


    Nexperia NSF080120L3A0 是一款高性能的SiC MOSFET,具备优良的温度稳定性、快速的开关速度和低损耗的特点,适用于各种高功率和高电压应用。其优越的特性和广泛的应用范围使其成为市场上极具竞争力的产品。对于需要高效能、高可靠性的应用,强烈推荐使用此款MOSFET。

NSF080120L3A0Q参数

参数
包装方式 卷带包装,管装

NSF080120L3A0Q厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NSF080120L3A0Q数据手册

厂牌 PDF简要描述 下载
NEXPERIA NEXPERIA NSF080120L3A0Q NSF080120L3A0Q数据手册

NSF080120L3A0Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.5143
10+ ¥ 47.0588
库存: 450
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.51
