首页  >  产品百科  >  PXN040-100QSJ

PXN040-100QSJ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 1个N沟道 100V 17A MLPAK33 贴片安装
供应商型号: 10B-4295190-4
供应商: 国内现货
标准整包数: 5

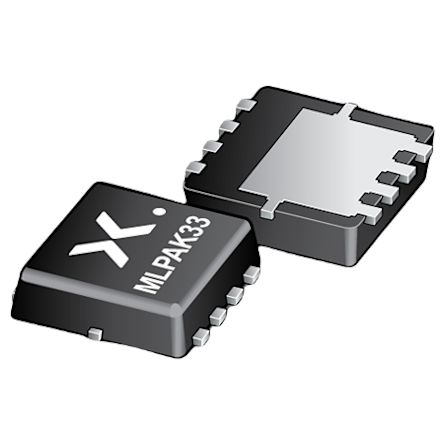

NEXPERIA 场效应管(MOSFET) PXN040-100QSJ

PXN040-100QSJ概述

    Nexperia PXN040-100QS N-Channel MOSFET 技术手册

    1. 产品简介


    Nexperia PXN040-100QS 是一款标准级别的沟槽型N沟道MOSFET,专为普通应用设计。其额定电压为100V,典型导通电阻为40mΩ,并采用MLPAK33封装。这种功率MOSFET适用于多种电子系统中,如二次侧同步整流、直流-直流转换器、家用电器、电机驱动、负载开关和LED照明等应用。

    2. 技术参数


    以下是该MOSFET的主要技术参数:
    - 电压规格:
    - 漏源电压(VDS):100V
    - 门源电压(VGS):-20V 到 +20V
    - 存储温度(Tstg):-55°C 至 +150°C
    - 电流规格:
    - 漏极电流(ID):17A (VGS = 10V, Tmb = 25°C)
    - 峰值漏极电流(IDM):66A (tp ≤ 10µs)
    - 热特性:
    - 结温(Tj):-55°C 至 +150°C
    - 热阻(Rth(j-mb)):5 K/W 至 6 K/W
    - 静态特性:
    - 导通电阻(RDSon):25°C 时,典型值为36mΩ(VGS = 10V, ID = 5A)
    - 动态特性:
    - 总门电荷(QG(tot)):6.6 nC (ID = 5A, VDS = 50V, VGS = 10V, Tj = 25°C)

    3. 产品特点和优势


    - 标准级别兼容性:符合标准要求,确保广泛的适用性。
    - Trench MOSFET技术:具有较高的性能和可靠性。
    - 小型封装:紧凑的设计使得安装更加灵活便捷,适用于空间受限的应用场景。
    - 高可靠性:通过严格测试,保证长期稳定运行。

    4. 应用案例和使用建议


    - 同步整流:适用于电源转换中的同步整流,能够显著提高效率。
    - 家用电器:适用于各类家用电器的控制和驱动电路。
    - LED照明:适合用于LED驱动电路,提供稳定的电流控制。
    使用建议:
    - 在使用过程中,注意控制好门极驱动电压和电流,避免过高的VGS和ID导致MOSFET损坏。
    - 安装时确保散热良好,特别是在高温环境下使用时。

    5. 兼容性和支持


    - 兼容性:与大多数直流-直流转换器和其他标准设备兼容。
    - 技术支持:Nexperia提供全面的技术支持和售后保障,包括详细的产品文档和技术咨询服务。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的门极驱动电压?
    - 解决办法:一般情况下,推荐使用VGS = 10V的驱动电压。如果需要更高的控制精度,可适当增加VGS,但不得超过最大额定值。
    - 问题2:如何处理过载情况?
    - 解决办法:当检测到过载时,应及时切断电源,以保护MOSFET免受损害。可以通过设置过流保护电路来实现。

    7. 总结和推荐


    总结:
    - 优点:低导通电阻,高可靠性,标准级别兼容性,紧凑设计。
    - 适用性:适用于各种电力电子应用,特别适合于高效率要求的应用场合。
    推荐:
    - 强烈推荐在需要高效率和可靠性的应用场景中使用Nexperia PXN040-100QS。无论是家用电器还是工业设备,它都能提供出色的性能和稳定性。
    通过上述分析,我们可以看到Nexperia PXN040-100QS不仅具备出色的性能,还具有广泛的应用前景。因此,这款产品值得推荐给需要高性能、高可靠性的客户。

PXN040-100QSJ参数

参数
通道数量 -
Rds(On)-漏源导通电阻 -
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
Id-连续漏极电流 17A
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
栅极电荷 -
配置 -
通用封装 MLPAK33
安装方式 贴片安装
包装方式 卷带包装

PXN040-100QSJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PXN040-100QSJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PXN040-100QSJ PXN040-100QSJ数据手册

PXN040-100QSJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.4997
100+ ¥ 1.3549
500+ ¥ 1.1572
1000+ ¥ 0.9695
1280+ ¥ 0.9308
5000+ ¥ 0.704
库存: 1200
起订量: 25 增量: 1
交货地:
最小起订量为:5
合计: ¥ 22.49
