RB520CS3002LZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 200mA DFN-1006-2 贴片安装
供应商型号: 1727-RB520CS3002LZCT-ND
供应商: Digi-Key
标准整包数: 1
NEXPERIA 整流二极管/整流桥 RB520CS3002LZ

RB520CS3002LZ概述


    产品简介

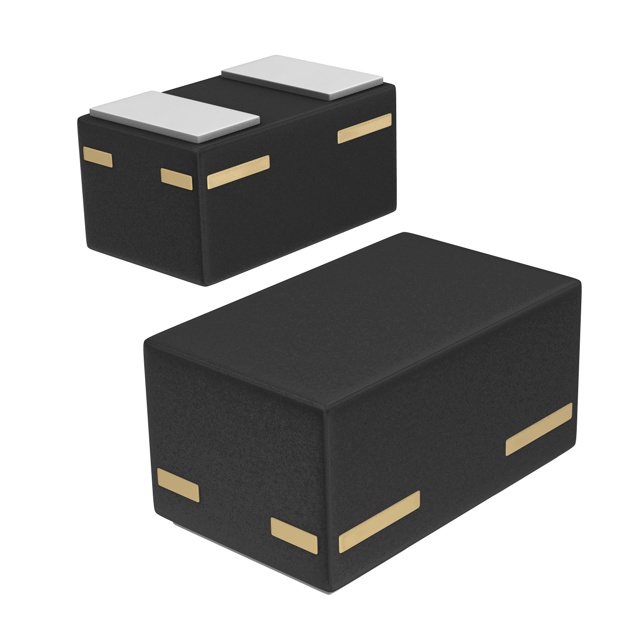

    Nexperia RB520CS3002L是一款低正向电压(低VF)的MEGA肖特基势垒整流器。该产品主要用于通用电路,通过集成的保护环提供应力防护。封装形式为DFN1006-2(SOD882),属于超小型无引脚表面贴装器件(SMD)。其典型应用包括低电流整流、高效直流到直流转换、开关电源、极性反接保护以及低功耗应用。

    技术参数


    - 额定正向平均电流:IF(AV) ≤ 200 mA
    - 最大反向电压:VR ≤ 30 V
    - 低正向电压:VF ≤ 450 mV
    - 低反向电流:IR ≤ 0.5 μA
    - AEC-Q101认证
    - 超小型无引脚SMD塑料封装

    产品特点和优势


    - 高效率:低正向电压和低反向电流特性保证了高效率。
    - 多功能性:适用于多种应用场景,如低电流整流、高效DC-DC转换和开关电源等。
    - 认证与标准:符合AEC-Q101汽车电子标准,保证了产品的质量和可靠性。
    - 紧凑型设计:采用超小型无引脚封装,适合空间受限的应用。

    应用案例和使用建议


    应用场景:
    - 低电流整流:适用于需要高效整流的小功率电路。
    - 高效DC-DC转换:适合需要快速响应的电源管理应用。
    - 开关电源:可用于各种电源模块的设计中。
    使用建议:
    - 在设计电路时,确保散热措施到位,特别是在高负载条件下,以避免温度过高影响性能。
    - 注意使用带有标准焊盘的FR4印刷电路板(PCB),并确保焊盘面积适中,有助于热管理。
    - 确保正确的电气连接,避免短路和开路风险。

    兼容性和支持


    - 兼容性:与其他标准封装的同类电子元器件具有良好的兼容性,可直接替换使用。
    - 支持:制造商提供全面的技术支持和维护服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:长时间高负载工作后温度升高。
    解决方案:使用合适的散热片或增加散热孔,确保良好的空气流通。

    - 问题:焊接过程中出现焊接不牢固的情况。
    解决方案:遵循正确的焊接工艺,确保焊接点清洁且足够温度,使用适当的焊料。

    - 问题:频繁出现过电流情况。
    解决方案:检查电路设计,确认电流限制和保护机制是否设置得当。

    总结和推荐


    综合评估:Nexperia RB520CS3002L是一款高性能、高可靠性的低VF MEGA肖特基势垒整流器。其独特的技术和广泛的应用范围使其在市场上具备很强的竞争力。
    推荐:强烈推荐用于低电流整流和高效电源管理的电路设计。其优异的性能和广泛的适用性使其成为该领域的理想选择。无论是在汽车电子还是其他对可靠性和效率要求较高的应用场景中,这款产品都能发挥出色的表现。

RB520CS3002LZ参数

参数
配置 -
If - 正向电流 200mA
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
通用封装 DFN-1006-2
安装方式 贴片安装
包装方式 卷带包装

RB520CS3002LZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

RB520CS3002LZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA RB520CS3002LZ RB520CS3002LZ数据手册

RB520CS3002LZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.3322
10+ $ 0.1609 ¥ 1.3598
500+ $ 0.0732 ¥ 0.6186
1000+ $ 0.0622 ¥ 0.5203
2000+ $ 0.0552 ¥ 0.4616
5000+ $ 0.0475 ¥ 0.3978
库存: 9968
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.33
