PSC1065KQ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 10A TO-220 通孔安装
供应商型号: 219345
供应商: 海外现货
标准整包数: 1

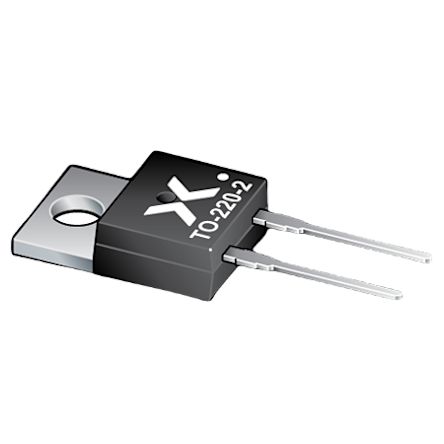

NEXPERIA 整流二极管/整流桥 PSC1065KQ

PSC1065KQ概述

    # Nexperia PSC1065K: A High-Performance 650 V, 10 A SiC Schottky Diode

    1. 产品简介

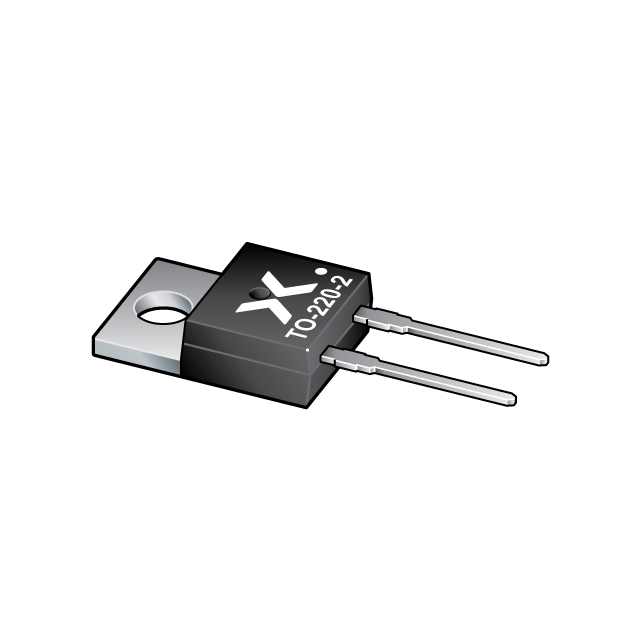

    Nexperia推出的PSC1065K是一款先进的硅碳化物(SiC)肖特基二极管,专为超高性能、低损耗及高效率的功率转换应用而设计。该二极管封装于Real-2-Pin(R2P)TO-220-2(SOT8021)通孔式功率塑料封装中。其卓越的特性包括温度独立的电容关断、零反向恢复开关行为以及出色的品质因数(Qc × VF)。此外,合并PIN肖特基(MPS)结构显著提升了瞬态浪涌电流能力,使其更加耐用。
    主要功能:
    - 零正向及反向恢复
    - 温度独立的快速平稳开关性能
    - 出色的品质因数(Qc × VF)
    - 高瞬态浪涌能力
    应用领域:
    PSC1065K广泛应用于开关模式电源(SMPS)、AC-DC与DC-DC转换器、电池充电基础设施、服务器与电信电源、不间断电源(UPS)以及光伏逆变器等领域。

    2. 技术参数


    以下是PSC1065K的主要技术参数:
    | 符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDC | 直流阻断电压 | - | 650 | - | - | V |
    | IF | 正向电流 | δ = 1;Tc ≤ 126°C | - | - | 10 | A |
    | QC | 总电容充放电 | VR = 400V,dIF/dt = 200A/μs | - | 22 | - | nC |
    极限值:
    | 符号 | 参数名称 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | VRRM | 反复峰值反向电压 | - | - | 650 | V |
    | IF | 非重复峰值正向电流 | tp = 10ms,Tc = 150°C | - | 42 | A |

    3. 产品特点和优势


    PSC1065K具有以下独特功能和优势:
    - 零正向及反向恢复:消除传统硅二极管的恢复损耗,提高效率。
    - 温度独立的快速开关性能:确保设备在各种环境下的稳定运行。
    - 出色的品质因数(Qc × VF):兼顾低导通损耗和高耐压性能。
    - 高浪涌能力:可承受高达440A的脉冲电流。
    - 小型化设计:适合高功率密度的系统设计。
    - 降低EMI:减少电磁干扰,优化系统设计。

    4. 应用案例和使用建议


    应用案例:
    1. 开关模式电源(SMPS):用于高效能的DC-DC转换器。
    2. 电池充电器:用于大功率电池充电设备,例如服务器电源。
    3. 光伏逆变器:实现高效的能量转换。
    使用建议:
    - 在高温环境下使用时,需注意散热设计,避免超过最大结温175°C。
    - 系统中采用多颗PSC1065K并联时,确保均流设计,避免单点过热。

    5. 兼容性和支持


    PSC1065K的TO-220-2封装设计与市面上多数TO-220基础电路板完全兼容,便于直接替换传统硅二极管。Nexperia提供全面的技术支持,包括产品选型指导、样品供应及长期供货保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向导通电压过高 | 检查散热设计,降低工作温度 |
    | 反向漏电流过大 | 更换符合规格的测试设备,确保测量准确性 |
    | 开关频率异常波动 | 检查外围电路设计,优化布局 |

    7. 总结和推荐


    综合评估:
    PSC1065K凭借其高效率、低损耗和出色的开关性能,在功率转换应用中表现出色。其零恢复特性尤其适用于高频和高功率密度的场景,是替代传统硅二极管的理想选择。
    推荐结论:
    强烈推荐PSC1065K作为现代功率转换应用的核心元器件。其高可靠性、良好的性价比以及广泛的适用性使其成为市场上的优秀选择。
    了解更多请访问: [http://www.nexperia.com](http://www.nexperia.com)
    联系销售办公室: [salesaddresses@nexperia.com](mailto:salesaddresses@nexperia.com)
    © Nexperia B.V. 2023. All rights reserved

PSC1065KQ参数

参数
If - 正向电流 10A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 TO-220
安装方式 通孔安装
包装方式 卷带包装

PSC1065KQ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSC1065KQ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PSC1065KQ PSC1065KQ数据手册

PSC1065KQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
