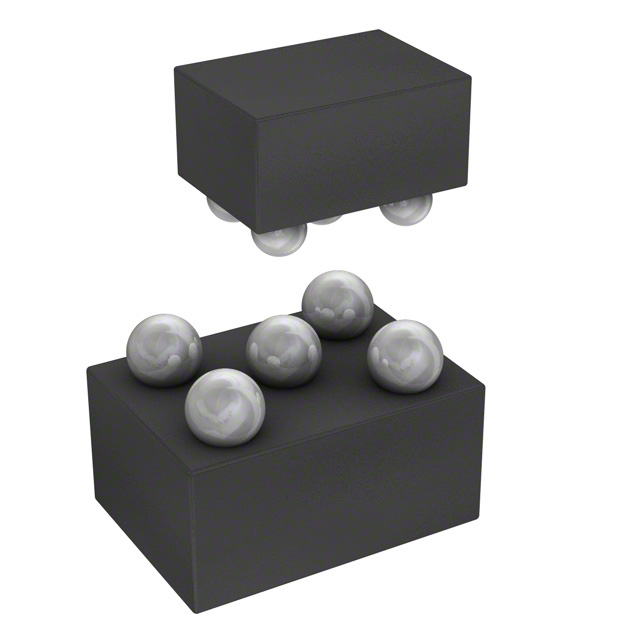

PESD1USB3SZ

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: NexperiaESD保护二极管, 贴片安装, WLCSP封装, 最小击穿电压 6V
供应商型号: PESD1USB3SZ
供应商: 云汉优选
标准整包数: 1
NEXPERIA TVS二极管/ESD抑制器 PESD1USB3SZ

PESD1USB3SZ概述

    Nexperia PESDxUSB3S 系列:用于差分数据线的静电保护

    1. 产品简介


    产品类型:PESDxUSB3S系列是专为高灵敏度系统设计的静电放电(ESD)保护装置,适用于一个、两个或三个差分通道的数据线路。此系列产品在智能手机、平板电脑及USB接口等方面得到广泛应用。
    主要功能:在高达±15 kV的接触放电和±15 kV的空气放电条件下提供静电保护。这些保护措施旨在保护敏感系统免受静电冲击的损害,例如芯片上的系统(SoCs)。
    应用领域:主要应用于智能手机、USB3.1、USB2.0、HDMI2.0、HDMI1.4、MIPI D-PHY相机串行接口(CSI)、显示器串行接口(DSI)等。

    2. 技术参数


    - 工作电压:-0.5 V至5 V
    - 峰值脉冲电流:-8 A 至 8 A
    - 存储温度:-40°C 至 +125°C
    - 封装:WLCSP5(1个通道)、WLCSP10(2个通道)、WLCSP15(3个通道)

    3. 产品特点和优势


    - 兼容性:与PCMFxUSB3S通用模式滤波器兼容,可以在同一封装下切换使用。
    - 高级ESD保护:采用TrEOS保护过程,具有非常高的系统级ESD鲁棒性。
    - 行业标准封装:提供WLCSP5、WLCSP10 和 WLCSP15 封装,以实现最小的板载面积。

    4. 应用案例和使用建议


    - USB Type-C 接口保护:如图所示,PESD1USB3S可用于USB Type-C连接器评估卡上差分数据线的保护,确保线路长度一致、布线直接和最佳的ESD防护位置。
    - 设计注意事项:进行电路板设计时,要特别注意阻抗匹配和信号耦合。避免将保护信号线连接到无限电流源,如电池。

    5. 兼容性和支持


    - 兼容性:本产品可与多种电子元器件或设备兼容,特别是在需要高级ESD保护的应用中。
    - 技术支持:Nexperia提供了详尽的技术文档和支持,用户可以在其官方网站获取更多相关信息。

    6. 常见问题与解决方案


    - 问题1:如何确保在高温环境下正常工作?
    - 解决方案:确保产品在规定的温度范围内使用,通常为-40°C至+125°C。

    - 问题2:如何防止因ESD冲击导致的故障?
    - 解决方案:合理布局电路板并使用适当的防护元件。确保所有输入和输出都连接到地。

    7. 总结和推荐


    优点总结:
    - 高级别的ESD保护能力
    - 兼容性强且设计灵活
    - 适用于多种电子设备
    - 超过行业标准的性能参数
    推荐:由于其强大的ESD防护能力和广泛的适用范围,Nexperia的PESDxUSB3S系列非常适合那些对ESD保护要求较高的电子设备,特别是智能手机、平板电脑和高性能计算机等。综上所述,强烈推荐使用该产品。

PESD1USB3SZ参数

参数
峰值脉冲电流 7A
峰值脉冲功率 -
极性 -
工作电压 5V
箝位电压 -
击穿电压 6V
长*宽*高 1.22mm(长度)*380μm(高度)
通用封装 UFBGA-5,WLCSP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PESD1USB3SZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD1USB3SZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD1USB3SZ PESD1USB3SZ数据手册

PESD1USB3SZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
