BZA962AVL,115

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 6.51V 单向 6W 850mA 4V 5.89V SOT-665 贴片安装 1.7mm(长度)*6.35mm(高度)
供应商型号: AV-S-PHSBZA962AVL115
供应商: Avnet
标准整包数: 4000

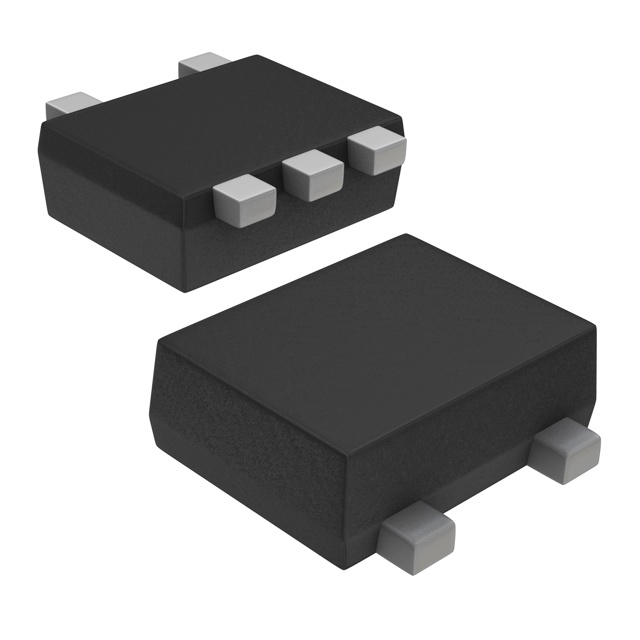

NEXPERIA TVS二极管/ESD抑制器 BZA962AVL,115

BZA962AVL,115概述

    BZA900AVL 系列四通道低电容ESD抑制器技术手册

    1. 产品简介


    BZA900AVL系列是来自Nexperia公司的四通道低电容瞬态电压抑制器(TVS)二极管,采用SOT665表面贴装封装。这款产品主要用于通信系统、计算机及其外设、音频和视频设备等领域,能够提供有效的静电放电(ESD)保护。

    2. 技术参数


    技术规格:
    - 封装:SOT665(5引脚)
    - 工作电流:IZ = - mA
    - 连续正向电流:IF = - 200 mA
    - 非重复性峰值正向电流:IFSM = - 3.5 A
    - 总功耗:Ptot = - 335 mW
    - 非重复性峰值反向功率:PZSM = - 6 W
    - 存储温度范围:Tstg = -65 ~ +150°C
    - 结温范围:Tj = - 150°C
    - 热阻抗:
    - Rth j-a = 370 K/W
    - Rth j-s = 135 K/W(单个二极管负载)
    - Rth j-s = 125 K/W(所有二极管加载)
    电气特性:
    - 正向电压:VF = - 1.2 V(IF = 200 mA)
    - 反向电流:IR = 200 nA(BZA956AVL)、100 nA(BZA962AVL)、20 nA(BZA968AVL)
    - 工作电压:VZ = 5.32 ~ 5.88 V(BZA956AVL)、6.2 ~ 6.51 V(BZA962AVL)、6.8 ~ 7.14 V(BZA968AVL)
    - 差分电阻:rdif = 200 Ω(BZA956AVL)、150 Ω(BZA962AVL)、100 Ω(BZA968AVL)
    - 温度系数:SZ = 1.3 ~ 2.9 mV/K
    - 电容:Cd = 22 ~ 28 pF(f = 1 MHz,VR = 0 V)

    3. 产品特点和优势


    BZA900AVL系列的主要特点和优势如下:
    - 低电容:能够减少高频信号传输中的损耗。
    - 低漏电流:有助于提高系统的稳定性和可靠性。
    - 通用阳极配置:简化电路设计,降低成本。
    - 符合严格的ESD标准:IEC 61000-4-2和MIL-Std 883测试通过。

    4. 应用案例和使用建议


    应用案例:
    - 计算机接口保护:如图7所示,可用于键盘、终端、打印机等设备的输入端口保护。
    - 微处理器保护:如图8所示,用于RAM、ROM、CPU等关键部件的保护。
    使用建议:
    - 将抑制器尽量靠近输入端或连接器放置。
    - 最小化导线长度以减少寄生电感。
    - 避免并行信号路径以减少干扰。
    - 减少印刷电路板的环路面积。
    - 缩短瞬态返回路径到接地的距离。
    - 避免使用共享瞬态返回路径到共同接地节点。

    5. 兼容性和支持


    BZA900AVL系列与多种电子设备兼容,适合应用于计算机、通信系统及消费电子产品中。对于技术支持和售后服务,用户可以通过官方联系方式(salesaddresses@nexperia.com)获取帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 设备过热:检查散热措施是否足够。
    2. 信号质量下降:确认连接良好,避免信号干扰。
    3. 电压波动:调整电源供应确保电压稳定。
    解决方案:
    1. 确保适当的散热措施。
    2. 使用屏蔽线缆和正确接地。
    3. 检查电源线路并确保其稳定性。

    7. 总结和推荐


    总体而言,BZA900AVL系列是一款高效的ESD抑制器,具有低电容、低漏电流等特点,在各种应用中表现出色。其独特的设计使其在市场上具有很强的竞争优势。对于需要高性能ESD保护的应用场合,强烈推荐使用BZA900AVL系列。

BZA962AVL,115参数

参数
工作电压 6.51V
箝位电压 4V
击穿电压 5.89V
峰值脉冲电流 850mA
峰值脉冲功率 6W
极性 单向
长*宽*高 1.7mm(长度)*6.35mm(高度)
通用封装 SOT-665
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BZA962AVL,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZA962AVL,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA BZA962AVL,115 BZA962AVL,115数据手册

BZA962AVL,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0763 ¥ 0.675
12000+ $ 0.0756 ¥ 0.6692
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2700
