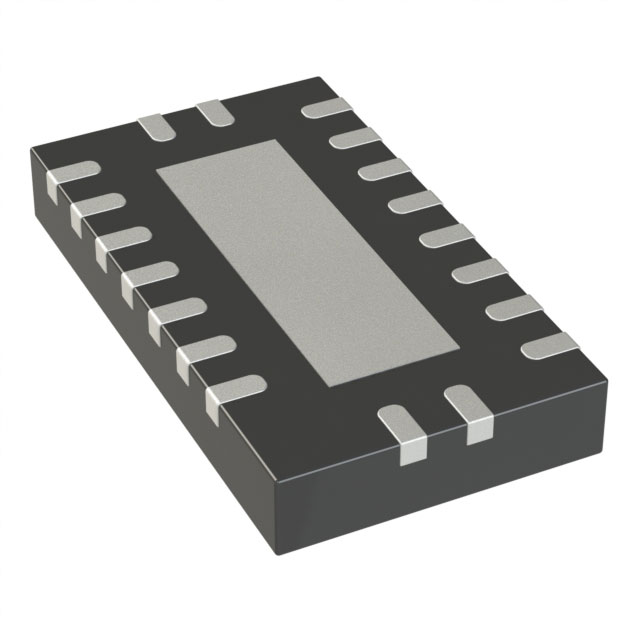

74AHC245BQ,115

厂牌: NEXPERIA
产品描述: 4μA 非反相 三态 1 8 2V 5.5V 8mA Non-Inverting,Transceiver 8mA DHVQFN-20 贴片安装,黏合安装 4.5mm*2.5mm*900μm
供应商型号: AV-E-74AHC245BQ,115
供应商: Avnet
标准整包数: 3000
NEXPERIA 缓冲器/驱动器/收发器 74AHC245BQ,115

74AHC245BQ,115概述


    产品简介


    74AHC245 和 74AHCT245 是一款高性能的Si-gate CMOS设备,属于八位双向总线收发器。它们配备了非反相三态总线兼容输出,在发送和接收方向都有效。这两个型号的主要特点包括一个易于级联的输出使能输入(OE)和一个用于控制发送和接收方向的方向控制输入(DIR)。通过OE输入,可以有效地隔离总线,从而实现灵活的总线管理。

    技术参数


    - 电气特性:平衡传播延迟;所有输入具有施密特触发器作用;输入电压接受高于VCC的电压。
    - 封装选项:提供多种封装选择,包括SO20、TSSOP20和DHVQFN20。
    - 工作温度范围:−40°C 至 +85°C 和 −40°C 至 +125°C。
    - 额定电压:74AHC245:2.0V至5.5V;74AHCT245:4.5V至5.5V。
    - 典型传播延迟:
    - 74AHC245:3.5ns至7.5ns(CL=15pF),5.0ns至9.5ns(CL=50pF)
    - 74AHCT245:3.5ns至7.7ns(CL=15pF),4.5ns至8.7ns(CL=50pF)

    产品特点和优势


    74AHC245 和 74AHCT245 的主要优势在于其高可靠性,这得益于其高达2000V的人体模型ESD保护(HBM EIA/JESD22-A114E)和超过1000V的充电设备模型保护(CDM EIA/JESD22-C101C)。这些特性使得该产品在各种苛刻环境下仍能稳定运行。此外,多封装选项和广泛的温度范围也大大增强了其应用灵活性。

    应用案例和使用建议


    该芯片广泛应用于各类数字电路中,例如微处理器接口、外设接口和总线扩展等。对于设计者来说,可以根据实际需求选择不同封装形式的产品。例如,TSSOP20封装适用于空间受限的应用,而SO20封装则适合标准的电路板布局。
    使用建议:为了确保最佳性能,设计者应在设计初期就考虑总线的匹配负载电容。同时,考虑到芯片对ESD的敏感性,应在PCB设计时加入ESD防护措施,如TVS二极管。

    兼容性和支持


    74AHC245 和 74AHCT245 与市场上主流的总线协议兼容,能够轻松集成到现有的系统中。此外,Nexperia公司提供了详尽的技术文档和支持服务,以帮助客户进行产品选型和技术验证。

    常见问题与解决方案


    - 问题1:如何正确配置OE引脚?
    - 解答:将OE引脚设置为低电平,可以启用芯片的所有输出,反之,则使输出处于高阻态。

    - 问题2:如何应对芯片过热问题?
    - 解答:可以通过增加散热片或采用更低的工作电压来降低功耗和减少热量产生。同时,确保工作环境温度不超过规定范围。

    总结和推荐


    74AHC245 和 74AHCT245 高速且可靠的性能使其成为数字电路设计中的理想选择。无论是在工业控制还是消费电子领域,这两款产品都能提供出色的性能和稳定性。因此,强烈推荐在相关项目中选用这些型号。

74AHC245BQ,115参数

参数
极性 非反相
Iq-静态电流 4μA
元件数量 1
每元件位数 8
输入类型 -
低电平输出电流 8mA
输出数量 -
输入数量 -
高电平输出电流 8mA
输出类型 三态
最大工作供电电压 5.5V
最小工作供电电压 2V
逻辑功能 Non-Inverting,Transceiver
长*宽*高 4.5mm*2.5mm*900μm
通用封装 DHVQFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AHC245BQ,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AHC245BQ,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74AHC245BQ,115 74AHC245BQ,115数据手册

74AHC245BQ,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.255 ¥ 2.2185
9000+ $ 0.253 ¥ 2.2008
30000+ $ 0.2509 ¥ 2.183
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6655.5
