74AUP1T34GW

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Nexperia 逻辑电平转换器, TSSOP封装, 5引脚
供应商型号: 74AUP1T34GW
供应商: 国内现货
标准整包数: 3000

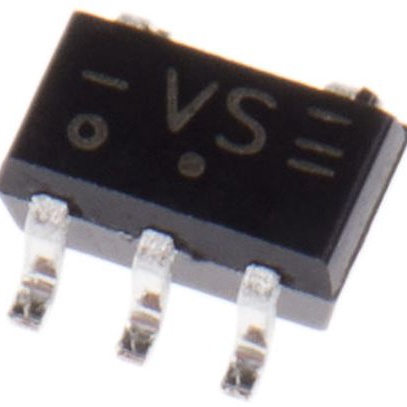

NEXPERIA 电平转换器 74AUP1T34GW

74AUP1T34GW概述

    Nexperia 74AUP1T34:低功耗双电源翻译缓冲器

    产品简介


    Nexperia 74AUP1T34是一款低功耗双电源翻译缓冲器,具有两组独立的供电电压。输入端A与VCC(A)相连,输出端Y则与VCC(Y)相关联。这两组供电电压可以在1.1V至3.6V之间任意选择,这使得该器件能够实现各种电压节点之间的通用低压接口。其主要功能是进行信号传输和电平转换,适用于多种电路设计中。

    技术参数


    - 供电范围:VCC(A) 和 VCC(Y) 的电压范围均为1.1V到3.6V。
    - 电源电流:最大静态电流为0.9μA(典型值为0.5μA)。
    - 温度范围:工作温度范围为-40°C到+125°C。
    - 动态性能:在5pF负载电容下,传播延迟时间(tpd)随VCC(Y)电压的变化而不同。例如,在VCC(Y)=3.0V至3.6V范围内,tpd典型值为2.9ns(最坏情况下为5.5ns)。
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | tpd @ VCC(Y) = 3.0V~3.6V, CL=5pF | 1.4ns | 2.9ns | 5.5ns |
    - 其他参数:该器件具有高噪声抑制能力,符合JEDEC标准,并且拥有良好的ESD防护性能(HBM > 5000V,MM > 200V,CDM > 1000V)。

    产品特点和优势


    1. 宽电压范围:1.1V至3.6V的供电范围使其适用于多种应用场景。
    2. 低功耗:即使在3.6V的最大供电电压下,静态电流仅为0.9μA,表现出色的能效比。
    3. 抗噪声能力强:通过内置的施密特触发器机制,使得电路对输入信号的上升沿和下降沿具有很强的容忍度。
    4. 高性能的ESD防护:符合严格的JEDEC标准,确保长期可靠运行。
    5. 多样化的封装选项:包括TSSOP5、XSON6等多种封装形式,便于根据不同的应用需求选择合适的封装类型。

    应用案例和使用建议


    - 使用场景:广泛应用于各种数字电路系统中,如汽车电子、工业控制和消费电子产品。
    - 使用建议:在高噪声环境下使用时,建议外部增加滤波电路以进一步提高系统的稳定性和可靠性。同时,在低温或高温环境中使用时,需注意其工作参数的变化,必要时进行温度补偿。

    兼容性和支持


    - 兼容性:该器件具有非常高的通用性,可以轻松集成到现有的多种电路板设计中,只需注意匹配对应的电压供应即可。
    - 技术支持:Nexperia提供了详尽的技术文档和及时的技术支持服务,帮助用户快速解决问题并优化系统设计。

    常见问题与解决方案


    1. 问题:如何确定最佳的供电电压?
    - 解决方案:根据具体的应用需求和电路的工作条件,可以选择最合适的供电电压组合。通常,建议使用1.8V或3.3V作为常用的供电电压。
    2. 问题:在极端温度条件下,器件性能会有何变化?
    - 解决方案:建议参考数据手册中的极限参数表,针对特定温度范围内的变化进行适当的测试和校准。

    总结和推荐


    Nexperia 74AUP1T34以其宽泛的工作电压范围、出色的低功耗表现以及强大的抗干扰能力,在众多应用场景中展现出极佳的适用性和可靠性。其灵活的封装选项也为工程师们提供了更多的设计自由度。总体而言,这是一款非常适合用于现代电子设备中的高性能缓冲器,值得在多种项目中进行尝试和使用。

74AUP1T34GW参数

参数
每个电路的通道数 -
最小工作供电电压 1.1V
输入信号类型 -
输出类型 单端
电路数量 -
最大工作供电电压 3.6V
输出信号类型 -
电压- VCCB -
电压- VCCA -
转换器类型 -
传播延迟时间 33.5ns
通道类型 单向
数据速率 -
2.25mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 TSSOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

74AUP1T34GW厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AUP1T34GW数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74AUP1T34GW 74AUP1T34GW数据手册

74AUP1T34GW封装设计

查看详情并下载
Symbol
Footprint
3D Model
