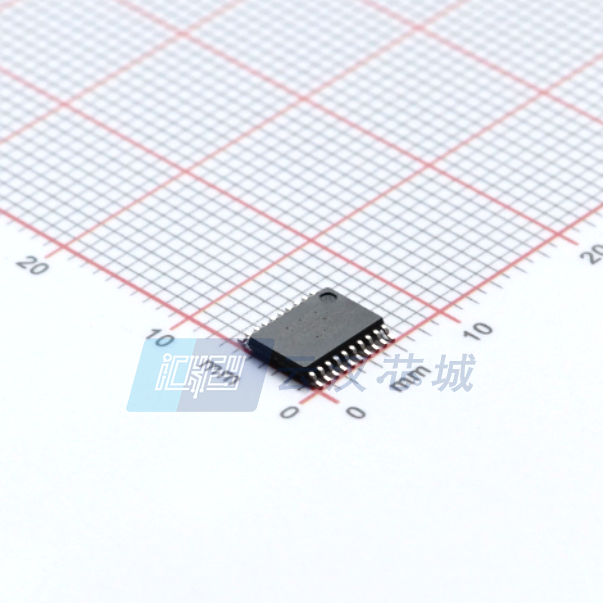

74HC541PW,118

厂牌: NEXPERIA
产品描述: Nexperia 缓冲器和线路驱动器, TSSOP封装, 20引脚, 8位
供应商型号: 30C-74HC541PW,118 20-TSSOP
供应商: 云汉优选
标准整包数: 1
NEXPERIA 缓冲器/驱动器/收发器 74HC541PW,118

74HC541PW,118概述

    74HC541; 74HCT541 八位非反相缓冲/线路驱动器

    产品简介


    74HC541 和 74HCT541 是八位非反相缓冲器/线路驱动器,带有三态输出。这两种器件分别具有两种输出使能输入(OE1 和 OE2),当输入端为高电平时,输出会进入高阻抗的关闭状态。输入端配备了钳位二极管,可以使用电流限制电阻将输入电压提升到高于 VCC 的水平。

    技术参数


    - 输入电压范围:
    - 74HC541: CMOS 逻辑电平
    - 74HCT541: TTL 逻辑电平
    - 封装类型:
    - SO20 塑料小外形封装(SOIC)
    - SSOP20 塑料缩小小外形封装
    - TSSOP20 塑料薄缩小小外形封装
    - 温度范围:
    - -40°C 到 +125°C(SO20、SSOP20、TSSOP20)

    产品特点和优势


    - 非反相输出
    - 符合JEDEC标准7A
    - 静电保护:
    - HBM JESD22-A114F 超过 2000 V
    - MM JESD22-A115-A 超过 200 V
    - 多个封装选项
    - 工作温度范围广

    应用案例和使用建议


    这些器件广泛应用于数字电路设计中,作为缓冲器或线路驱动器来增强信号强度或传输能力。例如,在微处理器系统中,这些芯片常用于增加驱动能力,确保信号能够稳定传输至较长距离的组件。
    使用建议:
    - 确保所有输入都连接到有效的电压水平,避免悬空输入导致不必要的功耗或干扰。
    - 使用电流限制电阻以保护输入端不受高压影响。

    兼容性和支持


    这些器件可与其他CMOS和TTL器件兼容。厂商提供详细的文档和技术支持,确保用户在应用过程中得到充分的支持。

    常见问题与解决方案


    1. Q:如何确定正确的封装类型?
    - A: 选择封装时,需考虑具体的应用环境,如所需空间大小及热管理要求。对于大多数标准应用,SO20 封装通常足够。
    2. Q:在何种情况下需要使用 OE 输入?
    - A: 在不使用某个输出时,可以通过将 OE 设置为高电平,使该输出进入高阻抗状态,从而减少功耗和干扰。
    3. Q:如果工作环境温度超出推荐范围怎么办?
    - A: 如果工作环境温度超出推荐范围,可以考虑选择具有更宽工作温度范围的器件版本,或采取外部散热措施来控制工作温度。

    总结和推荐


    综上所述,74HC541 和 74HCT541 以其高可靠性、广泛的温度适应性和多种封装选择,在各类数字电路中发挥重要作用。尤其是它们在处理高电流和电压时表现出色,非常适合于需要强大驱动能力的场合。因此,强烈推荐这些器件用于需要稳定可靠性能的设计项目中。

74HC541PW,118参数

参数
每元件位数 8
Iq-静态电流 8μA
输出数量 8
元件数量 1
高电平输出电流 7.8mA
最大工作供电电压 6V
最小工作供电电压 2V
输出类型 三态
低电平输出电流 7.8mA
输入数量 8
输入类型 CMOS
逻辑功能 Buffer,Non-Inverting
极性 非反相
6.6mm(Max)
4.5mm(Max)
950μm(Max)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
