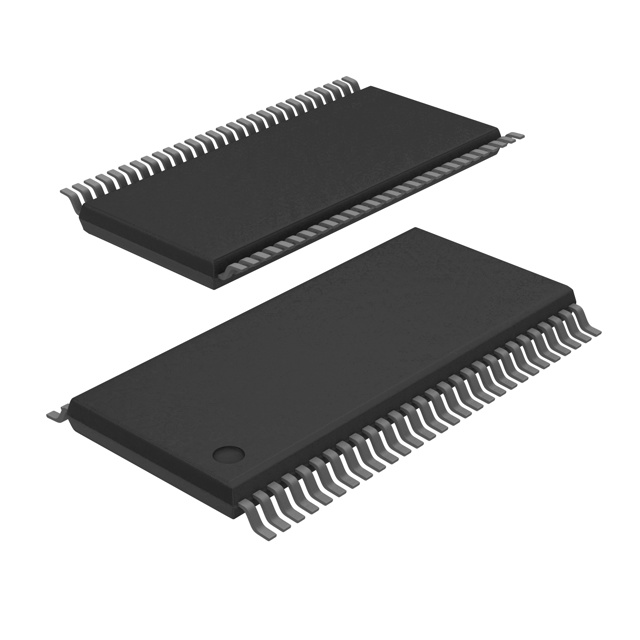

74ALVCH16841DGGS

产品分类: 锁存器
厂牌: NEXPERIA
产品描述: 40μA 2.5ns 非反相 三态 2 2.3V 3.6V 24mA D-Type Transparent Latch 2 24mA TSSOP-56 贴片安装
供应商型号: CY-74ALVCH16841DGGS
供应商: Avnet
标准整包数: 1
NEXPERIA 锁存器 74ALVCH16841DGGS

74ALVCH16841DGGS概述


    产品简介


    74ALVCH16841 是一款由Nexperia公司生产的20位总线接口D型锁存器,具备三态输出能力,适用于各种总线应用。这款锁存器包括两个10位的D型锁存单元,每个锁存单元拥有独立的数据输入端和三态输出端,通过Latch Enable (nLE) 和 Output Enable (nOE) 控制门来独立控制这两个锁存段。这种设计使其在复杂的数字系统中具有高度灵活性和可靠性。

    技术参数


    - 供电电压范围:1.2 V 至 3.6 V
    - 电源电流:最高100 mA
    - 输出电流:±24 mA(在VCC=3.0 V时)
    - 输出驱动能力:在85°C时,具备50Ω传输线的输出驱动能力
    - 静态输入电流:最高0.1 μA(对于VCC至GND的输入泄漏电流)
    - 传播延迟时间:低至1.0 ns(在VCC=2.3 V到2.7 V之间)
    - 总线保持电路:无需外部上拉或下拉电阻即可保持未使用的或浮动数据输入处于有效的逻辑电平状态
    - ESD保护:HBM超过2000 V;CDM超过1000 V
    - 环境温度范围:-40°C 至 +85°C
    - 封装形式:TSSOP56(塑料薄型缩小型SOP,56引脚)

    产品特点和优势


    74ALVCH16841 的独特之处在于其宽泛的供电电压范围,使得其能够适应多种不同的工作条件。它的低功耗CMOS架构和直接与TTL电平的接口使它非常适合用于需要低功耗和高性能的应用。同时,具备的总线保持电路和强大的ESD保护功能使其更加耐用可靠。此外,这款锁存器还符合JESD8-5、JESD8B/JESD36等标准,确保了良好的兼容性和标准化。

    应用案例和使用建议


    74ALVCH16841 主要应用于需要高速、低功耗和紧凑设计的总线接口应用中,例如计算机系统、工业自动化设备和消费电子产品中的信号处理单元。为了最大限度地提高其性能和稳定性,在实际应用中需要注意以下几个方面:
    1. 确保供电电压稳定且在1.2 V至3.6 V范围内。
    2. 由于其具备总线保持电路,可以有效避免外部电阻的使用,从而简化电路设计并减少占用空间。
    3. 在高湿度环境中使用时,需注意ESD保护措施,防止静电损害。

    兼容性和支持


    74ALVCH16841 可以轻松与其他常见的TTL和CMOS器件实现兼容,这使得它在复杂的多芯片模块设计中具有极高的可扩展性。Nexperia提供了详尽的技术文档和支持服务,确保用户能够高效利用这一产品的所有功能,包括技术规格、电路设计指南和故障排查指南。

    常见问题与解决方案


    1. 问题:供电电压超出限制
    - 解决方案:检查电源管理电路确保供电电压在规定的范围内。
    2. 问题:输出信号不稳定
    - 解决方案:确认输出使能(nOE)控制正确,确保信号没有被错误地置于高阻态。
    3. 问题:ESD损坏
    - 解决方案:使用适当的ESD保护措施,如在敏感引脚处添加ESD防护二极管。

    总结和推荐


    综上所述,74ALVCH16841 凭借其宽泛的工作电压范围、出色的低功耗特性和强大的ESD保护能力,在众多应用场景中展现出色的表现。其独特的总线保持电路和优秀的兼容性使其成为高性能、低成本的优选总线接口解决方案。因此,强烈推荐在相关应用中采用此款锁存器,以满足设计需求并确保系统的稳定性和可靠性。

74ALVCH16841DGGS参数

参数
电路数量 2
极性 非反相
最小工作供电电压 2.3V
传播延迟时间 2.5ns
低电平输出电流 24mA
最大工作供电电压 3.6V
输出类型 三态
高电平输出电流 24mA
逻辑系列 -
Iq-静态电流 40μA
逻辑功能 D-Type Transparent Latch
独立电路 2
通用封装 TSSOP-56
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装
