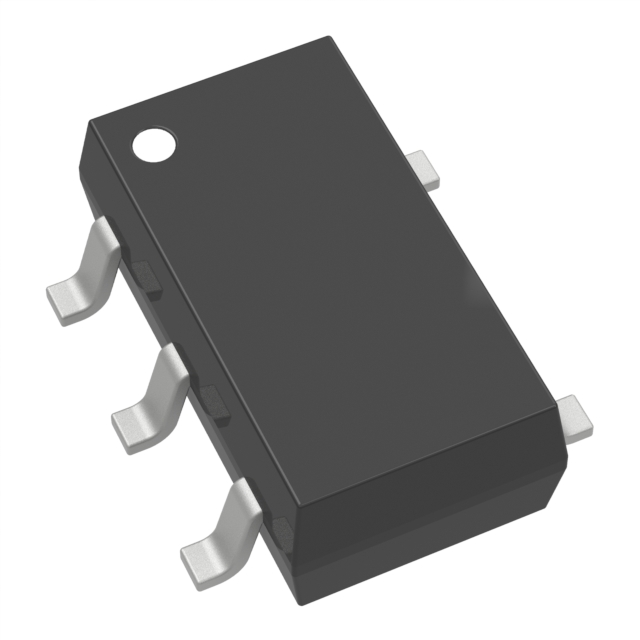

74AHC1G17GWH

厂牌: NEXPERIA
产品描述: 1mA 非反相 1 1 1 1 2V 5.5V 8mA Buffer,Non-Inverting 施密特触发器 8mA TSSOP-5 贴片安装,黏合安装
供应商型号: AV-S-74AHC1G17GWH
供应商: Avnet
标准整包数: 3000
NEXPERIA 缓冲器/驱动器/收发器 74AHC1G17GWH

74AHC1G17GWH概述


    产品简介


    产品类型:74AHC1G17 和 74AHCT1G17 是单个缓冲器,具备施密特触发输入。这些器件允许在混合电压环境中作为电平转换器使用。
    主要功能:它们拥有过压耐受输入特性,可承受更高的静电放电(ESD)冲击。AHC 器件具有 CMOS 输入切换水平,供电电压范围为2V至5.5V。AHCT 器件则具有 TTL 输入切换水平,供电电压范围为4.5V至5.5V。
    应用领域:广泛应用于波形和脉冲整形、无稳态多谐振荡器和单稳态多谐振荡器等领域。

    技术参数


    - 输入/输出电压范围:0 至 5.5 V
    - 电源电压范围:
    - 74AHC1G17:2.0 V 至 5.5 V
    - 74AHCT1G17:4.5 V 至 5.5 V
    - 静态输出电压:
    - 高电平输出电压 (VOH):不同温度范围下不同电压值
    - 低电平输出电压 (VOL):不同温度范围下不同电压值
    - 电源电流:
    - ICC(供应电流):最大值为 75 mA
    - 传播延迟时间 (tpd):
    - 不同电源电压和负载条件下不同延迟值
    - 输入泄漏电流 (II):
    - 最大值为 2.0 μA
    - 总功率消耗 (Ptot):
    - 存储温度范围内的最大值为 250 mW

    产品特点和优势


    - 对称输出阻抗
    - 高噪声容限
    - 强大的静电放电保护:
    - HBM JESD22-A114E 超过 2000 V
    - MM JESD22-A115-A 超过 200 V
    - CDM JESD22-C101C 超过 1000 V
    - 低功耗
    - 平衡的传播延迟

    应用案例和使用建议


    应用案例:
    - 波形和脉冲整形
    - 无稳态多谐振荡器
    - 单稳态多谐振荡器
    使用建议:
    - 在设计电路时需要考虑输入上升和下降时间,避免额外的功耗。
    - 使用推荐的电源电压范围以确保最佳性能。

    兼容性和支持


    - 兼容性:74AHC1G17 和 74AHCT1G17 可以与其他 AHC 和 AHCT 系列的器件配合使用。
    - 支持:厂商提供详尽的技术文档和支持服务,用户可通过当地销售办事处获取更多信息。

    常见问题与解决方案


    - 问题1:如何确定器件的工作温度范围?
    - 解决方案:参考技术手册中推荐的操作条件,工作温度范围为 -40°C 至 +125°C。

    - 问题2:如何计算额外的功耗?
    - 解决方案:根据手册中的公式 Padd = fi × (tr × ΔICC(AV) + tf × ΔICC(AV)) × VCC 进行计算。

    总结和推荐


    总结:
    74AHC1G17 和 74AHCT1G17 是高性能的单缓冲器,拥有出色的静态和动态特性,适合多种应用场景。其强大的静电放电保护和低功耗使其在市场上具有较强的竞争力。
    推荐:
    鉴于其出色的功能和广泛应用范围,强烈推荐在需要高性能单缓冲器的应用中采用此器件。对于需要严格控制功耗和静电放电的应用场景,这款器件将是理想的选择。

74AHC1G17GWH参数

参数
逻辑功能 Buffer,Non-Inverting
极性 非反相
输入数量 1
输出类型 -
最大工作供电电压 5.5V
元件数量 1
最小工作供电电压 2V
输入类型 施密特触发器
每元件位数 1
低电平输出电流 8mA
高电平输出电流 8mA
Iq-静态电流 1mA
输出数量 1
2.25mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 TSSOP-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHC1G17GWH厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
