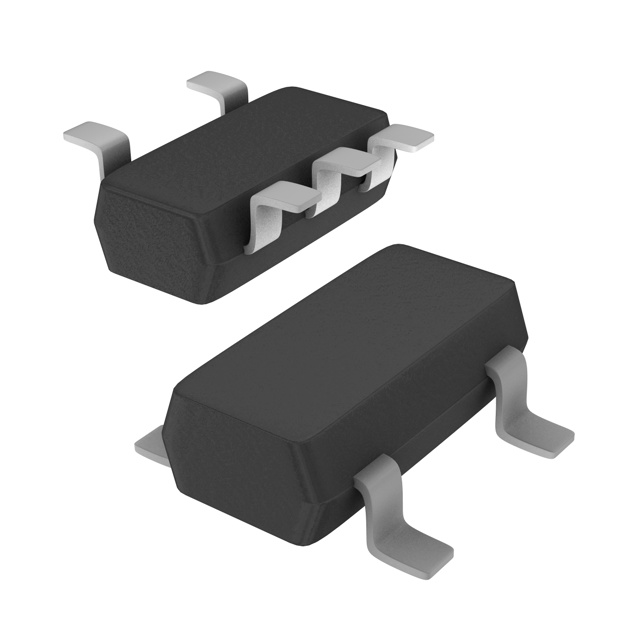

74LVC1G04GV,125

产品分类: 其他逻辑器件
厂牌: NEXPERIA
产品描述: Nexperia 反相器, SC-74A封装, 表面贴装
供应商型号: 30C-74LVC1G04GV,125 SC-74A
供应商: 国内现货
标准整包数: 1
NEXPERIA 其他逻辑器件 74LVC1G04GV,125

74LVC1G04GV,125概述

    74LVC1G04 单路非门

    产品简介


    74LVC1G04 是一款由 Nexperia 生产的单路非门(单通道反相器),它具有一个数据输入端口和一个数据输出端口。此器件适用于广泛的应用范围,尤其是那些需要在不同电压水平之间进行转换的情况。由于其高输入耐压能力(5 V),它可以用于连接多种不同电压的逻辑设备,如 TTL 和 5 V 逻辑设备。此外,74LVC1G04 配备了施密特触发器,以提高电路对缓慢上升或下降沿信号的容忍度。

    技术参数


    - 供电电压范围: 1.65 V 至 5.5 V
    - 输入耐压: -0.5 V 至 +6.5 V
    - 输出耐压: -50 mA 至 +50 mA
    - 输出驱动电流: ±24 mA(@ 3.0 V)
    - 噪声免疫: 高
    - 输入电容: 最大 5 pF
    - 存储温度范围: -65°C 至 +150°C
    - 功耗: 根据封装类型不同,在某些条件下最大功耗可达 250 mW 或 150 mW
    - 工作温度范围: -40°C 至 +125°C
    - 包装类型: 多种 SOT 封装,具体见表 3

    产品特点和优势


    - 宽泛的工作电压范围: 支持从 1.65 V 到 5.5 V 的电压范围,非常适合用于多种电压环境下的应用。
    - 5 V 耐压输入: 便于与各种 5 V 逻辑设备进行接口通信。
    - 高噪声抑制: 具备高输入噪声抑制能力,提高了系统的可靠性和稳定性。
    - 紧凑封装选项: 提供多种小型封装,适合空间有限的应用场合。
    - 热增强设计: 通过增强散热性能,确保在高温环境下仍能正常工作。
    - 符合行业标准: 符合JEDEC标准,确保产品的兼容性和一致性。

    应用案例和使用建议


    74LVC1G04 广泛应用于数字电路的设计和嵌入式系统中,可以作为信号反相器使用。例如,在一个使用不同电压的复杂数字电路中,它可以用来将信号从 3.3 V 环境转换到 5 V 环境,从而实现无缝的数据传输。使用时建议关注供电电压和工作温度范围,以确保最佳的性能和可靠性。对于复杂的电路布局,注意电路板上的布局设计和走线长度,以避免信号干扰。

    兼容性和支持


    - 兼容性: 可以与多种不同类型的 TTL 和 CMOS 设备配合使用,适用于需要不同电压水平信号转换的场景。
    - 技术支持: Nexperia 提供详尽的技术文档和支持,有助于用户快速上手并解决问题。如有任何疑问,可以联系 Nexperia 官方客服获取更多帮助。

    常见问题与解决方案


    - 问题 1: 在电路测试中发现输出信号不稳定。
    - 解决方案: 检查电源电压是否在指定范围内,同时确认负载是否过大。此外,考虑检查是否有噪声干扰。

    - 问题 2: 在低温环境下,电路无法正常工作。
    - 解决方案: 检查环境温度是否超出了产品的工作温度范围(-40°C 至 +125°C)。如果温度过低,考虑使用加热装置来维持合适的操作温度。

    总结和推荐


    74LVC1G04 单路非门凭借其宽泛的工作电压范围、高输入耐压能力和紧凑的封装,成为数字电路设计中的理想选择。它的广泛适用性和可靠性使其在市场上具有很强的竞争力。尽管价格可能略高于一些简单的反相器,但考虑到其高性能和灵活性,这款器件是值得推荐的。无论是在实验室测试还是在最终产品的生产过程中,它都能提供稳定的性能表现。

74LVC1G04GV,125参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
3.1mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SC-74A
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

74LVC1G04GV,125厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
