PCMF1HDMI2SZ

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: EMI Filter Low Pass RC-Circuit Flat Style SMD T/R
供应商型号: 1727-2505-2-ND
供应商: Digi-Key
标准整包数: 1
NEXPERIA TVS二极管/ESD抑制器 PCMF1HDMI2SZ

PCMF1HDMI2SZ概述

    Nexperia PCMFXHDMI2S系列:高性能共模EMI滤波器

    1. 产品简介


    Nexperia PCMFXHDMI2S系列是一种集成静电放电(ESD)保护的共模电磁干扰(EMI)滤波器,适用于单通道、双通道和三通道差分信号传输。这些器件旨在为每条通道上的高速差分信号提供低插入损耗,同时抑制不必要的共模信号。
    每个差分通道包含两个耦合的信号线,通过集成的线圈实现耦合。二极管可为下游组件提供高达±15kV的静电放电保护。

    2. 技术参数


    以下是PCMFXHDMI2S系列的主要技术规格:
    - 支持的电气特性
    - 输入电压:-0.5 V 至 5 V
    - 静电放电电压:接触放电 ±15 kV
    - 峰值脉冲电流:77 A
    - 存储温度范围:-40°C 至 +125°C
    - 环境温度范围:-40°C 至 +85°C
    - 频率特性
    - 共模插入损耗(S21cc):
    - 800 MHz时:-12 dB
    - 1.7 GHz时:-21.5 dB
    - 3 GHz时:-31.5 dB
    - 差分模式插入损耗(S21dd):
    - 1 MHz时:0.3 dB
    - -3dB截止频率:6 GHz

    3. 产品特点和优势


    PCMFXHDMI2S系列具有如下优势:
    - 多通道选择:提供单通道、双通道和三通道选项,适用于多种应用需求。
    - 高ESD保护:静电放电保护最高可达±15kV,符合IEC 61000-4-2标准。
    - 出色的共模抑制能力:广泛频率范围内的共模信号抑制效果优异。
    - 优越的RF性能:相比其他集成滤波器或带有外部ESD保护的离散滤波器,RF性能更佳。
    - 极高的对称性:通道对之间具有极高的对称性。
    - 小型化封装:采用行业标准的晶圆级芯片级封装(WLCSP),尺寸更小,便于集成。

    4. 应用案例和使用建议


    PCMFXHDMI2S系列广泛应用于多个领域:
    - 智能手机、蜂窝电话及无绳电话
    - 平板电脑和移动互联网设备
    - HDMI 2.0、HDMI 1.4
    - MIPI M-PHY 和 D-PHY
    使用建议:
    - 设计PCB时需仔细考虑阻抗匹配和信号耦合。
    - 不要将受保护的信号线连接到无限电流源,如电池。

    5. 兼容性和支持


    PCMFXHDMI2S系列采用标准化封装,方便与其他电子元器件配合使用。厂商提供了详尽的技术支持文档和客户服务,确保用户能够顺利进行设计和部署。

    6. 常见问题与解决方案


    - 问题1:静电放电(ESD)事件导致器件损坏。
    - 解决方法:确保正确安装并使用集成的ESD保护装置。
    - 问题2:插入损耗过高。
    - 解决方法:检查系统中的阻抗匹配情况,确保连接器和电缆均符合要求。
    - 问题3:高频信号传输不良。
    - 解决方法:根据应用需求调整器件的频率响应设置。

    7. 总结和推荐


    综上所述,Nexperia PCMFXHDMI2S系列是一款集高性能共模EMI滤波与强大ESD保护于一身的产品,非常适合高速差分信号传输的应用场合。其优秀的性能指标和小巧的封装使其成为众多电子设备的理想选择。强烈推荐使用该系列产品以提升系统的可靠性和性能表现。

PCMF1HDMI2SZ参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
长*宽*高 1.34mm(长度)*600μm(高度)

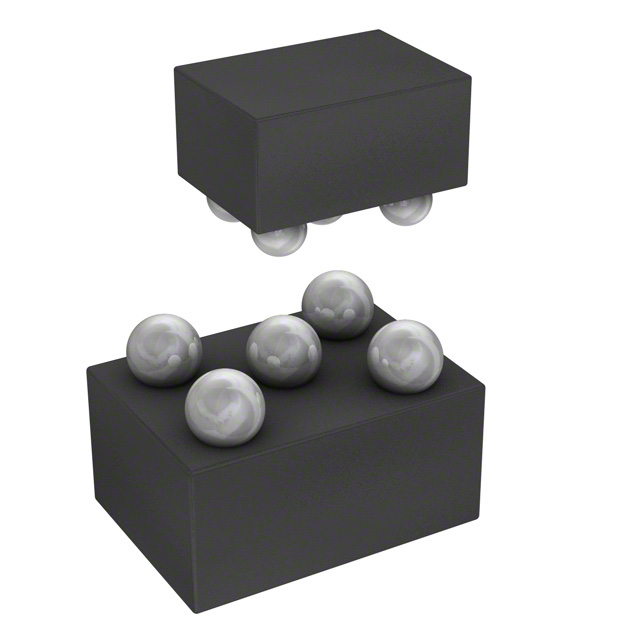

通用封装 UFBGA-5,WLCSP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCMF1HDMI2SZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PCMF1HDMI2SZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PCMF1HDMI2SZ PCMF1HDMI2SZ数据手册

PCMF1HDMI2SZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 0.156 ¥ 1.3186
9000+ $ 0.1434 ¥ 1.212
库存: 13500
起订量: 4500 增量: 1
交货地:
最小起订量为:4500
合计: ¥ 5933.7
