首页  >  产品百科  >  PCMF1USB3B/CZ

PCMF1USB3B/CZ

产品分类: 共模滤波器
厂牌: NEXPERIA
产品描述: 2 3Ω 3Ω(Typ) UFBGA-5,WLCSP 贴片安装 1.17mm*770μm*600μm
供应商型号: PCMF1USB3B/CZ
供应商: 国内现货
标准整包数: 4500

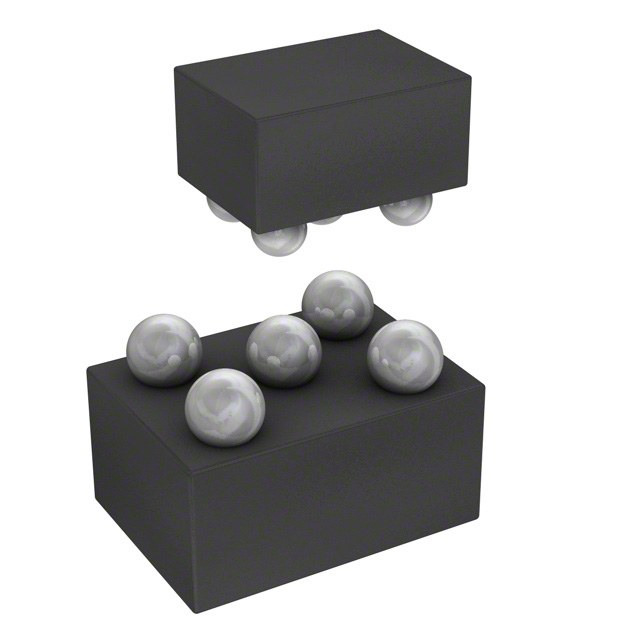

NEXPERIA 共模滤波器 PCMF1USB3B/CZ

PCMF1USB3B/CZ概述

    Nexperia PCMFxUSB3B/C 系列:差分通道共模滤波器

    1. 产品简介


    Nexperia 的 PCMFxUSB3B/C 系列是一款专为高速数据传输设计的电子元器件,特别适用于各种电子设备中的电磁干扰(EMI)过滤和静电放电(ESD)保护。此系列产品包含一个到三个差分通道的共模EMI滤波器,每个通道都集成了双向ESD保护。广泛应用于智能手机、平板电脑、手机、USB 3.2、USB 2.0、HDMI 2.0等设备中。

    2. 技术参数


    - 型号: PCMF1USB3B/C, PCMF2USB3B/C, PCMF3USB3B/C
    - 通道数量: 1, 2, 3
    - 封装: WLCSP5, WLCSP10, WLCSP15
    - 技术规格:
    - 插入损耗: 最大值为2.6 Ω
    - 工作温度范围: -40°C 到 +125°C
    - ESD保护电压: ±20 kV (接触放电)
    - 频率特性: f-3dB截止频率 > 8.1 GHz

    3. 产品特点和优势


    - 高集成度: 内置双向ESD保护,减少了对外部ESD保护的需求。
    - 高性能: 具有出色的共模抑制能力和优秀的RF性能。
    - 小巧轻便: 使用WLCSP5, WLCSP10, WLCSP15等小型化封装,适合紧凑空间需求。
    - 高可靠性: 通过严格的测试标准,如IEC 61000-4-2等。

    4. 应用案例和使用建议


    - 应用实例: 在USB 3.2、HDMI 2.0等接口的应用中,提供高效的EMI过滤和ESD保护。
    - 使用建议: 设计PCB时需注意阻抗匹配和信号耦合,避免将被保护信号线连接到无限电流源,如电池等。

    5. 兼容性和支持


    - 兼容性: 与主流接口标准兼容,如USB、HDMI、MIPI等。
    - 技术支持: Nexperia 提供详细的技术文档和专业技术支持,确保用户在应用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1: 插入损耗过高。解决方案: 检查PCB设计是否符合规范,特别是阻抗匹配。
    - 问题2: ESD保护失效。解决方案: 确保接线正确,避免外部因素干扰。
    - 问题3: 高频信号衰减严重。解决方案: 重新调整PCB布局,减少不必要的信号干扰。

    7. 总结和推荐


    Nexperia 的 PCMFxUSB3B/C 系列是市场上具有竞争力的电子元器件,提供了优异的EMI过滤和ESD保护性能。无论是对于消费电子产品还是专业设备,这款产品都是理想的选择。因此,强烈推荐在需要高性能EMI和ESD保护的场合使用该产品。

PCMF1USB3B/CZ参数

参数
阻抗
电感值 -
直流电阻 3Ω(Typ)
额定电流 -
线路数量 2
额定电压-AC -
额定电压-DC -
长*宽*高 1.17mm*770μm*600μm
通用封装 UFBGA-5,WLCSP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCMF1USB3B/CZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PCMF1USB3B/CZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 共模滤波器 NEXPERIA PCMF1USB3B/CZ PCMF1USB3B/CZ数据手册

PCMF1USB3B/CZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13500+ ¥ 1.2528
27000+ ¥ 1.2319
54000+ ¥ 1.211
108000+ ¥ 1.1902
库存: 13500
起订量: 13500 增量: 4500
交货地:
最小起订量为:13500
合计: ¥ 16912.8
