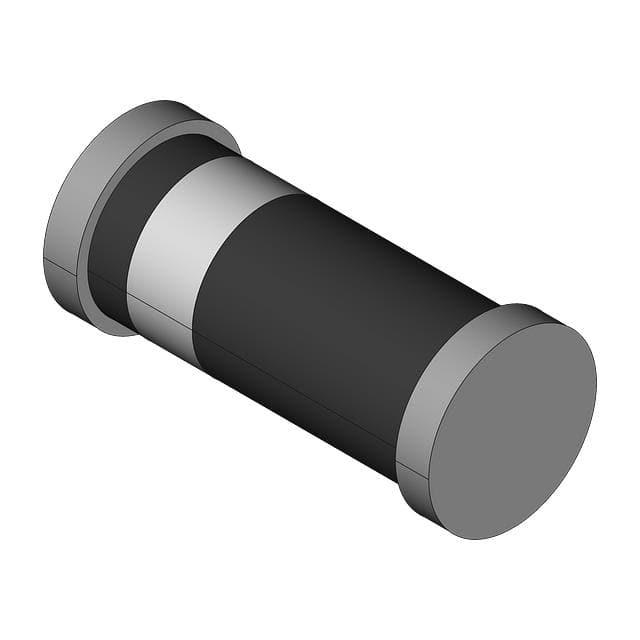

BZV55-C12

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 100nA 12V 25Ω 500mW 独立式 SOD-80 贴片安装 3.7mm(长度)*1.6mm(宽度)
供应商型号: BZV55-C12
供应商: 国内现货
标准整包数: 0
NEXPERIA 齐纳(稳压)二极管 BZV55-C12

BZV55-C12概述

    Nexperia BZV55 系列电压调节二极管

    1. 产品简介


    Nexperia BZV55系列是低功耗电压调节二极管,采用小型密封玻璃SOD80C表面贴装器件(SMD)封装。二极管提供E24 ±2%(BZV55-B)和大约±5%(BZV55-C)的容差范围。该系列共有37种型号,工作电压范围从2.4V到75V。

    2. 技术参数


    - 工作电压范围: 2.4V 至 75V
    - 非重复峰值反向功率耗散: ≤ 40 W
    - 总功率耗散: ≤ 500 mW
    - 工作电流范围: - 250 mA
    - 峰值反向电流: - 见表8
    - 总功率耗散: - 400 mW(Ta ≤ 50°C)
    - 瞬态热阻抗: Rth(j-a) ≤ 380 K/W
    - 存储温度: -65°C 至 +200°C
    - 正向电压: IF = 10 mA时,- - 0.9 V
    - 逆向电流: BZV55-B/C2.4时,VR = 1 V下 - - 50 μA
    - 热阻: Rth(j-sp) - - 300 K/W

    3. 产品特点和优势


    - 宽工作电压范围: 2.4V至75V,适用于多种应用场景。
    - 小体积封装: 采用SOD80C封装,适合现代紧凑设计需求。
    - 高可靠性: 非重复峰值反向功率耗散高达40W,确保长期稳定运行。
    - 低正向电压降: 正向电压降低至0.9V,提升效率。
    - 多种容差选择: ±2%和±5%两种容差系列,满足不同精度要求。

    4. 应用案例和使用建议


    - 通用调节功能: 适用于一般调节电路,如电源稳压和过压保护。
    - 具体应用示例: 在消费电子、通信设备、工业自动化等领域广泛应用。
    - 使用建议: 确保正确焊接工艺,以避免热应力对二极管的影响。对于高功率应用,建议加装散热片,提高热管理效果。

    5. 兼容性和支持


    - 兼容性: 该产品适用于标准SMD焊接工艺,与其他主流设备兼容。
    - 支持和服务: Nexperia提供详尽的技术文档和售后服务,确保客户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 高温环境下,正向电压不稳定。
    - 解决方案: 检查热管理设计,确保良好的散热措施。
    - 问题2: 工作电流超出限定值。
    - 解决方案: 重新设计电路,增加限流电阻,确保电流不超过额定值。
    - 问题3: 反向电流过大。
    - 解决方案: 确认连接无误,检查是否存在外部干扰源。

    7. 总结和推荐


    Nexperia BZV55系列电压调节二极管以其宽泛的工作电压范围、高可靠性和优良的热特性,在众多应用场景中表现出色。它不仅提供了广泛的型号选择,还具备出色的容差性能,能够满足各种设计需求。强烈推荐用于需要高性能、高可靠性的电路设计中。
    如果您正在寻找一款既能满足严格性能指标又能确保长期稳定的电压调节二极管,Nexperia BZV55系列将是您的理想选择。

BZV55-C12参数

参数
标称齐纳电压 12V
配置 独立式
最大功率 -
Ir - 反向电流 100nA
最大齐纳阻抗 25Ω
电压容差 ±5%
最大功率耗散 500mW
长*宽*高 3.7mm(长度)*1.6mm(宽度)
通用封装 SOD-80
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

BZV55-C12厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZV55-C12数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZV55-C12 BZV55-C12数据手册
