PESD24VS4UD

产品分类: 其他浪涌保护
厂牌: NEXPERIA
产品描述: 24V TSOP
供应商型号: PESD24VS4UD
供应商: 国内现货
标准整包数: 0
NEXPERIA 其他浪涌保护 PESD24VS4UD

PESD24VS4UD概述

    # 电子元器件技术手册:PESDxS4UD系列四通道ESD保护二极管阵列

    1. 产品简介


    1.1 基本介绍
    PESDxS4UD系列是恩智浦半导体(Nexperia)推出的四通道静电放电(ESD)保护二极管阵列,采用SOT457(SC-74)小型表面贴装塑料封装,能够为多达4条信号线提供ESD和其它瞬态保护。此产品专为现代电子设备的高可靠性设计而开发,广泛应用于计算机及外设、通信系统、音频视频设备、便携式电子产品以及蜂窝手机及其附件等领域。
    1.2 主要功能和应用领域
    - 主要功能:保护电子设备的信号线免受静电放电(ESD)、电快速瞬变脉冲(EFT)和浪涌等有害瞬态的损害。
    - 应用领域:
    - 计算机及外围设备
    - 通信系统
    - 音频和视频设备
    - 移动电子设备
    - 蜂窝手提电话和配件
    - 用户识别模块(SIM卡)保护

    2. 技术参数


    以下是PESDxS4UD系列的关键技术参数:
    | 参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 反向峰值电压 | VRWM | V | - | 3.3/5/12/15/24 | - |
    | 每通道最大峰值脉冲功率 | PPP | W | - | 200 | - |
    | 每通道最大峰值脉冲电流 | IPP | A | - | 20 | - |
    | ESD防护等级 | VESD | kV | - | 30 | - |
    | 低漏电流 | IRM | nA | - | 50 | - |
    | 击穿电压 | VBR | V | - | 5.6 | - |
    | 电容 | Cd | pF | - | 165 | - |

    3. 产品特点和优势


    PESDxS4UD系列具备以下特点和优势:
    - 提供高达30 kV的ESD防护等级,符合IEC 61000-4-2标准。
    - 超低漏电流,典型值仅为50 pA,适合对漏电流敏感的应用。
    - 低钳位电压,在IPP=20 A时典型值为12 V,确保有效保护敏感电路。
    - 封装尺寸小(SOT457),便于集成到空间受限的设计中。
    - 极高的可靠性和稳定性,适用于汽车、工业和消费电子市场。

    4. 应用案例和使用建议


    应用案例
    PESDxS4UD系列通常用于保护通信接口(如USB、HDMI)、音频接口和射频电路。例如,在智能手机和平板电脑中,此系列产品常被用于保护数据线免受外部静电干扰。
    使用建议
    1. 最佳放置位置:尽量将PESDxS4UD靠近输入端口或连接器放置,以减少信号路径上的干扰。
    2. PCB布局:遵循文中提到的电路板布局指南,如最小化信号路径长度、避免平行导线等,以提高整体防护效果。
    3. 接地处理:优先使用接地平面,多层PCB中应合理布置接地通孔。

    5. 兼容性和支持


    PESDxS4UD系列与多种主流电子设备兼容,并且Nexperia提供了全面的技术支持和售后服务。如有疑问,可直接联系销售办公室或通过电子邮件获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确保正确散热并检查PCB布局 |
    | 防护失效 | 核查是否超出额定工作条件 |
    | 性能下降 | 更新固件或重新校准设备 |

    7. 总结和推荐


    综合评估
    PESDxS4UD系列是一款高性能、高可靠性的ESD保护二极管阵列,特别适用于对电磁兼容性和信号完整性要求较高的场景。其紧凑的封装、卓越的保护性能以及宽泛的工作温度范围使其在市场上具有显著的竞争优势。
    推荐结论
    对于需要高效ESD防护的设备制造商而言,PESDxS4UD系列是理想的解决方案。它不仅能够有效防止静电损坏,还能提升系统的整体稳定性和使用寿命。因此,我们强烈推荐此产品用于相关电子设计中。

PESD24VS4UD参数

参数
工作电压 24V
击穿电压 -
通用封装 TSOP
应用等级 工业级
零件状态 在售
包装方式 散装

PESD24VS4UD厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD24VS4UD数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他浪涌保护 NEXPERIA PESD24VS4UD PESD24VS4UD数据手册

PESD24VS4UD封装设计

查看详情并下载
Symbol
Footprint

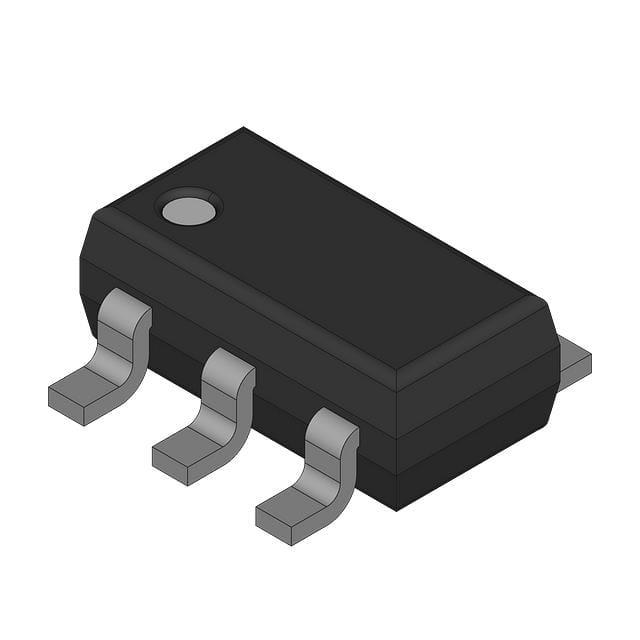

3D Model
