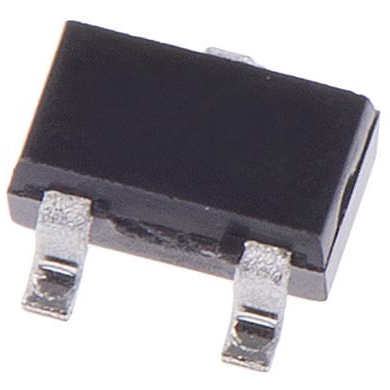

BAT854SW

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: Nexperia 肖特基二极管 二极管, 200mA, 40V, 表面贴装, SOT-323 (SC-70)封装, 3针
供应商型号: 8167681
供应商: 海外现货
标准整包数: 100
NEXPERIA 整流二极管/整流桥 BAT854SW

BAT854SW概述

    电子元器件产品技术手册解析

    产品简介


    BAT854W系列双二极管是荷兰NXP(现为Nexperia)半导体公司生产的肖特基势垒二极管,主要应用于高速开关、电压钳位、保护电路和低功耗应用(如手持设备)。该系列产品采用小型SMD塑料封装,具有非常低的正向电压和反向电流,提供单个二极管和双二极管两种形式。

    技术参数


    - 正向电流(IF):连续正向电流为200mA,重复峰值正向电流为300mA,非重复峰值正向电流为1A。
    - 正向电压(VF):不同电流条件下的典型值分别为0.2V、0.26V、0.34V、最大为0.42V(30mA时)和0.55V(100mA时)。
    - 反向电流(IR):在25V电压下,最大反向电流为0.5μA。
    - 存储温度范围(Tstg):-65°C至+150°C。
    - 工作温度范围(Tamb):-65°C至+150°C。
    - 结温(Tj):最高可达150°C。
    - 热阻(Rth j-a):从结点到环境的热阻为625K/W。

    产品特点和优势


    - 超低正向电压和反向电流:确保二极管具有高效的转换效率和低功耗。
    - 小型SMD封装:节省空间,适用于高密度集成设计。
    - 防护环保护:增强耐用性和可靠性。
    - 广泛的应用范围:适用于各种电子设备,尤其是需要高速切换和低功耗的应用场合。

    应用案例和使用建议


    - 高速开关应用:在电源管理和信号处理等领域,利用其快速开关特性可以提高系统性能。
    - 电压钳位:在保护电路中,可用于限制电压波动,防止损坏敏感元件。
    - 保护电路:作为防反接二极管,避免逆向电流对电路造成损害。
    - 手提式设备:由于其低功耗特性,特别适合于电池供电的手持设备。
    使用建议:
    - 确保二极管的工作环境温度在规定范围内,以保证长期可靠运行。
    - 选择合适的封装类型(单二极管或双二极管),以满足具体应用需求。

    兼容性和支持


    - 兼容性:BAT854W系列二极管与其他标准逻辑和功率半导体产品兼容。
    - 支持和服务:可以通过官方电子邮件(salesaddresses@nexperia.com)联系Nexperia的技术支持团队,获取更多应用指导和技术咨询。

    常见问题与解决方案


    - 问题1:如何确定最佳的正向电流(IF)?
    - 解决方案:参考产品手册中的电气特性表,根据具体应用所需的负载电流选择合适型号。
    - 问题2:如何正确安装以避免热过载?
    - 解决方案:确保良好的散热措施,遵守手册中推荐的热阻参数。
    - 问题3:如何判断二极管是否失效?
    - 解决方案:使用万用表测量正向电压和反向电流,如果偏离典型值,则可能已经失效。

    总结和推荐


    BAT854W系列双二极管凭借其超低正向电压、高耐压能力和优异的温度适应性,在众多电子应用中展现出显著的优势。其小型化和高效能的特性使其成为许多高密度集成设计的理想选择。尽管价格方面略高于同类产品,但其卓越的性能和广泛的适用性仍使其成为值得推荐的优质产品。对于寻求高性能二极管解决方案的设计工程师而言,这款产品无疑是一个明智的选择。

BAT854SW参数

参数
正向浪涌电流 1A
配置 seriesconnected,centertap,2elements
If - 正向电流 200mA
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 -
长*宽*高 2.2mm*1.35mm*1mm
通用封装 SC-70,SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
