BZX585-B7V5,135

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±2% 1μA 7.5V 10Ω 300mW 独立式 SOD-523 贴片安装 1.25mm*850μm*650μm
供应商型号: UA-BZX585-B7V5,135
供应商: 海外现货
标准整包数: 10000

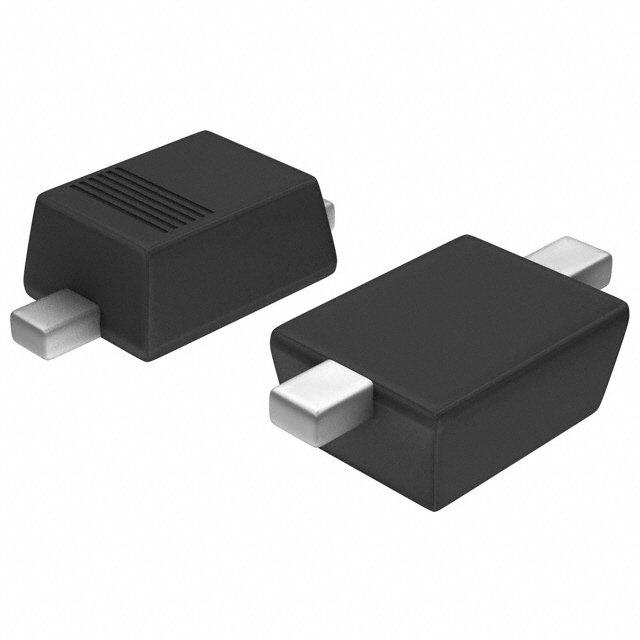

NEXPERIA 齐纳(稳压)二极管 BZX585-B7V5,135

BZX585-B7V5,135概述


    产品简介


    Nexperia BZX585系列齐纳二极管是一款适用于表面贴装(SMD)的超小型平封装二极管,具体型号为SOD523(SC-79)。它具有通用调节功能,被广泛应用于需要电压稳压的场合,例如电源管理和电路保护。该系列二极管提供了广泛的额定工作电压范围(从2.4V到75V),使其在不同类型的电路设计中均能发挥作用。

    技术参数


    - 工作电流:最高200mA
    - 非重复峰值反向电流:最高40A
    - 总功耗:最高300mW
    - 热阻:从结点到环境350K/W,从结点到焊点65K/W
    - 温度范围:存储温度-65°C至+150°C
    - 容差系列:±2% 和 ±5%
    - 温补系数:-3.5mV/°C至-0.5mV/°C
    - 电容:范围从0pF至几百pF
    - 耐脉冲能力:非重复峰值反向功率最高可达40W(脉冲宽度≤300μs)

    产品特点和优势


    - 低正向电压降:标准情况下最低可达0.9V
    - 低温漂系数:典型值-3.5mV/°C至-0.5mV/°C,使产品在不同温度下保持良好的稳定性
    - 高可靠性:通过AEC-Q101汽车电子组件测试认证,适合在恶劣环境中使用
    - 小体积设计:SOD523封装,适用于空间受限的应用

    应用案例和使用建议


    应用案例:
    - 电源管理:用于稳压电路中,确保输出电压的稳定。
    - 过电压保护:在输入电压超出预定范围时,自动导通以限制电压。
    - 电池充电器:提供稳定的参考电压,防止电池过充。
    使用建议:
    - 在选择具体型号时,根据实际应用中的工作电压和所需功率等级进行匹配。
    - 使用过程中要注意散热设计,特别是在高电流应用场合。
    - 安装时请参照《Soldering》章节提供的焊盘布局指南,以确保正确的焊接效果。

    兼容性和支持


    Nexperia公司提供了详尽的技术文档和售后支持,用户可以访问官网获取更多产品信息和技术资料。此外,该产品经过AEC-Q101认证,表明其具备在汽车电子领域应用的能力。

    常见问题与解决方案


    Q1:如何避免反向电压过高导致的产品损坏?
    A1:可以通过外部串联限流电阻来限制最大反向电流,从而保护二极管免受损伤。
    Q2:在高温环境下,产品的稳定性会受到影响吗?
    A2:该系列二极管经过严格测试,可以在-65°C至+150°C的温度范围内正常工作,不会因温度波动而导致性能下降。
    Q3:焊接时需要注意哪些细节?
    A3:请严格按照《Soldering》章节提供的指引操作,确保焊接点有足够的铜面积以提高热传导效率。

    总结和推荐


    综上所述,Nexperia BZX585系列齐纳二极管凭借其优异的性能和广泛的适用范围,在电源管理、电路保护等领域表现出色。对于那些寻求可靠且高效电压稳压解决方案的工程师而言,此系列产品无疑是理想之选。强烈推荐在需要高性能电压调节功能的应用中使用该产品。

BZX585-B7V5,135参数

参数
最大功率 300mW
Ir - 反向电流 1μA
最大齐纳阻抗 10Ω
电压容差 ±2%
最大功率耗散 300mW
标称齐纳电压 7.5V
配置 独立式
长*宽*高 1.25mm*850μm*650μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZX585-B7V5,135厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX585-B7V5,135数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX585-B7V5,135 BZX585-B7V5,135数据手册

BZX585-B7V5,135封装设计

查看详情并下载
Symbol
Footprint
3D Model
