首页  >  产品百科  >  BZX585-C7V5

BZX585-C7V5

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 1μA 7.5V 10Ω 300mW 独立式 SOD 贴片安装 1.25mm*850μm*650μm
供应商型号: 7921011
供应商: 海外现货
标准整包数: 100

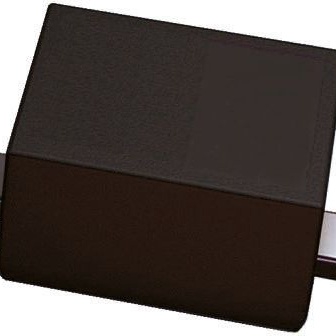

NEXPERIA 齐纳(稳压)二极管 BZX585-C7V5

BZX585-C7V5概述

    Nexperia BZX585 系列齐纳二极管技术手册

    1. 产品简介


    BZX585系列齐纳二极管是适用于多种应用的一般用途稳压二极管,采用SOD523(SC-79)超小型扁平引脚表面贴装器件(SMD)塑料封装。这类二极管主要用于通用调节功能,能够在广泛的电压范围内提供可靠的电压调节。

    2. 技术参数


    以下是该系列产品的主要技术参数和技术规格:
    - 非重复峰值反向功率耗散:≤ 40 W
    - 总功率耗散:≤ 300 mW
    - 工作电压范围:标称值2.4 V至75 V(E24范围)
    - 容差系列:± 2 % 和 ± 5 %
    - 正向电压(在100 mA电流下):1.1 V
    - 热阻(结到环境):≤ 350 K/W(自由空气)
    - 热阻(结到焊点):≤ 65 K/W

    3. 产品特点和优势


    BZX585系列齐纳二极管具有以下特点和优势:
    - 高非重复峰值反向功率耗散能力
    - 广泛的工作电压范围
    - 多种容差选择,确保高精度调节
    - 低差分电阻,提高效率
    - AEC-Q101认证,适用于汽车应用

    4. 应用案例和使用建议


    BZX585系列齐纳二极管适用于各种一般调节功能的应用场合,例如电源稳压、电路保护、过电压保护等。实际应用中,这些二极管可以通过如下方式进一步优化:
    - 在高可靠性要求的应用中,可选择更高精度的±2%容差型号
    - 在需要高非重复峰值反向功率耗散能力的应用中,如瞬态电压抑制器,可选择相应的产品型号

    5. 兼容性和支持


    BZX585系列齐纳二极管采用SOD523封装,能够轻松与其他标准表面贴装器件兼容。Nexperia公司提供全面的技术支持和售后服务,以确保客户在设计和使用过程中能够获得充分的帮助和支持。

    6. 常见问题与解决方案


    根据手册中的常见问题及其解决方案,以下是几个可能遇到的问题及其解决方法:
    - 问题1:在高温环境下无法正常工作
    解决方法:确认使用条件在最大工作温度范围内,并检查散热措施是否适当。
    - 问题2:正向电压不符合预期
    解决方法:检查工作电流是否在规定的范围内,并根据实际情况选择合适的二极管型号。

    7. 总结和推荐


    Nexperia BZX585系列齐纳二极管凭借其广泛的工作电压范围、高可靠性以及AEC-Q101认证,使其成为一款非常可靠且易于使用的稳压二极管。无论是用于消费电子产品还是汽车应用,这些二极管都表现出色。因此,我强烈推荐使用BZX585系列齐纳二极管。

BZX585-C7V5参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 10Ω
电压容差 ±5%
最大功率耗散 300mW
标称齐纳电压 7.5V
配置 独立式
最大功率 -
长*宽*高 1.25mm*850μm*650μm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

BZX585-C7V5厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX585-C7V5数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX585-C7V5 BZX585-C7V5数据手册

BZX585-C7V5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.6157
800+ ¥ 0.5847
1500+ ¥ 0.5674
库存: 0
起订量: 400 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
