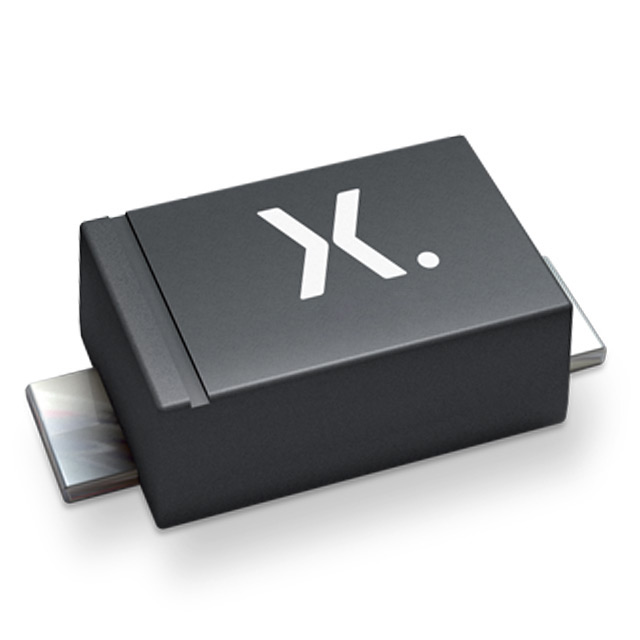

PMEG60T20ELRX

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 60V 50A 12ns 1.2μA 2A SOD-123W 贴片安装
供应商型号: A-PMEG60T20ELRX
供应商: 云汉优选
标准整包数: 10
NEXPERIA 整流二极管/整流桥 PMEG60T20ELRX

PMEG60T20ELRX概述

    Nexperia PMEG60T20ELR 技术手册解析

    1. 产品简介


    PMEG60T20ELR 是一款低压整流二极管,采用 Trench MEGA Schottky 结构。它封装在CFP3(SOD123W)小型扁平引脚表面贴装器件(SMD)塑料封装中。该产品的主要应用包括低电压整流、高效DC-DC转换、开关电源、自由轮运行、反向极性保护和低功耗应用。

    2. 技术参数


    - 平均正向电流(IF(AV)):≤ 2 A
    - 反向电压(VR):≤ 60 V
    - 正向电压(VF):IF = 2 A, Tj = 25°C, 脉冲条件下 - 550 至 620 mV
    - 反向漏电流(IR):VR = 60 V, Tj = 25°C, 脉冲条件下 - 0.2 至 1.2 µA
    - 最大非重复峰值正向电流(IFSM):- 50 A
    - 总功率耗散(Ptot):在25°C下 - 0.68 W,在标准配置下 - 1.15 W
    - 工作环境温度范围:-55°C 到 175°C

    3. 产品特点和优势


    - 高效率:采用Trench MEGA Schottky技术,低正向电压和低漏电流。
    - 高可靠性:高功率能力得益于剪切键合技术。
    - 小巧封装:小尺寸的SMD塑料封装,适用于多种安装工艺。
    - 广泛认证:符合AEC-Q101标准,适用于汽车电子应用。

    4. 应用案例和使用建议


    - 低电压整流:适用于电池供电系统,如笔记本电脑、手机充电器。
    - 高效DC-DC转换:适合需要高能效的应用场合,如通信设备、工业控制设备。
    - 开关电源:适用于高频率切换的电源设计。
    - 使用建议:在设计时应注意散热管理,确保在高温环境下能正常工作。特别是在反向极性保护应用中,应考虑添加适当的滤波电路。

    5. 兼容性和支持


    - 该产品可以与其他标准SMD封装兼容,适用于大部分FR4印刷电路板(PCB)。制造商提供了全面的技术支持和售后服务,确保客户能够顺利应用该产品。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的焊接?
    - 解决方案:参考焊盘图,使用适合的焊接工艺(回流焊或波峰焊)。
    - 问题2:如何处理过载情况?
    - 解决方案:在设计时考虑散热措施,如使用较大的铜片或增加散热器。
    - 问题3:如何避免电容器损坏?
    - 解决方案:选择合适的额定值电容器,并在电路设计时考虑反向恢复时间。

    7. 总结和推荐


    PMEG60T20ELR 是一款高性能、高可靠性的Trench MEGA Schottky肖特基二极管,适用于各种高要求的应用场合。其紧凑的封装和广泛的认证使其成为市场上具有竞争力的产品。综上所述,我们强烈推荐使用此产品,特别是对于需要高效率、高可靠性的应用场景。

PMEG60T20ELRX参数

参数
Vr-反向电压 60V
反向恢复时间 12ns
正向浪涌电流 50A
配置 -
If - 正向电流 2A
Ir - 反向电流 1.2μA
通用封装 SOD-123W
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMEG60T20ELRX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
