PMEG3030BEP

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 50A 150μA 3A 独立式 贴片安装 1.1mm(高度)
供应商型号: 7816782
供应商: 欧时
标准整包数: 25
NEXPERIA 整流二极管/整流桥 PMEG3030BEP

PMEG3030BEP概述

    # PMEG3030BEP 3 A低正向电压降MEGA肖特基势垒整流器技术手册

    产品简介

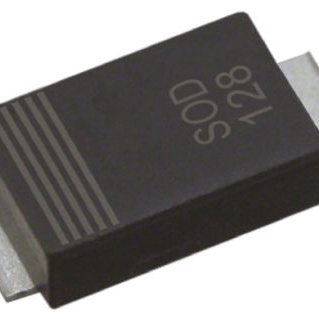

    PMEG3030BEP 是一款高性能的平面型低正向电压降(Low VF)MEGA肖特基势垒整流器,专为高效能和广泛的应用设计。它采用封装紧凑且表面贴装的SOD128小型塑料外壳,适合各种焊接方式,如回流焊和波峰焊。此产品的典型应用包括低压整流、高效率DC-DC转换器、开关模式电源(SMPS)、反向极性保护以及低功耗应用。

    技术参数


    以下是PMEG3030BEP的主要技术规格:
    | 参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 平均正向电流 | IF(AV) | A | - | - | 3 |
    | 反向电压 | VR | V | - | - | 30 |
    | 正向电压 | VF | mV | - | 400 | 450 |
    | 反向漏电流 | IR | µA | - | 55 | 150 |
    | 最大非重复峰值正向电流 | IFSM | A | - | - | 50 |
    | 热阻 | Rth(j-a) | K/W | - | 120 | 200 |
    工作环境
    - 结温范围:-55°C至+150°C
    - 储存温度范围:-65°C至+150°C

    产品特点和优势


    PMEG3030BEP具备以下显著特点和优势:
    1. 高功率能力:采用引线键合技术,提供卓越的功率处理能力。
    2. 低正向电压降:正向电压降低至400-450mV,显著提升效率。
    3. 小型化设计:SOD128封装结构紧凑,便于安装和布线。
    4. 高可靠性:通过AEC-Q101汽车电子标准认证,适合于汽车及工业应用。
    5. 焊接兼容性强:支持回流焊和波峰焊工艺,适用于大批量生产。

    应用案例和使用建议


    PMEG3030BEP的典型应用场景包括:
    - DC-DC转换器:利用其低功耗和高效率的特点,可以显著提高转换效率。
    - 汽车电子系统:由于其通过AEC-Q101认证,适用于引擎控制单元(ECU)和其他关键车载模块。
    - 电源管理:适用于需要快速响应和低功耗的低电压电路设计。
    使用建议:
    - 在高频应用中,注意热管理以避免过热。
    - 在焊接时,确保遵循推荐的焊盘布局(如图15和图16所示),以实现最佳焊接效果。

    兼容性和支持


    PMEG3030BEP可直接替换同类规格的产品,与多种电路板兼容。Nexperia公司提供详尽的技术支持,包括设计指南、样品供应和长期技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流不足 | 检查焊盘布局是否符合要求;调整焊接温度。 |
    | 温度过高 | 改善散热措施,增加热垫或使用低热阻基板。 |
    | 高频工作不稳定 | 减少负载电感并优化电路布局。 |

    总结和推荐


    PMEG3030BEP是一款高性能、高可靠性的肖特基势垒整流器,其优越的低正向电压降和高效的功率处理能力使其成为各类电子应用的理想选择。特别是在需要高功率密度和低功耗的场景中表现出色。此外,其支持多种焊接方式和严格的环境适应性进一步增强了其市场竞争力。
    推荐指数:★★★★★
    我们强烈推荐这款产品用于现代电子设备设计中,特别是对功耗和效率要求较高的应用场景。

PMEG3030BEP参数

参数
If - 正向电流 3A
Ir - 反向电流 150μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 50A
配置 独立式
长*宽*高 1.1mm(高度)
安装方式 贴片安装
零件状态 在售

PMEG3030BEP厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG3030BEP数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMEG3030BEP PMEG3030BEP数据手册

PMEG3030BEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.1741
750+ ¥ 2.1086
1500+ ¥ 2.0453
库存: 25
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 54.35
