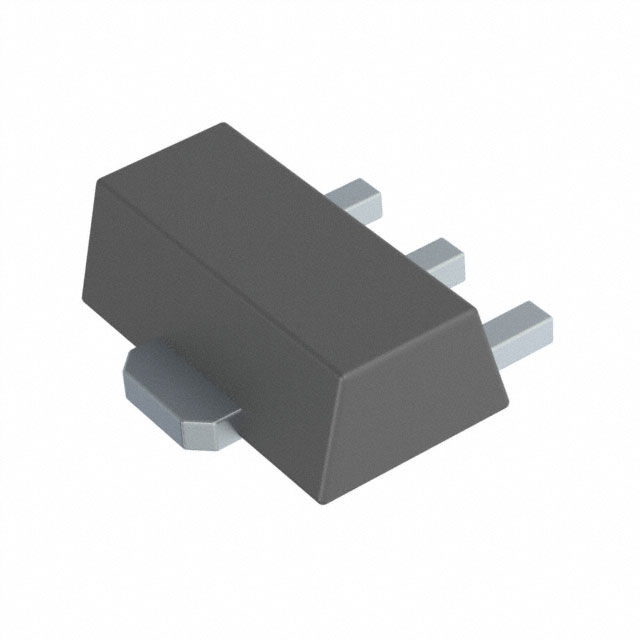

BCX56-16,147

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 500mV@ 50mA,500mA NPN 1.35W 5V 100nA 100V 80V 1A SOT-89 贴片安装
供应商型号: S-BCX56-16,147
供应商: Future
标准整包数: 1000
NEXPERIA 三极管(BJT) BCX56-16,147

BCX56-16,147概述

    高质量文章:NPN中功率晶体管系列技术手册解析

    产品简介


    NPN中功率晶体管系列是一种采用表面贴装器件(Surface-Mounted Device, SMD)塑料封装的产品,主要功能是作为电子电路中的放大器和开关。该系列产品广泛应用于多种场景,如线性电压调节器、电源管理、电池驱动设备、MOSFET驱动器以及放大器等。

    技术参数


    - 电气特性
    - VCEO(集电极-发射极电压):开基状态下的最大值为80V。
    - IC(集电极电流):持续工作下的额定电流为1A。
    - ICM(峰值集电极电流):单脉冲条件下最大值可达2A(tp ≤ 1ms)。
    - hFE(直流电流增益):不同条件下有所不同,最小值为63,最大值为250。
    - 工作环境
    - VCBO(集电极-基极电压):开射状态下的最大值为100V。
    - VEBO(发射极-基极电压):开集电极状态下的最大值为5V。
    - Ptot(总功耗):在不同的工作温度和安装方式下有所不同,例如,对于SOT223封装,在室温下最高可达0.65W。
    - Tj(结温):最大工作温度为150°C。
    - Tamb(环境温度):适用范围为-55°C到+150°C。
    - Tstg(存储温度):适用范围为-65°C到+150°C。

    产品特点和优势


    - 高电流能力:具有大电流处理能力,适用于高负载场合。
    - 三种电流增益选择:根据应用需求选择合适的电流增益。
    - 高功率耗散能力:能够承受较大的瞬态电流。
    - 暴露散热片:提高了热导率和电导率,尤其适用于SOT89和SOT1061封装。
    - 无引脚SMD塑料封装:适合需要小体积设计的应用场合。
    - 符合AEC-Q101标准:保证了汽车级应用的可靠性。

    应用案例和使用建议


    该系列晶体管在多个领域都有广泛应用。例如,在电池驱动设备中作为开关或放大器;在电源管理系统中作为电压调节器。为了确保最佳性能,应考虑适当的散热措施,尤其是在高电流工作条件下。

    兼容性和支持


    该产品与多种封装形式相兼容,包括SOT223、SOT89和SOT1061。此外,Nexperia公司还提供了全面的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    - 问题:过载情况下晶体管损坏
    - 解决方法:检查电路设计是否合理,增加必要的保护电路,例如限流电阻。
    - 问题:工作温度过高
    - 解决方法:确保良好的散热条件,可以使用散热片或散热膏。

    总结和推荐


    NXP公司的BCP56、BCX56和BC56PA系列NPN中功率晶体管是一款功能强大且可靠的产品,具有较高的电流增益选择和出色的热管理能力。这些特性使其在各种应用中表现优异,特别是对于需要大电流和良好热管理的应用场合。因此,我们强烈推荐使用此系列产品。
    通过本文的详细介绍,我们希望您能更好地了解这些NPN中功率晶体管的性能特点及其应用场景。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

BCX56-16,147参数

参数
晶体管类型 NPN
VCEO-集电极-发射极最大电压 80V
集电极电流 1A
集电极截止电流 100nA
最大功率耗散 1.35W
最大集电极发射极饱和电压 500mV@ 50mA,500mA
VEBO-最大发射极基极电压 5V
配置 独立式
VCBO-最大集电极基极电压 100V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BCX56-16,147厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BCX56-16,147数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BCX56-16,147 BCX56-16,147数据手册

BCX56-16,147封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0567 ¥ 0.4963
4000+ $ 0.0549 ¥ 0.4764
10000+ $ 0.0538 ¥ 0.4626
25000+ $ 0.0513 ¥ 0.445
40000+ $ 0.0497 ¥ 0.4201
库存: 16000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 496.3
直接购买
加入购物车
