BCW60B

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 250mW 5V 32V 32V 100mA SOT 贴片安装
供应商型号: BCW60B
供应商: 国内现货
标准整包数: 0

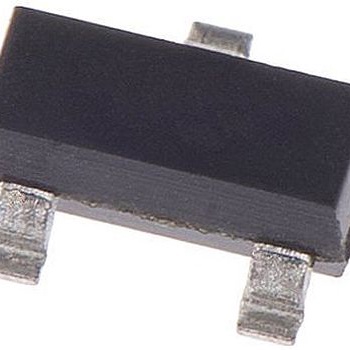

NEXPERIA 三极管(BJT) BCW60B

BCW60B概述

    电子元器件技术手册:BCW60系列NPN通用晶体管

    产品简介


    BCW60系列NPN通用晶体管是一种广泛应用于各种电路中的基本电子元器件。这些晶体管采用SOT23塑料封装形式,适用于一般用途的开关和放大功能。主要应用于汽车、工业、计算机、消费电子产品及可穿戴设备等领域。PNP互补型号为BCW61系列。

    技术参数


    以下是BCW60系列晶体管的技术规格及性能参数:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | VCBO | 开放发射极 | - | - | 32 | V |
    | VCEO | 开放基极 | - | - | 32 | V |
    | VEBO | 开放集电极 | - | - | 5 | V |
    | IC | 直流集电极电流 | - | - | 100 | mA |
    | ICM | 峰值集电极电流 | - | - | 200 | mA |
    | IBM | 峰值基极电流 | - | - | 200 | mA |
    | Ptot | 总功耗(Tamb≤25°C) | - | - | 250 | mW |
    | Tstg | 存储温度 | -65 | - | +150 | °C |
    | Tj | 结温 | - | - | 150 | °C |
    | Tamb | 工作环境温度 | -65 | - | +150 | °C |

    产品特点和优势


    BCW60系列晶体管具备低电流(最大100 mA)和低电压(最大32 V)的特点。此外,其具有以下显著优势:
    - 低功耗:在典型工作条件下,总功耗仅为250 mW。
    - 宽工作温度范围:存储温度范围为-65°C至+150°C,适合在极端环境中使用。
    - 高可靠性:具有较低的反向漏电流和较高的电流增益(β),适用于多种电路应用。

    应用案例和使用建议


    BCW60系列晶体管广泛应用于以下场合:
    - 信号放大:在音频放大器和功率放大器中使用。
    - 开关控制:用于电机控制和其他需要精确开关的应用中。
    - 一般用途:作为基础电路元件,应用于各类电子系统中。
    使用建议:
    - 确保在使用过程中,晶体管的工作电流不超过额定值,避免过载。
    - 在高温环境下使用时,考虑散热设计以确保可靠运行。

    兼容性和支持


    BCW60系列晶体管与其PNP互补型号BCW61系列兼容,适合于不同电路的设计需求。制造商提供全面的技术支持和维护服务,包括咨询热线和电子邮件支持。更多详细信息可访问[官方网站](http://www.nxperia.com)获取。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:晶体管工作时出现过热现象。
    解决方案:检查电路是否过载,增加散热措施,如加装散热片或风扇。
    - 问题:晶体管输出信号不稳定。
    解决方案:确保电源电压稳定,并调整电路中的电阻和电容值以优化信号传输。

    总结和推荐


    BCW60系列NPN通用晶体管以其卓越的性能、广泛的适用性和高可靠性,成为众多电子应用的理想选择。其宽广的工作温度范围和低功耗特性使其特别适合在复杂和苛刻的环境中使用。因此,我们强烈推荐使用这款晶体管来满足您的设计需求。

BCW60B参数

参数
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
晶体管类型 -
VEBO-最大发射极基极电压 5V
集电极截止电流 -
集电极电流 100mA
最大功率耗散 250mW
VCBO-最大集电极基极电压 32V
VCEO-集电极-发射极最大电压 32V
通用封装 SOT
安装方式 贴片安装

BCW60B厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BCW60B数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BCW60B BCW60B数据手册

BCW60B封装设计

查看详情并下载
Symbol
Footprint
3D Model
