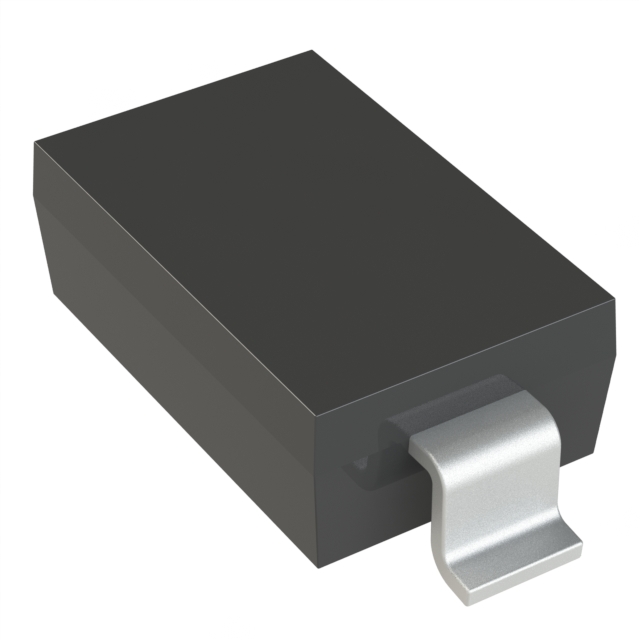

PMEG3005EGWJ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 30V 10A 150μA 500mA SOD-123 贴片安装
供应商型号: 841-PMEG3005EGWJ
供应商: Mouser
标准整包数: 1
NEXPERIA 整流二极管/整流桥 PMEG3005EGWJ

PMEG3005EGWJ概述

    PMEG3005EGW: 30 V, 0.5 A Low VF MEGA Schottky Barrier Rectifier

    1. 产品简介


    PMEG3005EGW 是一款由Nexperia生产的高性能平面最大效率通用型(MEGA)肖特基势垒整流器。该器件具有集成的保护环以提高可靠性,封装在一个小型SOD123表面贴装器件(SMD)塑料壳内。该产品主要适用于低电压整流、高效直流到直流转换、开关电源以及反向极性保护等应用场合。特别适用于汽车应用。

    2. 技术参数


    以下为PMEG3005EGW的主要技术参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | IF | 正向电流 | Ts ≤ 55 °C | - | - | 0.5 | A |
    | VR | 反向电压 | Tj = 25 °C | - | - | 30 | V |
    | VF | 正向电压 | IF = 500 mA, tp ≤ 300 μs, δ ≤ 0.02, Tj = 25 °C | - | 380 | 430 | mV |
    | IR | 反向电流 | VR = 30 V, 脉冲, Tj = 25 °C | - | 40 | 150 | μA |

    3. 产品特点和优势


    PMEG3005EGW具有以下特点和优势:
    - 低正向压降:典型值为380 mV,可实现更低功耗。
    - 高可靠性:集成的保护环能有效增强应力保护。
    - 紧凑封装:采用小型SOD123封装,便于表面贴装,节省PCB空间。
    - 认证标准:符合AEC-Q101标准,确保在汽车应用中的可靠性和耐用性。
    - 高效能:专为低电压和高频应用设计,提供高效的能量转换。

    4. 应用案例和使用建议


    PMEG3005EGW广泛应用于多种场合,如:
    - 低电压整流:适用于输入电压较低的应用场景,如消费电子产品。
    - 高效直流到直流转换:用于电源管理电路,提升系统整体能效。
    - 开关电源:用于各种功率变换器,优化电能转换效率。
    - 反向极性保护:在电池供电设备中提供可靠的保护。
    使用建议:
    - 确保在组装过程中正确焊接,避免因温度过高导致损坏。
    - 在高温环境中使用时,应考虑散热设计,保证良好的热传导性能。

    5. 兼容性和支持


    - 兼容性:PMEG3005EGW可以与其他常见的表面贴装器件轻松配合使用,适用于多种主板设计。
    - 支持:Nexperia公司提供了详尽的技术文档和支持服务,包括快速响应的技术支持和售后维护。

    6. 常见问题与解决方案


    以下是一些常见问题及解决方案:
    - Q: 设备温度过高的原因是什么?
    - A: 检查散热设计是否合理,必要时增加散热片或风扇,确保设备能在安全的工作温度范围内运行。

    - Q: 设备出现故障怎么办?
    - A: 参考官方提供的故障排除指南,或者联系Nexperia的技术支持团队获取帮助。

    7. 总结和推荐


    综上所述,PMEG3005EGW是一款针对低电压和高频应用的高性能肖特基势垒整流器。凭借其独特的低正向压降、高可靠性以及AEC-Q101认证,使其成为在低功耗应用和汽车领域的理想选择。对于需要高效能和稳定性的系统,PMEG3005EGW是一个非常值得推荐的产品。

PMEG3005EGWJ参数

参数
正向浪涌电流 10A
配置 -
If - 正向电流 500mA
Ir - 反向电流 150μA
Vr-反向电压 30V
反向恢复时间 -
通用封装 SOD-123
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
