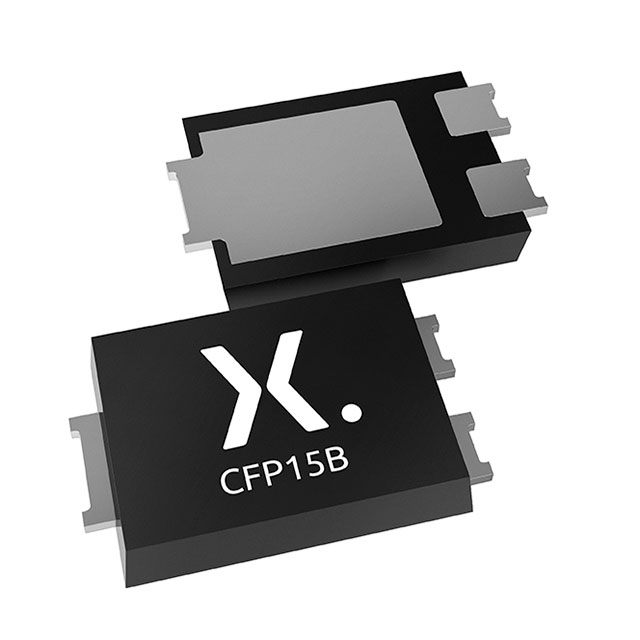

PMEG045V100EPDZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: Nexperia 肖特基二极管 二极管, 14A, 45V, 表面贴装, CFP-15封装, 2 + Tab针
供应商型号: PMEG045V100EPDZ
供应商: 国内现货
标准整包数: 1500
NEXPERIA 整流二极管/整流桥 PMEG045V100EPDZ

PMEG045V100EPDZ概述

    Nexperia PMEG045V100EPD 技术手册解析

    1. 产品简介


    PMEG045V100EPD 是一款由 Nexperia 生产的低正向电压(Low VF)MEGA肖特基势垒整流器。这款整流器的最大额定电流为 10A,最高反向电压可达 45V。它采用平面最大效率技术,集成应力保护环,适用于多种电力转换应用。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    ||
    | 平均正向电流 | IF(AV) | δ = 0.5; f = 20 kHz; | - | - | 10 | A |
    | 反向电压 | VR | Tj = 25 °C | - | - | 45 | V |
    | 正向电压 | VF | IF = 10 A; Tj = 25 °C | - | 420 | 490 | mV |
    | 反向电流 | IR | VR = 45 V; Tj = 25 °C | - | 250 | 600 | µA |

    3. 产品特点和优势


    - 高功率能力: 由于采用夹式键合技术和散热器设计,具有强大的功率处理能力。
    - 紧凑且轻薄的SMD封装: 典型高度为0.78mm,适合现代小型化需求。
    - 通过AEC-Q101认证: 适用于汽车应用,确保可靠性。

    4. 应用案例和使用建议


    - 低电压整流:适用于电源管理和电池充电电路。
    - 高效直流到直流转换:提高能源效率。
    - 开关模式电源:提供快速恢复特性,减少能量损耗。
    - 续流应用:用于电机和其他电感性负载的保护。
    使用建议:
    - 确保PCB设计合理,提供足够的散热措施,特别是在高温环境下。
    - 选择合适的焊盘尺寸以降低热阻,提高可靠性。

    5. 兼容性和支持


    - 兼容性: 该产品支持多种封装形式(如CFP15/SOT1289),易于集成到不同类型的电路板中。
    - 支持: Nexperia 提供全面的技术文档和支持服务,帮助客户进行设计和调试。

    6. 常见问题与解决方案


    - 问题1: 过载时发热严重
    - 解决方案: 使用较大尺寸的焊盘或增加散热片来降低热阻。
    - 问题2: 反向电流过高
    - 解决方案: 检查焊接质量,确保所有引脚正确焊接。

    7. 总结和推荐


    总体评价:
    - 优点:
    - 高效、可靠的设计
    - 小巧轻薄的封装便于集成
    - 通过AEC-Q101认证,适用车载应用
    - 缺点:
    - 在极端温度下的表现可能受限
    推荐:PMEG045V100EPD 适用于需要高效、紧凑电源解决方案的应用,特别是汽车电子和通信领域。虽然价格相对较高,但其卓越的性能和长期可靠性使其成为值得推荐的产品。

PMEG045V100EPDZ参数

参数
反向恢复时间 17ns
正向浪涌电流 210A
配置 独立式双anode
If - 正向电流 10A
Ir - 反向电流 50μA
Vr-反向电压 45V
长*宽*高 4.3mm*5.8mm*820μm
通用封装 CFP-15
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装
