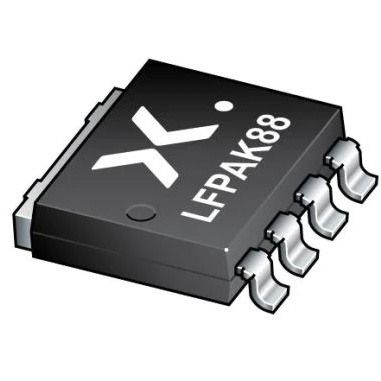

PSMNR55-40SSHJ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: Nexperia N沟道MOS管, Vds=40 V, 500 A, LFPAK88封装, 表面贴装, 4引脚
供应商型号: PSMNR55-40SSHJ
供应商: 国内现货
标准整包数: 2000
NEXPERIA 场效应管(MOSFET) PSMNR55-40SSHJ

PSMNR55-40SSHJ概述

    Nexperia PSMNR55-40SSH MOSFET 技术手册解析

    1. 产品简介


    Nexperia PSMNR55-40SSH 是一款高性能的N沟道增强型金属氧化物半导体场效应晶体管(MOSFET),采用NextPowerS3技术,集成在LFPAK88封装中。其具有低导通电阻(0.55毫欧)和高连续电流承载能力(500安培),特别适用于高效率、高频开关应用。NextPowerS3技术的独特之处在于其“SchottkyPlus”技术,能够实现类似肖特基二极管的开关性能,同时避免高泄漏电流的问题。产品广泛应用于直流电机控制、同步整流、电池保护系统及热插拔电源管理等领域。

    2. 技术参数


    - 基本参数
    - 漏源电压(VDS):40V
    - 漏极电流(ID):最大500A
    - 连续功率耗散(Ptot):375W
    - 结到散热板热阻(Rth(j-mb)):0.35-0.4K/W
    - 静态特性
    - 导通电阻(RDSon):0.33-0.55毫欧(典型值0.47毫欧)
    - 输入电容(Ciss):15116-21162皮法(典型值18139皮法)
    - 动态特性
    - 总栅极电荷(QG(tot)):190-267纳库仑(典型值228.5纳库仑)
    - 栅源电荷(QGS):51-77纳库仑(典型值64纳库仑)
    - 安全工作区
    - 最大峰值漏极电流(IDM):2237A(单脉冲)

    3. 产品特点和优势


    - 高可靠性:采用LFPAK88封装,具备铜夹和焊接键合片,保证低引脚电感和电阻,以及高电流承载能力。
    - 高效率:通过“SchottkyPlus”技术,确保低损耗和快速恢复特性,适合高效率和高频应用。
    - 宽工作温度范围:达到175℃的额定工作温度,符合UL2595标准。
    - 高可靠性和安全性:在极端条件下的稳定表现,100%测试合格,可承受非重复性雪崩能量高达1375mJ。

    4. 应用案例和使用建议


    - 应用案例
    - 电动机控制:用于驱动高电流负载的无刷直流电机,确保稳定可靠的电机控制。
    - 电源管理系统:如服务器电源供应器中的同步整流,提高效率并减少热耗散。
    - 电池保护:作为电池管理系统(BMS)的关键组件,确保电池安全运行。

    - 使用建议
    - 确保PCB设计符合规范,以支持高电流需求。
    - 在高温环境下使用时,需进行充分的热设计和散热处理。
    - 考虑到其高连续电流承载能力,选择合适的散热器和PCB布局至关重要。

    5. 兼容性和支持


    - 兼容性:PSMNR55-40SSH 与现有的D2PAK和10 x 12 mm无铅封装类型兼容,易于替换。
    - 支持:Nexperia 提供详尽的技术支持,包括详细的参考设计文档和全面的应用指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:持续电流受限
    - 解决方案:调整PCB设计和热设计,确保最佳散热。
    - 问题:高热损耗
    - 解决方案:增加散热器面积或改善散热路径,确保良好的热传导。
    - 问题:高漏电流
    - 解决方案:确保正确安装和布局,使用推荐的焊锡和PCB材料。

    7. 总结和推荐


    Nexperia PSMNR55-40SSH MOSFET 是一款高度集成且性能卓越的产品,适合高电流和高频应用。其出色的高效率、低漏电流和稳定的温控性能使其在多种工业和消费电子领域中表现出色。我们强烈推荐此产品用于需要高效能和高可靠性的应用场合。无论是电机控制还是电源管理,PSMNR55-40SSH 都是一个值得信赖的选择。

PSMNR55-40SSHJ参数

参数
栅极电荷 267nC@ 10 V
FET类型 1个N沟道
配置 -
Vds-漏源极击穿电压 40V
最大功率耗散 375W(Ta)
通道数量 -
Vgs(th)-栅源极阈值电压 3.6V@1mA
Vgs-栅源极电压 20V
Id-连续漏极电流 500A
Ciss-不同 Vds 时的输入最大电容 21.162nF@25V
Rds(On)-漏源导通电阻 550μΩ@ 25A,10V
通用封装 LFPAK-88
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMNR55-40SSHJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
