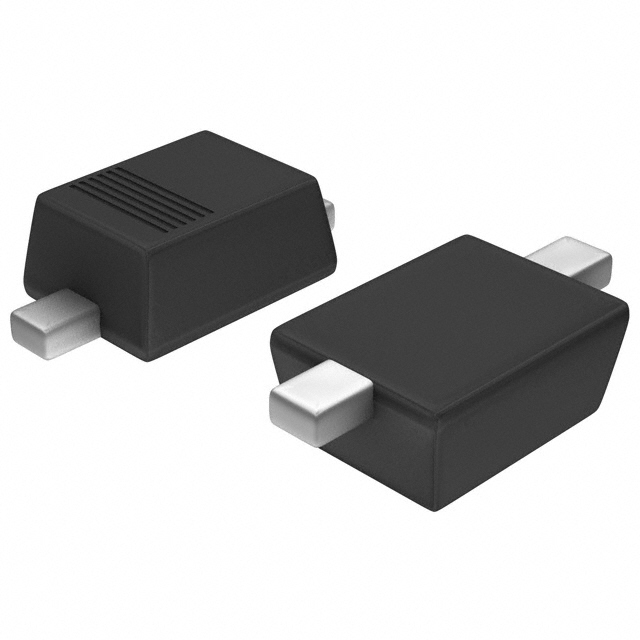

BZX58550-C3V0-QX

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: 800nA 3V 100Ω 300mW SOD-523 贴片安装
供应商型号: ET-3810555
供应商: 海外现货
标准整包数: 5
NEXPERIA 齐纳(稳压)二极管 BZX58550-C3V0-QX

BZX58550-C3V0-QX概述

    Nexperia BZX58550-Q系列低电流稳压二极管

    1. 产品简介


    Nexperia的BZX58550-Q系列是专为低电流应用设计的电压调节二极管。采用SOD523(SC-79)超小型扁平表面贴装封装,使其非常适合便携式电池供电设备和其他低功耗电子设备。这些二极管能够提供稳定的电压输出,适用于多种电子电路中的低压调节任务。

    2. 技术参数


    - 总功率耗散:≤ 300 mW
    - 容差系列:约± 5%
    - 工作电压范围:标称值1.8 V至10 V
    - 指定测试电流:50 μA,适合低偏置和便携式电池供电的应用
    - 符合标准:根据AEC-Q101标准认证,适用于汽车应用
    | 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
    ||
    | VF | 正向电压 | IF = 10 mA 0.9 V |
    | Ptot | 总功率耗散 | Tamb ≤ 25 °C 300 | mW |

    3. 产品特点和优势


    - 低电流应用:特别适合需要低电流和稳定电压输出的应用
    - 高可靠性:符合AEC-Q101标准,适用于汽车电子系统
    - 紧凑封装:SOD523封装,尺寸小巧,适合便携设备
    - 广泛的工作电压范围:覆盖1.8 V至10 V的电压区间,满足多种需求

    4. 应用案例和使用建议


    - 应用领域:低电流调节功能,如便携式电源、汽车电子设备中的稳压电源等
    - 使用建议:由于这些二极管的设计目标是低电流应用,因此在高电流应用中应谨慎使用。确保在使用前检查具体应用的电流需求是否符合其最大额定值。

    5. 兼容性和支持


    - 兼容性:BZX58550-Q系列与大多数现有的表面贴装制造流程兼容,便于集成到现有系统中
    - 支持信息:制造商提供了详细的技术支持文档和样品申请服务,以帮助用户在设计过程中解决问题。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,设备的稳定性下降
    - 解决方案:确认设备的散热设计符合规范,适当增加散热措施。

    - 问题2:设备在长期运行时出现过热现象
    - 解决方案:检查电路布局,避免过度发热的路径,并确保设备安装在具有良好散热性能的环境中。

    7. 总结和推荐


    综上所述,Nexperia BZX58550-Q系列是一种可靠的低电流电压调节二极管,具有出色的性能和广泛的适用范围。对于需要在严苛环境条件下工作的低电流应用,此系列产品是一个很好的选择。强烈推荐用于汽车电子和其他需要稳定电压供应的场合。

BZX58550-C3V0-QX参数

参数
最大功率 300mW
Ir - 反向电流 800nA
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 300mW
标称齐纳电压 3V
配置 -
通用封装 SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX58550-C3V0-QX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX58550-C3V0-QX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX58550-C3V0-QX BZX58550-C3V0-QX数据手册

BZX58550-C3V0-QX封装设计

查看详情并下载
Symbol
Footprint
3D Model
