BZX79-C39,113

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 50nA 39V 130Ω 500mW 独立式 ALF-2 通孔安装 4.25mm(长度)*1.85mm(宽度)
供应商型号: AV-E-BZX79-C39,113
供应商: Avnet
标准整包数: 10000

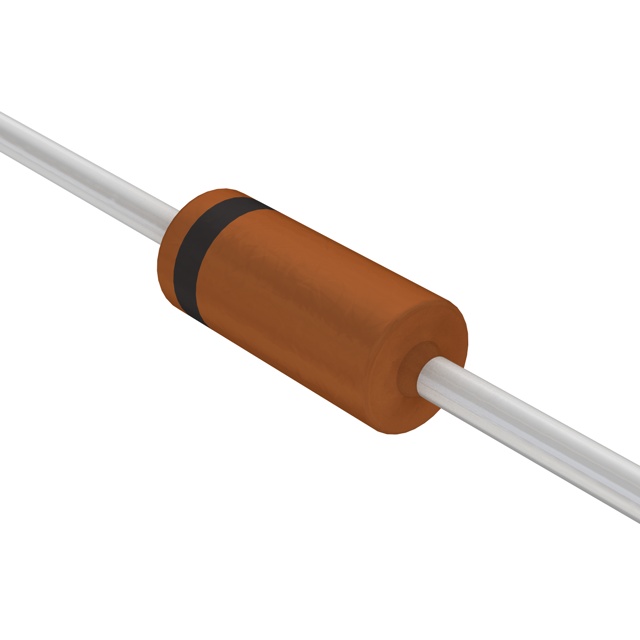

NEXPERIA 齐纳(稳压)二极管 BZX79-C39,113

BZX79-C39,113概述


    产品简介


    产品类型: BZX79系列电压调节二极管
    主要功能: 作为低电压稳压器或电压参考,用于维持稳定的输出电压。
    应用领域: 广泛应用于汽车、工业、计算、消费电子和可穿戴设备等领域。

    技术参数


    - 总功率耗散: 最大500 mW(在50°C时)
    - 容差系列: ±2% 和约±5%
    - 工作电压范围: 2.4 V至75 V(E24范围内)
    - 非重复峰值反向功率耗散: 最大40 W
    - 持续正向电流: 最大250 mA
    - 存储温度范围: -65°C 至 +200°C
    - 结温范围: -65°C 至 +200°C

    产品特点和优势


    - 高性能: 能够稳定输出电压,适合在各种环境中使用。
    - 宽工作电压范围: 从2.4 V到75 V,适应性强。
    - 高可靠性: 适用于要求高的工业和汽车应用。
    - 多种精度选择: 提供±2%和±5%两种精度等级,满足不同需求。
    - 高稳定性: 良好的温度系数,确保在不同温度下仍能保持稳定性能。

    应用案例和使用建议


    应用案例
    - 工业控制系统: 在工业控制系统中,这些二极管可以提供稳定的电压参考,确保系统正常运行。
    - 汽车电子: 在汽车电子产品中,如发动机控制单元(ECU)中,可以作为稳压器使用,保证系统的稳定性。
    - 电源管理: 用于电源管理系统,提供精确的电压调节,提高整体效率。
    使用建议
    - 散热设计: 由于最高功耗可达500 mW,需要考虑良好的散热设计,以避免过热。
    - 选择合适型号: 根据实际电压需求选择合适的型号,例如3.3V、5V等。
    - 避免瞬态冲击: 注意非重复峰值反向电流不超过40 W,避免瞬态冲击导致损坏。

    兼容性和支持


    - 兼容性: BZX79系列二极管采用SOD27 (DO-35) 封装,易于安装和集成。
    - 支持: 用户可通过销售办公室或电子邮件获取技术支持和售后服务,详细信息可在Nexperia官网获取。

    常见问题与解决方案


    - 问题: 过载烧毁
    - 解决方法: 确保电路中无过载现象,增加外部保护措施,如保险丝或限流电阻。
    - 问题: 温度过高
    - 解决方法: 改善散热设计,确保温度不超过规定范围。
    - 问题: 电压波动
    - 解决方法: 检查输入电压源的稳定性,必要时添加滤波电容。

    总结和推荐


    优点:
    - 高精度、高可靠性
    - 宽工作电压范围,适应性强
    - 稳定性好,温度系数适中
    - 易于集成,兼容性强
    结论: BZX79系列电压调节二极管是一款高性能、高可靠性的电子元器件,广泛适用于各种应用场景。无论是工业控制、汽车电子还是电源管理,都能发挥重要作用。强烈推荐在需要稳定电压的应用中使用。

BZX79-C39,113参数

参数
标称齐纳电压 39V
配置 独立式
最大功率 0.4
Ir - 反向电流 50nA
最大齐纳阻抗 130Ω
电压容差 ±5%
最大功率耗散 500mW
长*宽*高 4.25mm(长度)*1.85mm(宽度)
通用封装 ALF-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

BZX79-C39,113厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX79-C39,113数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX79-C39,113 BZX79-C39,113数据手册

BZX79-C39,113封装设计

查看详情并下载
Symbol
Footprint
3D Model
