BC857BV,115

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: Nexperia PNP晶体管, SSMini封装, 贴片安装, 最大直流集电极电流-100 mA, 最大集电极-发射电压-45 V
供应商型号: BC857BV,115
供应商: 国内现货
标准整包数: 4000

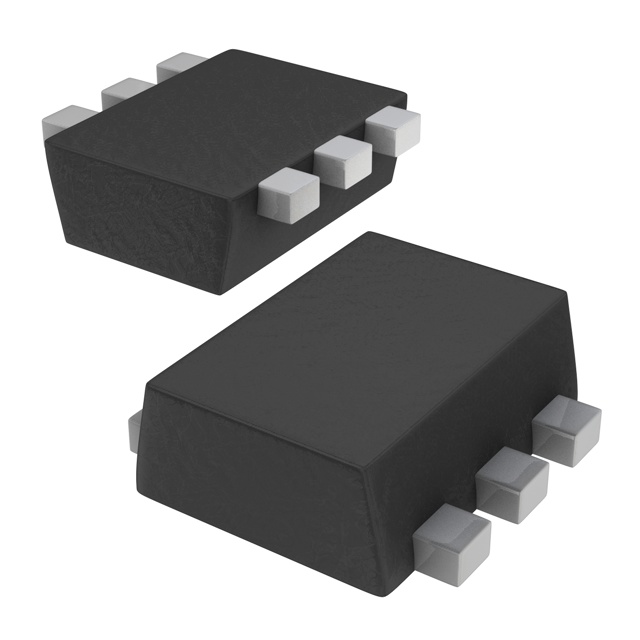

NEXPERIA 三极管(BJT) BC857BV,115

BC857BV,115概述

    电子元器件产品技术手册

    产品简介


    BC857BV是一款PNP通用双晶体管,采用SOT666塑料封装形式。它主要用于一般开关和放大应用,广泛应用于汽车、工业、计算机、消费类电子及可穿戴设备等领域。此晶体管的互补型号为BC847BV。

    技术参数


    - 总功率耗散:300 mW(环境温度≤25°C)
    - 物理尺寸:1.6 mm × 1.2 mm × 0.55 mm(超薄型)
    - 热阻:Rth j-a = 416 K/W(注释:焊接到FR4印刷电路板上)
    极限值
    | 符号 | 参数 | 条件 | 最小值 | 最大值 | 单位 |
    |
    | VCBO | 集电极-基极电压 | 开路发射极 | - | -50 | V |
    | VCEO | 集电极-发射极电压 | 开路基极 | - | -45 | V |
    | VEBO | 发射极-基极电压 | 开路集电极 | - | -5 | V |
    | IC | 集电极电流(直流) | - | - | -100 | mA |
    | ICM | 峰值集电极电流 | - | - | 200 | mA |
    | IBM | 峰值基极电流 | - | - | 200 | mA |
    | Ptot | 总功率耗散 | 环境温度≤25°C | - | 300 | mW |
    | Tstg | 存储温度 | -65 | +150 | °C |
    | Tj | 结温 | - | 150 | °C |
    | Tamb | 工作环境温度 | -65 | +150 | °C |

    产品特点和优势


    - 超小体积:仅有1.6 mm × 1.2 mm × 0.55 mm,极大地减少了PCB上的空间占用。
    - 优异的热性能:由于扁平引脚的设计,提升了热行为表现。
    - 降低成本:减少组件数量,降低了贴片成本。
    - 共平面性良好:直列引脚设计提高了共平面性。

    应用案例和使用建议


    BC857BV常用于需要高集成度的电路设计中,如开关电源管理和信号放大的场合。为了确保最佳性能,建议将其焊接在FR4印刷电路板上,并通过回流焊接方法进行焊接。

    兼容性和支持


    该产品可与多种电子设备兼容。若需要更多技术支持,可以通过官方邮箱 salesaddresses@nexperia.com 联系销售部门获取帮助。

    常见问题与解决方案


    1. 问题:集电极电流过载
    - 解决办法:检查电路是否符合规定的最大电流值,避免超过器件的最大额定值。

    2. 问题:焊接过程中损坏
    - 解决办法:遵循正确的焊接工艺,如回流焊接,并确保焊接温度控制在安全范围内。

    总结和推荐


    总体来看,BC857BV作为一款PNP通用双晶体管,具备超小体积、高效能和成本低的优势。它在各种应用场合中表现出色,特别适合于需要高集成度的电路设计。强烈推荐使用这款产品,特别是在要求高性能和高可靠性的应用中。

BC857BV,115参数

参数
集电极截止电流 15nA
晶体管类型 2 PNP (Dual)
配置
集电极电流 100mA
最大集电极发射极饱和电压 400mV@ 5mA,100mA
VCBO-最大集电极基极电压 50V
最大功率耗散 300mW
VCEO-集电极-发射极最大电压 45V
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 5mA,100mA
长*宽*高 1.7mm*1.3mm*600μm
通用封装 SOT-666
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

BC857BV,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC857BV,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC857BV,115 BC857BV,115数据手册

BC857BV,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.4919
8000+ ¥ 0.4758
16000+ ¥ 0.4677
32000+ ¥ 0.4637
库存: 21600
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1967.6
