首页  >  产品百科  >  BZX8850S-C27YL

BZX8850S-C27YL

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: Nexperia 单路稳压二极管, 额定齐纳电压27V, 贴片安装, 最大功率耗散365 mW, DFN1006BD-2封装
供应商型号: CY-BZX8850S-C27YL
供应商: Avnet
标准整包数: 1
NEXPERIA 齐纳(稳压)二极管 BZX8850S-C27YL

BZX8850S-C27YL概述

    BZX8850S 系列低压稳压二极管

    产品简介


    BZX8850S 系列低压稳压二极管是一款小型表面贴装设备(SMD),采用无引脚的超小型塑封结构,具有侧润湿边缘。该系列适用于低功耗的应用场景,如便携式电池供电设备和其他低偏置电压系统。它通过提供稳定的输出电压来确保设备在各种环境下的正常运行。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VF | 正向电压 | IF = 10 mA | - | - | 0.9 | V |
    | Ptot | 总功耗 | Tamb ≤ 25°C | - | - | 365 | mW |
    | Rth(j-a) | 结到环境热阻 | 自由空气中 | - | - | 340 | K/W |
    | VZ | 额定工作电压 | - | 1.8 | - | 75 | V |

    产品特点和优势


    - 总功耗: ≤ 365 mW,适用于低功耗设计。
    - 温度容差系列: 大约± 5%,适合需要高精度稳定电压的应用。
    - 工作电压范围: 1.8 V 到 75 V,适合多种电压需求的应用。
    - 测试电流低: 在 50 μA 下指定,适用于低偏置和便携式电池供电的应用。

    应用案例和使用建议


    - 低电流通用调节功能:常用于电路的稳压,特别是在低电流环境下。
    - 设计建议: 为了实现最佳性能,建议在 PCB 设计时遵循推荐的焊盘布局和尺寸,以确保热稳定性。具体设计参考章节 10. Soldering。

    兼容性和支持

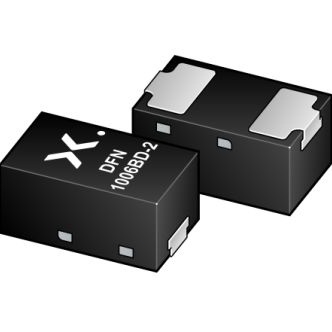

    - 封装信息: 该系列产品采用 DFN1006BD-2 封装,尺寸为 1 mm x 0.6 mm x 0.47 mm。
    - 制造商支持: Nexperia 提供详尽的技术文档和客户支持,包括焊接指导和详细的特性描述。

    常见问题与解决方案


    - 问: 为什么正向电流会受到限制?
    - 答: 为了保护二极管不受过热损害,设计了最大正向电流限制。具体数值请参考表格 5 中的限制值。
    - 问: 如何避免因过高的温度导致设备损坏?
    - 答: 确保设备安装在标准 PCB 上,并在不超过 25°C 的环境中使用,参见数据表中的限制值部分。

    总结和推荐


    BZX8850S 系列低压稳压二极管因其高效、稳定和易于集成的特点,特别适用于低功耗和便携式电池供电的设备中。其高精度和广泛的工作电压范围使其成为众多应用的理想选择。强烈推荐在需要低功耗和高可靠性稳压的项目中使用此产品。

BZX8850S-C27YL参数

参数
电压容差 -
最大功率耗散 365mW
标称齐纳电压 27V
配置 -
最大功率 365mW
Ir - 反向电流 50nA
最大齐纳阻抗 80Ω
通用封装 DFN-1006BD-2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BZX8850S-C27YL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX8850S-C27YL数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX8850S-C27YL BZX8850S-C27YL数据手册

BZX8850S-C27YL封装设计

查看详情并下载
Symbol
Footprint
3D Model
