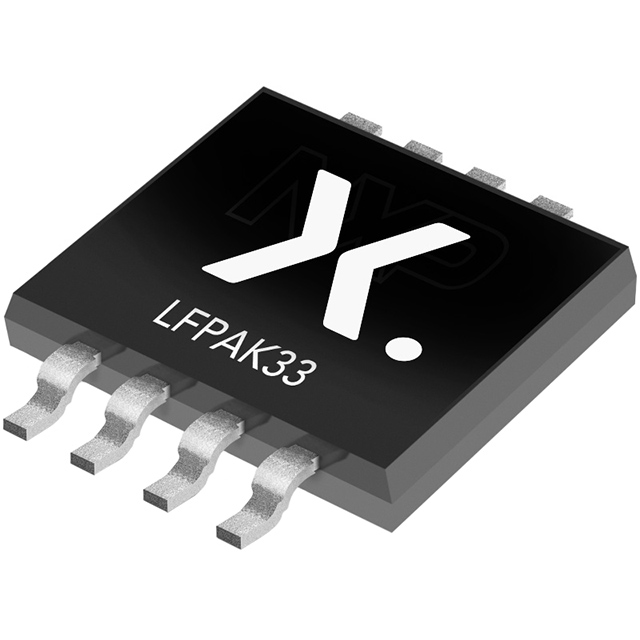

BUK9M43-100EX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: Nexperia N沟道增强型MOS管, Vds=100 V, 26 A, LFPAK33封装, 表面贴装, 4引脚
供应商型号: AV-S-NXEBUK9M43100EX
供应商: Avnet
标准整包数: 1500
NEXPERIA 场效应管(MOSFET) BUK9M43-100EX

BUK9M43-100EX概述

    BUK9M43-100E N-Channel MOSFET 技术手册

    产品简介


    BUK9M43-100E 是一款采用 TrenchMOS 技术的低压 N-沟道 MOSFET,封装形式为 LFPAK33(Power33)。此产品已按照 AEC Q101 标准设计和认证,适用于高性能汽车应用。其主要特点包括逻辑电平门极、重复雪崩额定值以及高达 175°C 的耐热性能。

    技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | 25 °C ≤ Tj ≤ 175 °C | - | - | 100 | V |
    | ID | 漏电流 | VGS = 5 V; Tmb = 25 °C; Fig. 2 | - | - | 25 | A |
    | Ptot | 总功率消耗 | Tmb = 25 °C; Fig. 1 | - | - | 75 | W |
    | RDSon | 导通电阻 | VGS = 5 V; ID = 5 A; Tj = 25 °C; Fig. 11 | - | 35 | 43 | mΩ |
    | QGD | 门极-漏极电荷 | ID = 5 A; VDS = 80 V; VGS = 5 V; Fig. 13 | - | 8.2 | - | nC |

    产品特点和优势


    1. Q101 符合性:确保产品在高可靠性要求下的稳定运行。
    2. 重复雪崩额定值:适合于需要承受多次雪崩脉冲的应用。
    3. 175°C 高温评级:在严苛的热环境中仍能保持良好的性能。
    4. 真逻辑电平门极:即使在高温下也能保持良好的开关性能,适合多种控制应用。

    应用案例和使用建议


    应用:
    - 12V、24V 和 48V 汽车系统
    - 电机、灯泡和电磁阀控制
    - 变速箱控制
    - 高性能电源开关
    使用建议:
    1. 在使用时应根据应用需求选择合适的散热措施,以保证器件在工作温度范围内的稳定性。
    2. 由于器件具有较高的耐热性能,适用于高热负载的应用场合。
    3. 建议在选择电源设计时,充分考虑电源管理部分的布局和走线,以减少寄生电感的影响。

    兼容性和支持


    该器件在电气特性和机械结构上均与常见的标准相兼容,便于与其他电路集成。Nexperia 提供详细的技术文档和应用指南,以支持客户进行设计和测试。

    常见问题与解决方案


    1. 问题:在高温环境下,漏电流显著增加。
    解决方案:检查电路板的散热设计,确保器件在规定的工作温度范围内运行。

    2. 问题:电源开关过程中出现异常噪音。
    解决方案:检查外部电容器的容值和容差,确保其满足电路的要求。适当增加外部电容可以减少噪声干扰。

    总结和推荐


    BUK9M43-100E 以其出色的耐热性和真逻辑电平门极设计,非常适合在汽车和其他工业控制系统中使用。其卓越的可靠性和强大的功能使其成为高性能电源管理的理想选择。强烈推荐在相关应用中使用这款器件,特别是在要求严格、热负荷大的环境中。

BUK9M43-100EX参数

参数
Ciss-不同 Vds 时的输入最大电容 2.309nF@25V
Rds(On)-漏源导通电阻 43mΩ@ 5A,10V
最大功率耗散 80W(Tc)
栅极电荷 20.2nC@ 5 V
Vgs(th)-栅源极阈值电压 2.1V@1mA
通道数量 -
配置 -
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 10V
Id-连续漏极电流 25A
长*宽*高 3.4mm*2.6mm*900μm
通用封装 LFPAK-33
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
