BC857CW

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 250mV@ 100mA,5mA PNP 200mW 5V 15nA 50V 45V 100mA SC70 贴片安装
供应商型号:
供应商:
标准整包数: 0

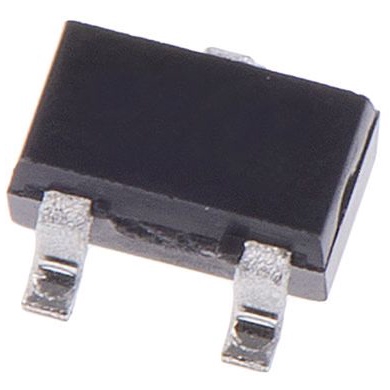

NEXPERIA 三极管(BJT) BC857CW

BC857CW概述


    产品简介


    BC856W, BC857W, BC858W 是一款通用型PNP晶体管,适用于多种电路设计。这些晶体管主要用于一般用途的开关和放大功能,在各种电子产品中都有广泛的应用。具体来说,它们可以用于计算机、消费电子、可穿戴设备以及汽车工业等多个领域。

    技术参数


    - 电流参数:最大直流电流为100mA;峰值直流电流可达200mA。
    - 电压参数:集电极-基极开路电压最大为80V(BC856W)、50V(BC857W)和30V(BC858W)。集电极-发射极开路基极电压最大为65V(BC856W)、45V(BC857W)和30V(BC858W)。基极-发射极开路集电极电压最大为5V。
    - 功耗参数:在环境温度低于25°C时,总功耗最高可达200mW。
    - 存储温度范围:-65°C至+150°C。
    - 工作温度范围:-65°C至+150°C。
    - 热阻参数:结点到环境的热阻为625K/W。

    产品特点和优势


    BC856W, BC857W, BC858W 这些PNP晶体管具有低电流和低电压的特点,特别适合于需要高效能转换的应用场合。它们的高增益(hFE)确保了良好的信号放大能力,且在不同温度条件下表现稳定。此外,这些晶体管还具有良好的可靠性,能够在极端环境下稳定工作,这使得它们成为工业级应用的理想选择。

    应用案例和使用建议


    这些PNP晶体管在多种应用中表现出色,例如:
    - 开关应用:用于电路的开关控制,例如在直流电路中的电源开关。
    - 放大应用:用于信号放大,提高信号传输效率,尤其是在音频和视频处理中。
    使用建议包括:
    - 在设计电路时,要确保晶体管的工作电流和电压不超过规定的极限值。
    - 要注意散热设计,特别是在大电流和高温环境中工作时,要避免过热导致的性能下降或损坏。

    兼容性和支持


    BC856W, BC857W, BC858W 是通过SOT323塑料封装提供的,这种封装标准使得这些晶体管可以与大多数电路板兼容。此外,制造商提供了详尽的技术文档和客户服务支持,用户可以通过官方渠道获取技术支持和咨询。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题1:晶体管在高电流下出现过热现象。
    - 解决方案:增加散热片或者调整电路设计以降低电流。
    - 问题2:晶体管在低温下性能不稳定。
    - 解决方案:确保电路在适当的工作温度范围内运行,必要时使用温控设备。
    - 问题3:晶体管的信号放大效果不佳。
    - 解决方案:检查电路设计是否正确,确保晶体管的基极电流足够以提供必要的增益。

    总结和推荐


    综上所述,BC856W, BC857W, BC858W 这些PNP晶体管是市场上非常可靠和实用的选择。它们的低电流和低电压特性使得它们在许多应用中表现出色,特别是对于需要高效能转换的场景。强烈推荐在设计中使用这些晶体管,特别是在需要高性能和高可靠性的场合。

BC857CW参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 100mA,5mA
VCBO-最大集电极基极电压 50V
最大功率耗散 200mW
晶体管类型 PNP
VCEO-集电极-发射极最大电压 45V
集电极截止电流 15nA
VEBO-最大发射极基极电压 5V
集电极电流 100mA
配置 -
最大集电极发射极饱和电压 -
通用封装 SC70
安装方式 贴片安装

BC857CW厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BC857CW数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA BC857CW BC857CW数据手册

BC857CW封装设计

查看详情并下载
Symbol
Footprint
3D Model
