PMCM4401UPEZ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 400mW(Ta),12.5W(Tc) 8V 900mV@ 250µA 10nC@ 4.5 V 1个P沟道 20V 95mΩ@ 3A,4.5V 4A 420pF@10V 贴片安装
供应商型号: A-PMCM4401UPEZ
供应商: 云汉优选
标准整包数: 10

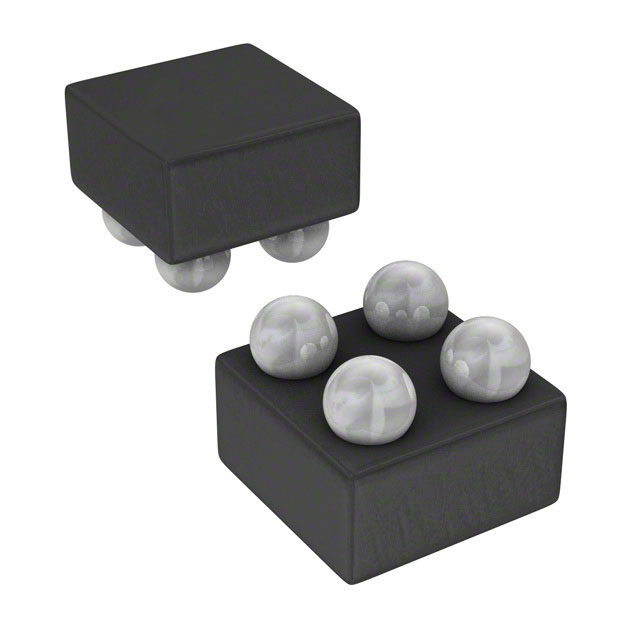

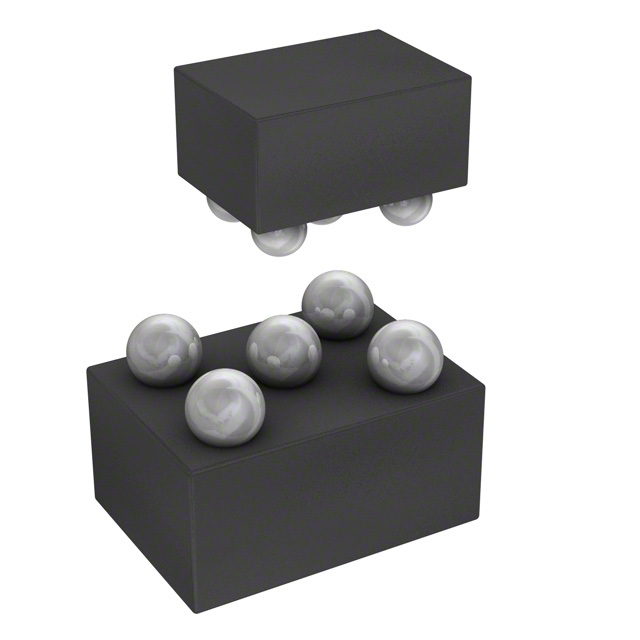

NEXPERIA 场效应管(MOSFET) PMCM4401UPEZ

PMCM4401UPEZ概述

    Nexperia PMCM4401UPE:20 V P通道沟槽式MOSFET

    产品简介


    Nexperia PMCM4401UPE是一款采用4个引脚的晶圆级芯片尺寸封装(WLCSP)的增强型场效应晶体管(FET)。它运用了沟槽式MOSFET技术,适用于电池开关、高速线路驱动器和低侧负载开关等多种应用场合。

    技术参数


    - 工作电压:-20V
    - 栅源电压:-8V到8V
    - 漏极电流:-4A(瞬态条件下)
    - 静态特性:
    - 漏源导通电阻:VGS = -4.5V时,ID = -3A时,RDSon = 75至95mΩ
    - 极限值:
    - 最大连续漏极电流:Tamb = 25°C时,ID = -2A
    - 最大脉冲漏极电流:Tamb = 25°C时,单脉冲;tp ≤ 10 µs,IDM = -13A
    - 最大功率耗散:Tamb = 25°C时,Ptot = 400mW
    - 热阻抗:
    - 从结点到环境:在自由空气中,Rth(j-a) = 250到300K/W

    产品特点和优势


    - 低阈值电压:确保在较低电压下能够正常工作。
    - 超小型封装:仅0.78×0.78×0.35 mm,适合空间受限的应用场合。
    - 高静电放电保护:ESD保护超过2 kV HBM,增强耐用性。
    - 沟槽式MOSFET技术:提高性能,减少漏电流。

    应用案例和使用建议


    - 电池开关:适用于便携式电子设备中的电池管理,如智能手机和平板电脑。
    - 高速线路驱动器:可用于高速通信接口的信号放大。
    - 低侧负载开关:适合汽车电子中的低侧开关应用。
    - 切换电路:可用于电源管理单元中的开关电源设计。

    兼容性和支持


    - 兼容性:该器件可与标准WLCSP封装的电路板兼容。
    - 支持:厂商提供详细的技术支持和维护服务,包括安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:如何确保器件的安全工作区域?
    - 解决方案:参考技术手册中的安全操作区图,结合具体应用场景确定合适的驱动电压和电流范围。

    2. 问题:如何处理器件在高温下的热稳定性?
    - 解决方案:确保使用符合要求的散热措施,并根据温度曲线图选择合适的散热材料。

    总结和推荐


    Nexperia PMCM4401UPE具备紧凑的封装和卓越的电气性能,特别适用于对空间要求严格且需要高性能的场合。推荐用于电池管理、通信接口和电源转换等领域。此外,厂商提供的详尽技术支持进一步提升了该产品的市场竞争力。总的来说,这是一款非常值得选用的产品。

PMCM4401UPEZ参数

参数
Id-连续漏极电流 4A
配置 -
栅极电荷 10nC@ 4.5 V
Vds-漏源极击穿电压 20V
Vgs-栅源极电压 8V
Vgs(th)-栅源极阈值电压 900mV@ 250µA
最大功率耗散 400mW(Ta),12.5W(Tc)
Ciss-不同 Vds 时的输入最大电容 420pF@10V
通道数量 -
FET类型 1个P沟道
Rds(On)-漏源导通电阻 95mΩ@ 3A,4.5V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMCM4401UPEZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMCM4401UPEZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PMCM4401UPEZ PMCM4401UPEZ数据手册

PMCM4401UPEZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
