首页  >  产品百科  >  BUK7M8R0-40EX

BUK7M8R0-40EX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 75W(Tc) 20V 4V@1mA 23.8nC@ 10 V 1个N沟道 40V 8mΩ@ 20A,10V 69A 1.567nF@25V LFPAK-33 贴片安装
供应商型号: BUK7M8R0-40EX
供应商: 国内现货
标准整包数: 1500

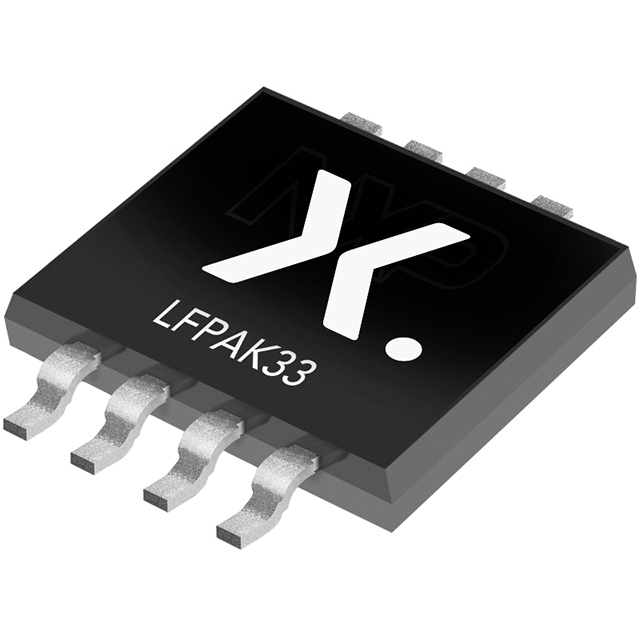

NEXPERIA 场效应管(MOSFET) BUK7M8R0-40EX

BUK7M8R0-40EX概述


    产品简介


    BUK7M8R0-40E
    产品类型:N沟道标准等级功率MOSFET
    主要功能:具有低导通电阻(8 mΩ),适用于高电流和高效能应用
    应用领域:主要用于汽车系统(如12V车载系统)、电机控制、灯控、电磁阀控制、传动控制和高性能电源开关等

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | 25 °C ≤ Tj ≤ 175 °C | - | - | 40 | V |
    | ID | 漏极电流 | VGS = 10 V; Tmb = 25 °C | - | - | 69 | A |
    | Ptot | 总功耗 | Tmb = 25 °C | - | - | 75 | W |
    | RDSon | 导通电阻 | VGS = 10 V; ID = 20 A; Tj = 25 °C | - | 6.6 | 8 | mΩ |

    产品特点和优势


    1. Q101认证:符合AEC Q101标准,适合在高性能汽车应用中使用。
    2. 重复雪崩额定值:在严苛环境下表现出色。
    3. 热稳定性:在高达175°C的温度下稳定工作。
    4. 真正的标准门限:在高达175°C时,门限电压仍大于1V,确保可靠操作。

    应用案例和使用建议


    应用案例
    - 汽车系统:用于12V车载系统的电池管理和电控模块。
    - 电机控制:适用于电动机启动和调速控制。
    - 灯控:用于前照灯和尾灯的驱动控制。
    - 电磁阀控制:控制燃油喷射和空调系统。
    使用建议
    - 确保电路设计中考虑散热管理,避免超过器件的最大工作温度。
    - 选用适当的栅极驱动器以优化驱动效果。
    - 在高温环境中使用时,需注意导通电阻的变化,可能需要重新校准系统设置。

    兼容性和支持


    - 兼容性:BUK7M8R0-40E采用LFPAK33封装,易于安装且与其他兼容的表面贴装设备兼容。
    - 支持:提供详尽的技术文档和支持服务,包括应用笔记和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 确认VGS值在额定范围内,检查栅极和漏极连接是否有误 |
    | 导通电阻增加 | 检查安装过程是否正确,确认散热条件满足要求 |
    | 过热现象 | 添加外部散热片或采用强制冷却措施 |

    总结和推荐


    总结:BUK7M8R0-40E是一款适用于严苛环境的高性能N沟道标准级MOSFET。它具备优秀的热稳定性和高可靠性,适合用于汽车和其他高功率密度的应用场景。
    推荐:强烈推荐使用此款MOSFET,特别是在对温度敏感和高效率需求的应用场合。其优异的特性和广泛的应用范围使其成为市场上极具竞争力的产品。

BUK7M8R0-40EX参数

参数
通道数量 -
最大功率耗散 75W(Tc)
FET类型 1个N沟道
Vgs-栅源极电压 20V
栅极电荷 23.8nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1.567nF@25V
配置 -
Id-连续漏极电流 69A
Rds(On)-漏源导通电阻 8mΩ@ 20A,10V
Vgs(th)-栅源极阈值电压 4V@1mA
Vds-漏源极击穿电压 40V
通用封装 LFPAK-33
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BUK7M8R0-40EX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK7M8R0-40EX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK7M8R0-40EX BUK7M8R0-40EX数据手册

BUK7M8R0-40EX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 2.5425
4500+ ¥ 2.4815
7500+ ¥ 2.4001
15000+ ¥ 2.3391
库存: 3000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3813.75
